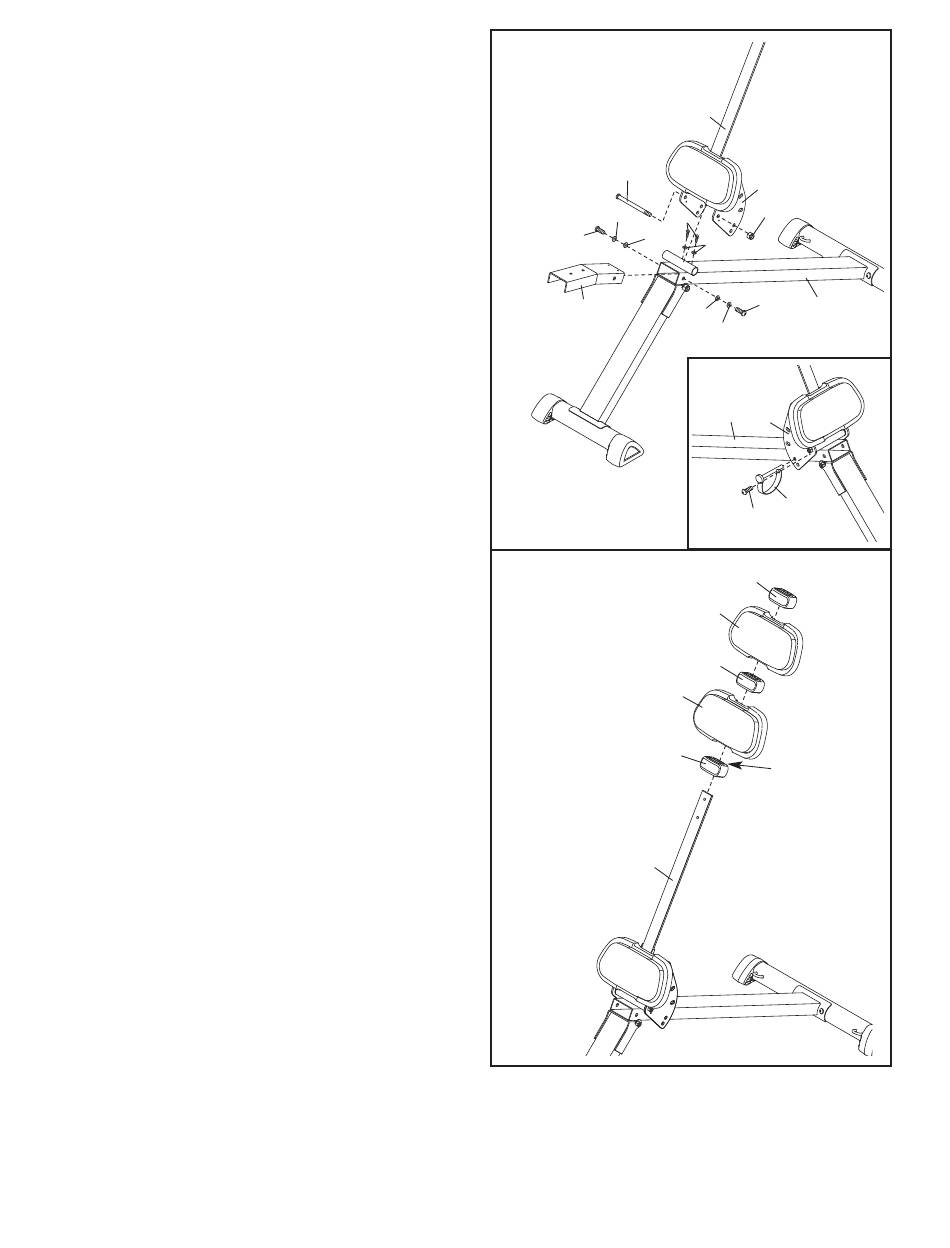

3. Fixez le Cadre du Siège (5) à l'intérieur du Cadre
Arrière (2) à l'aide de deux Vis Auto-Taraudeuse
de M4 x 16mm (28) et de deux Rondelles de M4
(23). Serrez deux Vis de M6 x 16mm (38), deux
Rondelles de Verrouillage de M6 (39) et deux
Rondelles de M6 (35) dans les deux Cadres.
Fixez le Cadre Pivotant du Dossier (6) au Cadre
Arrière (2) à l'aide duBoulon en Bouton de M10 x
148mm (26) et de l'Ecrou de Verrouillage en
Nylon de M10 (30).
Référez-vous au schéma en encadré. Fixez la
Grande Goupille (16) au Cadre Pivotant du
Dossier (6) à l'aide d'une Vis Auto-Taraudeuse de
M4 x 20mm (27). Réglez le Cadre du Dossier
(non indiqué) en position droite puis insérez la
Grande Goupille à l'intérieur du Cadre Pivotant
du Dossier et du Cadre Arrière (2).
4. Faites glisser les trois Bagues d'Espacement du
Support (21) et deux Supports du Milieu du
Dossier (10) par-dessus le Cadre du Dossier (7)
comme indiqué. Assurez-vous que les trous
arrondis des Bagues d'Espacement du
Support sont dirigés vers l'arrière.
3
26
39
35
38
5
4
7
6
7
6
30
28
23
38
2
35
39
2
6
16
27
21
10
21
10
21
Arrière
