ASSEMBLAGE
Facilitez-vous l'assemblage
Ce manuel est conçu pour permettre à tout le
monde de réussir l'assemblage du banc d'exerci-
ce. La plupart des gens trouvent qu'en planifiant
assez de temps et qu'en décidant de rendre la
tâche agréable, l'assemblage se fait sans accrocs.
Lorsque vous assemblez le banc d'exercices, assu-
rez-vous que toutes les pièces sont orientées
comme indiqué sur les schémas.
Avant de commencer l'assemblage, veuillez lire
attentivement les instructions suivantes :
• L'assemblage requiert deux personnes.
• Disposez toutes les pièces sur une aire dégagée et
retirez tous les papiers d'emballage. Ne jetez pas
les emballages avant d'avoir fini l'assemblage.
• Serrez toutes les pièces lorsque vous les assem-
blez, à moins qu'il ne vous soit précisé autrement.
1.
Avant de commencer l'assemblage, assu-
rez-vous d'avoir lu et compris toutes les
instructions ci-dessus. Remarque : Il se
peut que certaines des pièces décrites
dans les étapes soient pré-assemblées.

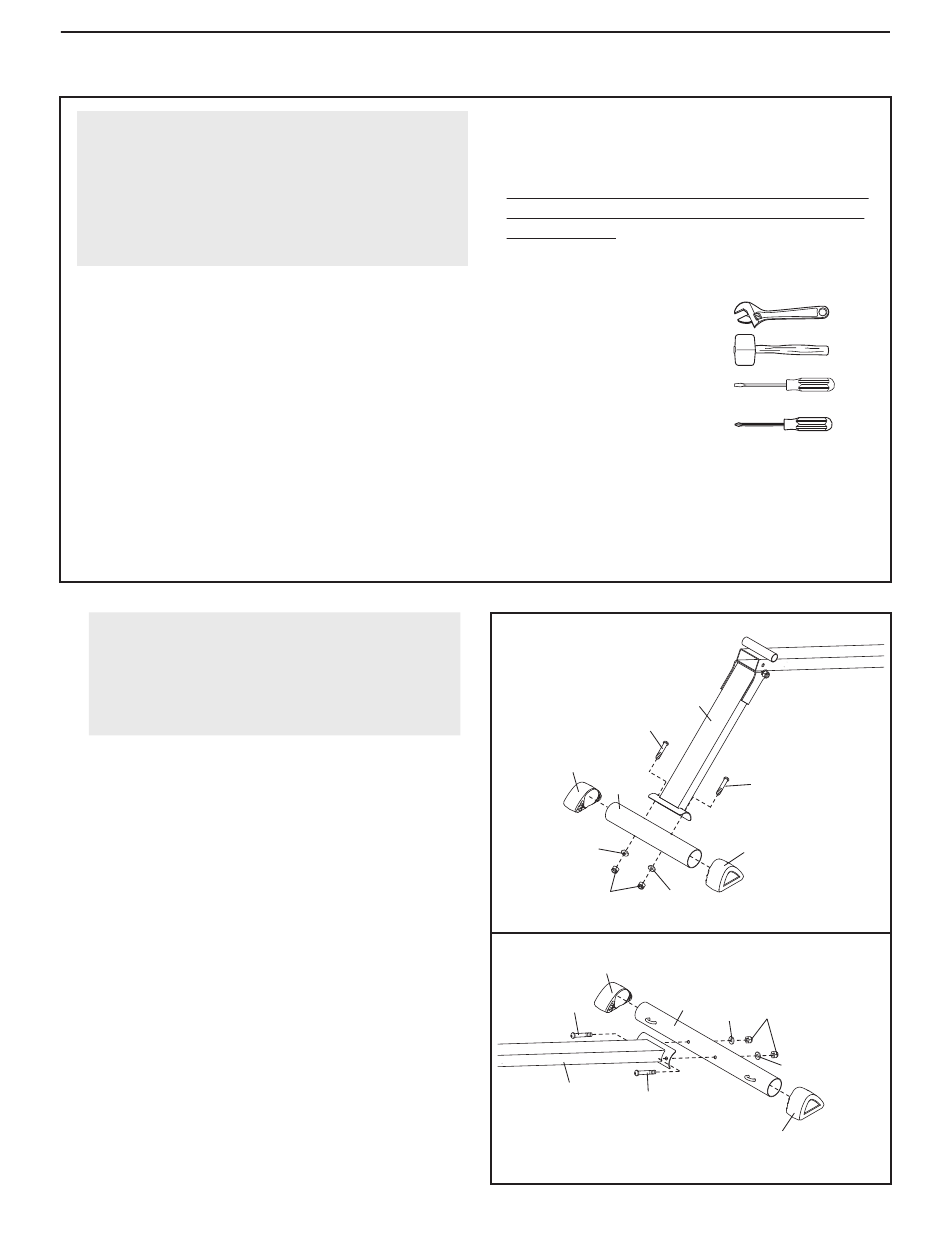

Appuyez deux Embouts du Stabilisateur (17) sur
le Stabilisateur Avant (4).
Fixez le Stabilisateur Avant (4) au Cadre Avant
(1) à l'aide de deux Boulons en Bouton de M8 x
70mm (25), de deux Rondelles de M8 (34) et de
deux Ecrous de Verrouillage en Nylon de M8
(31). Ne serrez pas les Écrous de Verrouillage
tout de suite.
2. Appuyez deux Embouts du Stabilisateur (17) sur
le Stabilisateur Arrière (3).
Fixez le Stabilisateur Arrière (3) au Cadre Arrière
(2) à l'aide de deux Boulons en Bouton de M8 x
70mm (25), de deux Rondelles M8 (34) et de
deux Ecrous de Verrouillage en Nylon de M8 (31).
Serrez les Écrous de Verrouillage en Nylon de
M8 (31) utilisés aux étapes 1 et 2.
• Lorsque vous assemblez le banc d'exercices,
assurez-vous que toutes les pièces sont orien-
tées comme indiqué sur les schémas.
• Pour vous aider à identifier les petites pièces,
référez-vous au TABLEAU D'IDENTIFICATION
DES PIÈCES.
Les outils suivants (non-inclus) sont néces-
saires à l'assemblage :
• deux clés à molette
• un maillet en caoutchouc
• un tournevis standard
• un tournevis phillips
• Bande adhésive transparente ou de masqua-
ge et de l'eau savonneuse.
L'assemblage sera plus facile si vous avez les
outils suivants : un jeu de douilles, des clés
ouvertes ou fermées ou à rochet.
1
25
17
4
34
31
2
17
25
2
25
5
1
25
17
34
3
31
34
34
17
