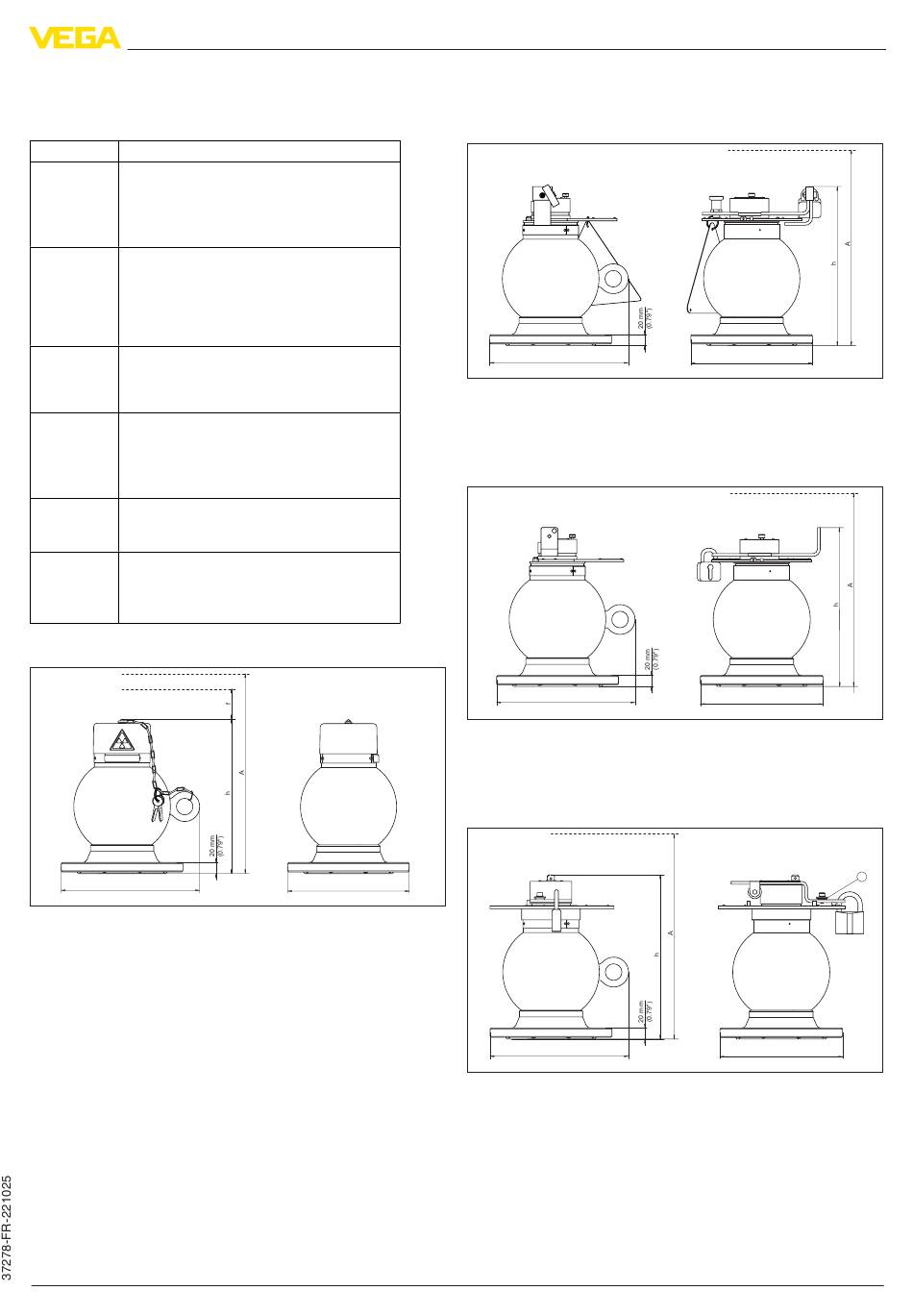

13 Dimensions - conteneur blindé SHLD1, VEGASOURCE 31, 35
Conteneur blindé VEGASOURCE 31, 35
Version Propriétés
A Insert de la source pour la commutation manuelle
MARCHE/ARRÊT
Serrure à insertion pour la protection de la position de
commutation MARCHE/ARRÊT
Capot de protection
Étrier rotatif pour la commutation manuelle MARCHE/
B
ARRÊT
Broche de fixation pour la protection de la position de
commutation MARCHE
Cadenas pour la protection de la position du commu-
tateur ARRÊT
Étrier rotatif pour la commutation manuelle MARCHE/
C
ARRÊT
Cadenas pour la protection de la position de commuta-
tion MARCHE/ARRÊT
D Plus grande protection contre l'humidité et la saleté
Étrier rotatif pour la commutation manuelle MARCHE/
ARRÊT
Cadenas pour la protection de la position de commuta-
tion MARCHE/ARRÊT
K Commutation MARCHE/ARRÊT pneumatique
L Cadenas pour la protection de la position du commu-
tateur ARRÊT
M Plus grande protection contre l'humidité et la saleté
N Commutation MARCHE/ARRÊT pneumatique
Cadenas pour la protection de la position du commu-
tateur ARRÊT
Conteneur blindé VEGASOURCE 31 A, 35 A
D
D VEGASOURCE 31: 251 mm, VEGASOURCE 35: 272 mm
h VEGASOURCE 31: 279 mm, VEGASOURCE 35: 360 mm
f 75 mm (hauteur libre pour retirer le couvercle)
A VEGASOURCE 31 : 479 mm, VEGASOURCE 35 : 560 mm (hauteur libre pour
le changement de l'émetteur radioactif)
Radiométrie
Dimensions - conteneur blindé SHLD1, VEGASOURCE 31, 35
Conteneur blindé VEGASOURCE 31 B, 35 B
D VEGASOURCE 31: 251 mm, VEGASOURCE 35: 272 mm
h VEGASOURCE 31: 287 mm, VEGASOURCE 35: 368 mm
A VEGASOURCE 31 : 450 mm, VEGASOURCE 35 : 580 mm (hauteur libre pour
le changement de l'émetteur radioactif)
Conteneur blindé VEGASOURCE 31 C, 35 C
D VEGASOURCE 31: 251 mm, VEGASOURCE 35: 272 mm
h VEGASOURCE 31: 287 mm, VEGASOURCE 35: 368 mm
A VEGASOURCE 31 : 450 mm, VEGASOURCE 35 : 570 mm (hauteur libre pour
le changement de l'émetteur radioactif)
Conteneur blindé VEGASOURCE 31 D, 35 D
ø 220 mm
(8.66")
D VEGASOURCE 31: 251 mm, VEGASOURCE 35: 272 mm
h VEGASOURCE 31: 297 mm, VEGASOURCE 35: 378 mm
A VEGASOURCE 31 : 497 mm, VEGASOURCE 35 : 578 mm (hauteur libre pour
le changement de l'émetteur radioactif)
D
D
D
ø 220 mm
(8.66")
ø 220 mm
(8.66")
1
ø 220 mm
(8.66")
