Raccordement appareil Ex
Compartiment électronique et de raccordement
/L
1
/N
PE
2
3

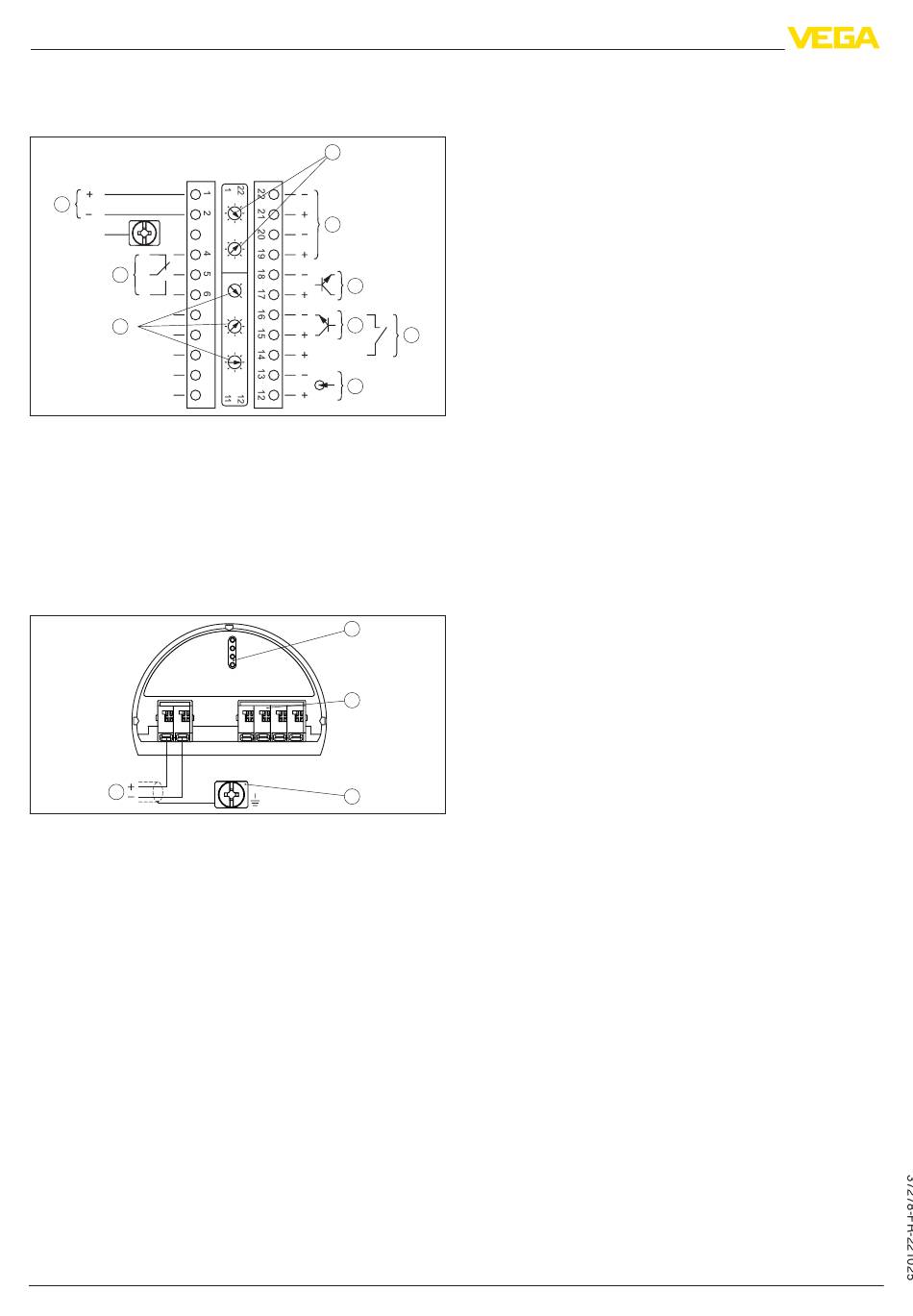

Fig. 28: Compartiment électronique et de raccordement (Ex d) des appareils avec
sortie signal à sécurité intrinsèque
1
Tension d'alimentation
2
Sortie relais
3
Réglage adresse bus pour Profibus PA
4
Entrée signal 4 ... 20 mA (capteur actif)
5
Entrée de commutation pour transistor NPN
6
Entrée de commutation sans potentiel
7
Sortie transistor
8
Interface pour communication capteur-capteur
9
Réglage adresse bus pour communication capteur-capteur
Compartiment de configuration et de raccordement
+
1
2
( )
(-)
1
Fig. 29: Compartiment de réglage et de raccordement (Ex ia) des appareils avec
sortie signal à sécurité intrinsèque
1
Borne de raccordement - sortie signal Profibus PA
2
Fiches de contact pour module de réglage et d'affichage ou adaptateur d'inter-
faces
3
Bornes de raccordement pour l'unité de réglage et d'affichage
4
Borne de mise à la terre
20
Électronique - Profibus PA
9
8
7
5
6
4
2
3
5
6 7 8
4
Radiométrie
