4
1

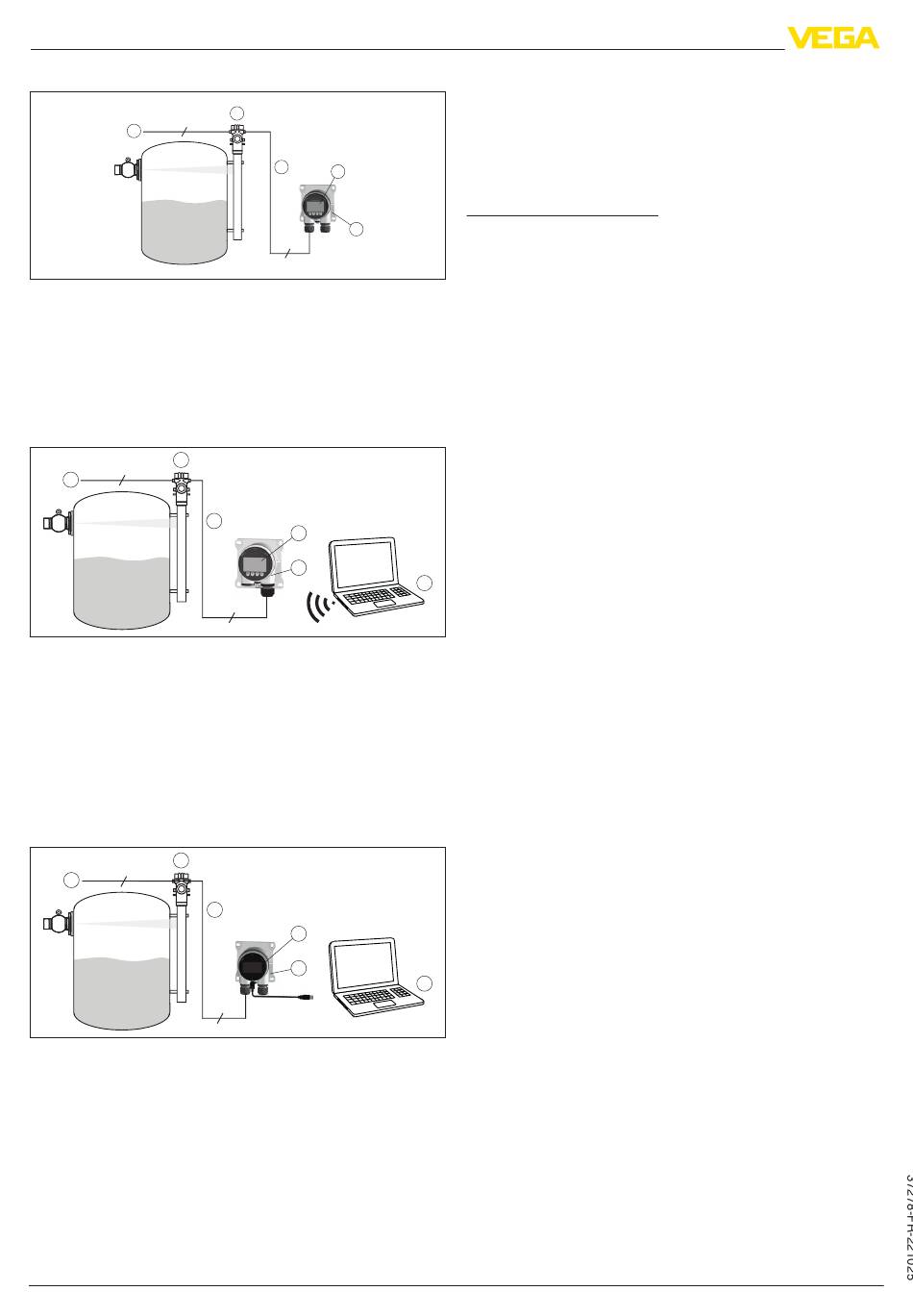

Fig. 39: Raccordement du VEGADIS 81au capteur
1
Alimentation en tension/sortie signal capteur
2
Unité de réglage et d'affichage externe
3
Module de réglage et d'affichage
4
Ligne de liaison capteur - unité de réglage et d'affichage externe
5
Capteur
Via un PC avec PACTware/DTM - Bluetooth
Le paramétrage du capteur est effectué au moyen d'un PC avec PAC-
Tware/DTM via une connexion Bluetooth.
5
4
1
Fig. 40: Raccordement du VEGADIS 81 au capteur, paramétrage par PC avec
PACTware avec Bluetooth
1
Alimentation en tension/sortie signal capteur
2
Unité de réglage et d'affichage externe
3
Module de réglage et d'affichage
4
Ligne de liaison capteur - unité de réglage et d'affichage externe
5
Capteur
6
PC avec PACTware/DTM
Via un PC avec PACTware/DTM - connecté par câble
Le paramétrage du capteur est effectué avec un PC avec PACTware/
DTM via un câble de raccordement USB. Pour le branchement du PC, un
adaptateur d'interface VEGACONNECT est nécessaire.
5
4
1
Fig. 41: Raccordement du VEGADIS 81 au capteur, paramétrage par PC avec
PACTware par câble
1
Alimentation en tension/sortie signal capteur
2
Unité de réglage et d'affichage externe
3
Adaptateur d'interfaces VEGACONNECT
4
Ligne de liaison capteur - unité de réglage et d'affichage externe
5
Capteur
6
PC avec PACTware/DTM
24
Paramétrage
5
4
3
2
4
4
3
2
4
4
3
2
4
11.4 Programmes de configuration alternatifs
Programmes de configuration DD
Des descriptions d'appareils sont disponibles en tant qu'Enhanced
Device Description (EDD) pour des programmes de configuration DD,
comme par ex. AMS™ et PDM.
Les données peuvent être téléchargées sur
www.vega.com/Téléchargements et " Logiciels".
Field Communicator 375, 475
Pour les appareils, il existe des descriptions d'appareil sous forme d'EDD
pour le paramétrage avec le Field Communicator 375 ou 475.
Pour l'intégration de l'EDD dans le Field Communicator 375 ou 475, le
logiciel "Easy Upgrade Utility" disponible du fabricant est nécessaire.
Ce logiciel est mis à jour via l'Internet et les nouveaux EDD sont ajoutés
automatiquement au catalogue d'appareils de ce logiciel après l'au-
torisation par le fabricant. Ils peuvent ensuite être transmis à un Field
Communicator.
6
6
