Annexe
5.1
Caractéristiques techniques
Matériaux
Porte-contact
Contact
Boîtier du connecteur
Joint d'étanchéité du boîtier
Plage de température
Connecteur - isolé
Connecteur - installé au capteur
Caractéristiques électriques selon EN 61010-1
Nombre de contacts
Tension de service
Résistance d'isolation
Courant assigné
Résistance de conductibilité
Cycles d'enfichage
Tension de choc assignée
Degré de pollution
Type de protection
Connecteur - seul (à l'état verrouillé)
Connecteur - monté au capteur (à l'état
fermé)
5.2
Dimensions

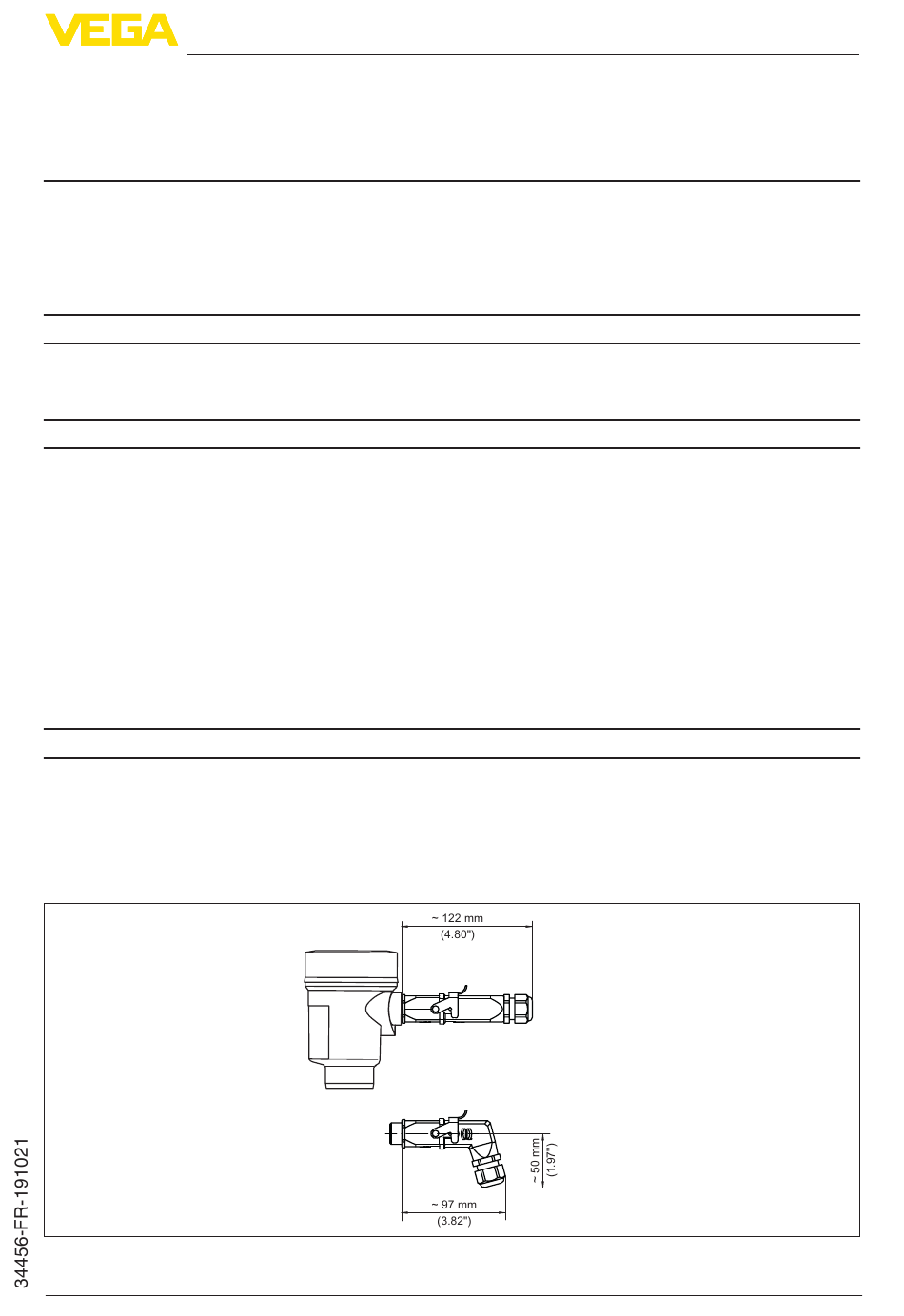

Fig. 10: Connecteur Harting
Connecteur Harting HAN 7D • pour détecteurs de niveau
polyamide
cuproalliage, à argent dur 0,3 µm Ag
Aluminium coulé sous pression
NBR
-25 ... +125 °C (-13 ... +257 °F)
la température la plus basse est à appliquer
7 + PE
20 ... 70 V DC
20 ... 33 V AC
≥ 10
Ω
10
10 A
≤ 3 mΩ
≥ 500
800 V
3
IP 65 (avec vis d'étanchéité)
La protection la plus faible est à appliquer
