Ces consignes de sécurité font partie de la raccordements et des réglages nécessaires, est notice de mise en service et sont jointes à cha- strictement réservée au personnel VEGA. que appareil avec l’agrément Ex. VEGABAR 40 (4 … 20 mA)
1 Description de l'appareil 1.1 Fonctionnement et présentation 1.2 Autosurveillance Le VEGABAR 40 est un capteur de pression Pour augmenter la sécurité, un autotest cycli- performant destiné à la mesure de pression que vérifie le bon fonctionnement de tous les composants électroniques importants et con-...

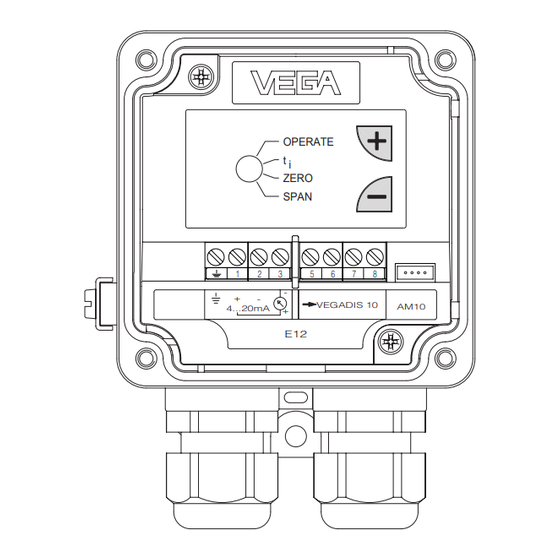

4 touches - éléments d'affichage display matrix DOT, 3 lignes à 7 caractères Module d'affichage display LC avec - bargraphe (20 segments) - valeur numérique (4 digits) - indicateurs de tendance, pour valeurs croissantes/décroissantes VEGABAR 40 (4 … 20 mA)
Page 6
0…20,0 bar / 0…2 000 kPa 130 bar / 13 000 kPa 0…40,0 bar / 0…4 000 kPa 200 bar / 20 000 kPa 0…60,0 bar / 0…6 000 kPa 200 bar / 20 000 kPa VEGABAR 40 (4 … 20 mA)
Page 7
Catégorie de surtensions La protection du boîtier n’est garantie qu’en utilisant dans le presse-étoupe le joint adapté au câble. Si le joint utilisé ne convient pas, il faut le remplacer par le type adéquat. VEGABAR 40 (4 … 20 mA)
Page 8
Par rapport à la plage de mesure nominale. Dans la plage de mesure compensée 0°C … +80°C, température de référence 20°C. Selon IEC 770, chapitre 6.1.2 par rapport à la plage de mesure nominale VEGABAR 40 (4 … 20 mA)
(certificats de conformité, de contrôle et d’homologation). Ceux-ci sont joints aux appareils à la livraison. Conformité CE Le VEGABAR 40 satisfait aux exigences de protection de la directive de CEM (89/336/CEE) et des directives de basse tension (73/23/CEE). Il est conforme aux normes suivantes: Emission...
Version plastique PBT Pg 13,5 prise de terre Version alu coulé sous pression M20x1,5 prise de terre Version alu coulé sous pression en EExd ½" NPT prise de terre VEGABAR 40 (4 … 20 mA)
Page 11
½" NPT ½" NPT M20x1,5 SW 27 SW 27 SW 27 SW 27 G ¼ ø11,4 ø3 ø3 ø6 ø6 ø17,5 ø17,5 G ½ A G ½ A G ½ A G ½ A GM/GV VEGABAR 40 (4 … 20 mA)
2.1 Consignes de montage 3.1 Consignes de branchement Le VEGABAR peut être installé dans une L’électronique du VEGABAR 40 nécessite une position quelconque. Pour éviter l’infiltration tension d’alimentation de 12 … 36 V DC. Elle d’humidité, les presse-étoupe doivent être est en technique bifilaire, c’est à...
Si vous utilisez du câble blindé, raccordez le blindage à la terre, à savoir dans le bornier et reliez la borne se trouvant à l’extérieur du boîtier à la terre en respectant les règles d’installation électriques. Les deux bornes sont reliées entre elles dans le boîtier. VEGABAR 40 (4 … 20 mA)
Alimentation par un API avec circuit d’entrée actif L’exploitation est réalisée par un API avec circuit d’entrée actif. ampèremètre pour contrôle sur le site – – bornes de raccordement automate programmable VEGABAR industriel – VEGABAR 40 (4 … 20 mA)
„+“ et „–“, réglez un courant de 4 mA Réglage du début d'échelle: -20 % … +95 % de la plage de mesure nomi- nale (correspond à un turn up jusqu’à +95 %) VEGABAR 40 (4 … 20 mA)
Page 16
8 mA pour 25 % et 16 mA pour 75 %. Le VEGABAR calcule automati- quement les valeurs courant pour 0 % et 100 % (possible seulement avec un ∆ ≥ 3,3 %). VEGABAR 40 (4 … 20 mA)
être mémorisée par la touche „OK“. Pour interrompre la programmation (sans mémoriser la modification), appuyez sur la touche „→“. Pour certains paramètres, il existe uniquement la possibilité de les afficher, mais pas de les modifier. VEGABAR 40 (4 … 20 mA)
Page 18
Pour les capteurs avec une plage de mesure < 1 bar, vous pouvez choisir au lieu de bar l’unité mbar . Correc- Unité Zéro Span tion Off- 100,0 Retour mbar mbar mbar Correc. Offset Capteur press. atmos? Zéro Span 4,000 4,000 Retour VEGABAR 40 (4 … 20 mA)
Page 19
A l’aide de la touche + ou -, vous pouvez Español affich drez l’affichage des menus représentés sélectionner ces options et les mémoriser Deutsch en clair. avec la touche OK. English VEGABAR 40 (4 … 20 mA)
Page 20
75 %. Le VEGABAR calcule automati- le avec la touche „OK“ quement les valeurs courant pour 0 % et 100 % (possible seulement avec un ∆ ≥ 3,3 %). VEGABAR 40 (4 … 20 mA)
Page 21
Sim. un pourcentage qui vous convient. xx,x 100%= Point La valeur réglée clignote lorsque la mbar 1000 décimal Retour simulation est active. vous pouvez 888,8 terminer la simulation en appuyant sur la touche „OK“. VEGABAR 40 (4 … 20 mA)
Page 22
Le VEGABAR est réglé sur la Langue langue choisie à la commande. La touche „+“ ou „–“ vous permet de sélectionner la langue désirée: anglais, français, allemand, italien Langue ou espagnol. Français English Deutsch Ital. Español VEGABAR 40 (4 … 20 mA)
Plage de bargraphe 0 % >22 mA surcharge ou 100 %, - une vérification des liaisons électriques. de la valeur numérique cellule 4 segments clignotent „----” Défaut au tous les segments VEGABAR clignotent VEGABAR 40 (4 … 20 mA)
Page 24
3,8 … 20,5 mA plage normale pour le courant de sortie. 0 mA ligne signal interrompue. < 3,6 mA préamplificateur ou élément de pression défectueux. > 22 mA préamplificateur ou élément de pression défectueux VEGABAR 40 (4 … 20 mA)
étant mémorisées dans l’EEPROM du préamplificateur et non dans le module de réglage, il n’est pas nécessaire de recommen- cer toute la programmation. Le raccordement des modules s’effectue respectivement par un connecteur à 4 broches. VEGABAR 40 (4 … 20 mA)
• Retirez l’électronique vers le haut et desser- rez le connecteur embrochable. • Procédez au montage de la nouvelle élec- tronique dans l’ordre inverse. VEGABAR 40 (4 … 20 mA)
Installez le nouveau raccord au process dans 6.3 Changement du raccord process l’ordre inverse : • Embrochez le câble du capteur dans le Le raccord au process du VEGABAR 40 peut raccord. être changé très facilement. • Emboîtez le raccord et le capteur.
