Type 8695 REV.3
Éléments de commande et d'affichage
11
ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE
LED ASi PWR (verte)
LED ASi FAULT (rouge)

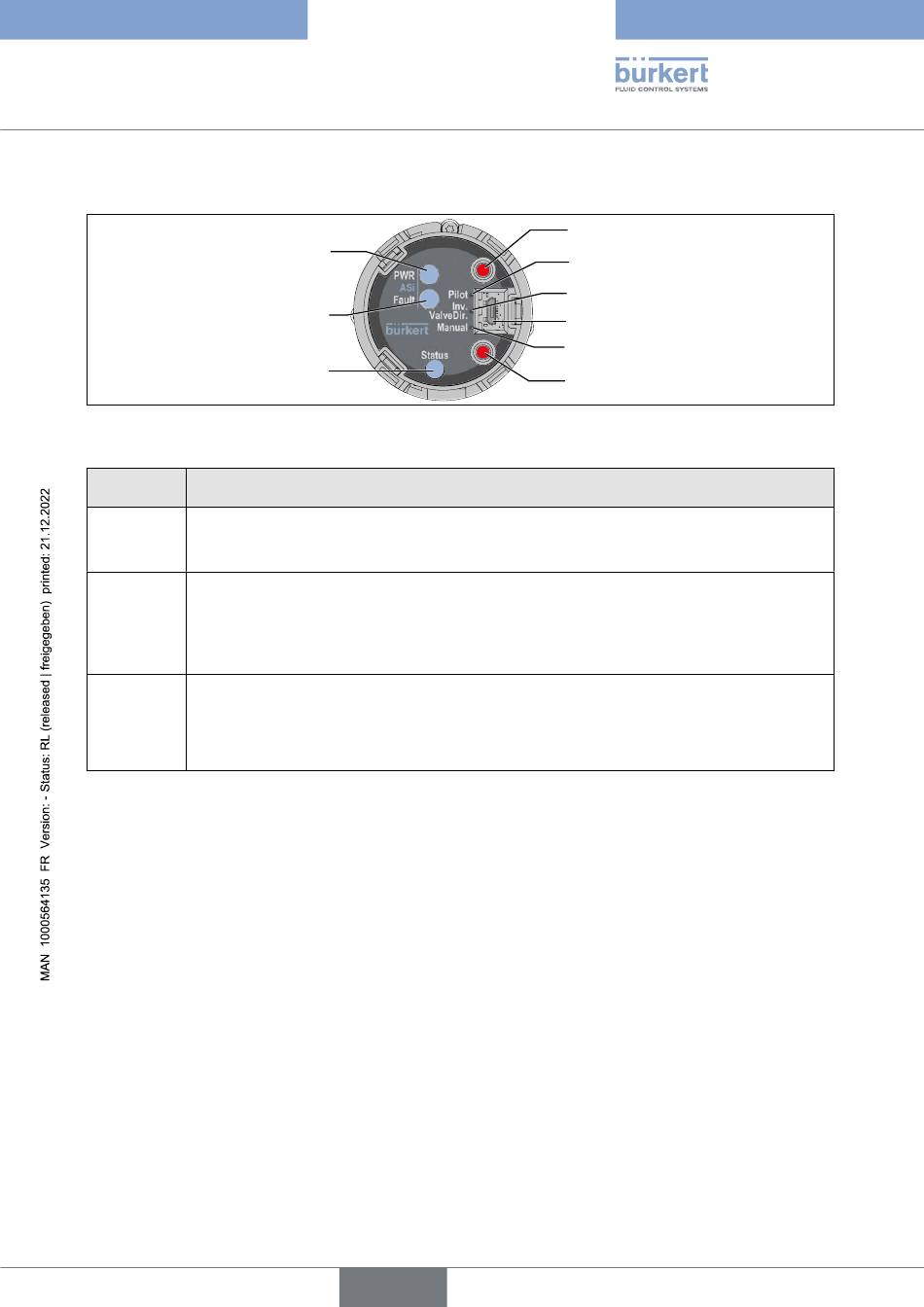

Figure 35 :
Eléments de commande et d'affichage
Touche
Déscription des fonctions
Pression prolongée pendant 5 à 10 s : démarrer la fonction d'apprentissage automatique
1
Pression prolongée pendant >10 s : démarrer la fonction d'apprentissage manuel
Brève pression (uniquement en état de marche MANUEL) :
Activer/désactiver la vanne pilote
2
Pression prolongée pendant 10 à 30 s :
Activer/désactiver l'inversion du sens de la vanne de process
Pression prolongée pendant 2 à 10 s : Commutation mode MANUEL ↔ AUTO
1 et 2
Pression prolongée pendant 10 à 30 s Lancer le redémarrage de l'appareil
Pression prolongée pendant >30 s Rétablir les paramètres d'usine de l'appareil
Tableau 14 : Eléments de commande
Indicateur d'état
(LED RGB)
français
Touche 1
LED Pilot
LED Inv.ValveDir.
Entrée maintenance büS
LED Manual
Touche 2
49
