4
Préparatifs du montage
4.4
Modes de fixation
Il existe deux types de kits de fixation pour le montage du portique bidimensionnel :
– kits d'ajustage (è 4.4.1 Kits d'ajustage) ou
– plaques de fixation (è 4.4.2 Plaques de fixation).
Les kits de fixation commandés sont prémontés sur le portique bidimensionnel.
4.4.1
Kits d'ajustage
Les kits d'ajustage EADC-E12-... permettent la fixation et l'alignement du portique bidimensionnel.
Les kits d'ajustage compensent les différences de hauteur de la surface de montage
jusqu'à 5 mm.
Commander des kits d'ajustage supplémentaires (è www.festo.com/catalogue).

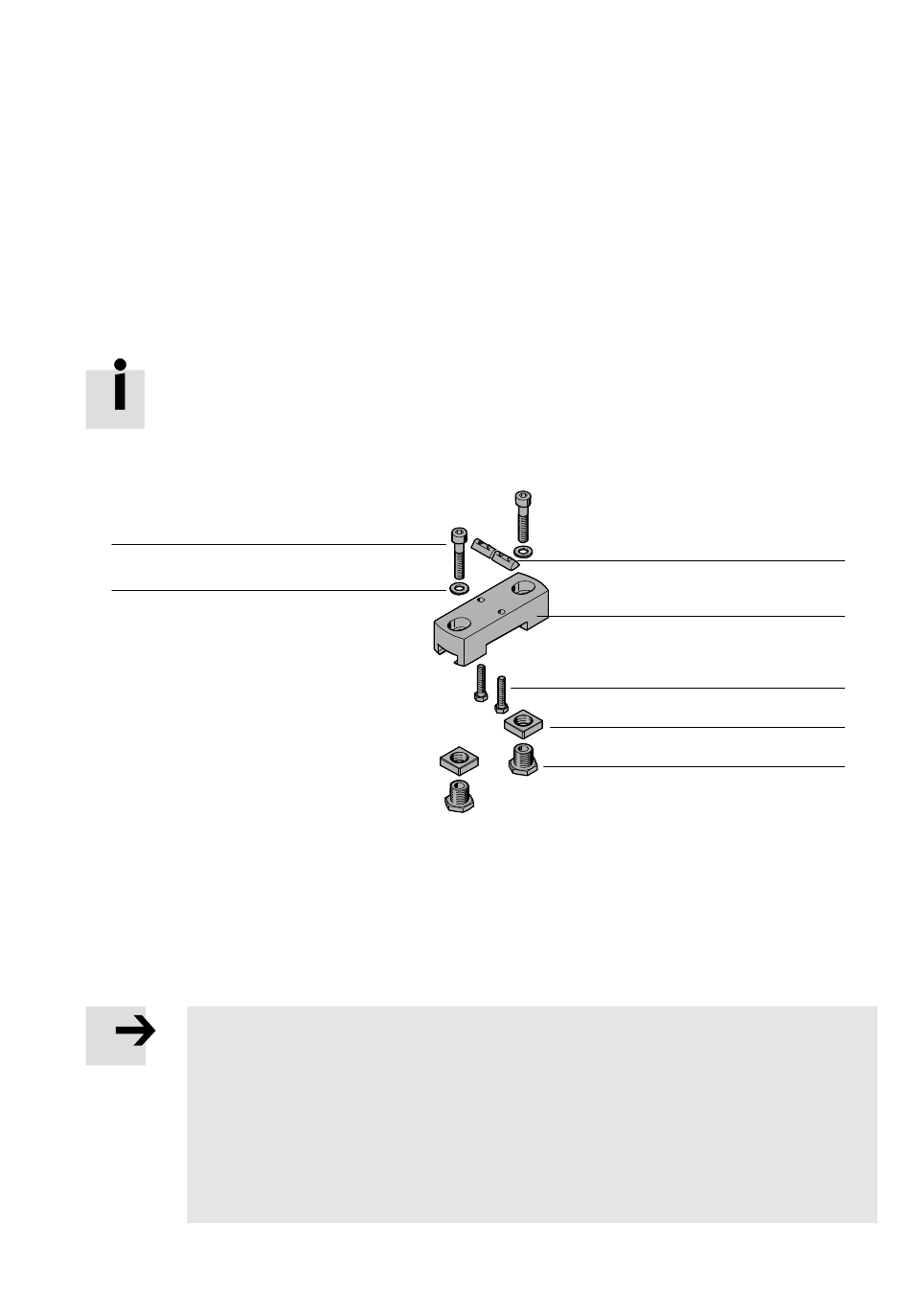

Vue d'ensemble
7
6
1
Écrou pour rainure
2
Plaque d'ajustage
3
1)
Vis six pans
M6x30 (2x)
4
1)
Écrou six pans
(2x)
1) Monté sur les profilés des axes à la livraison.
Fig. 4.3
Nota
Dysfonctionnement et dommages matériels dus à un montage non conforme.
L'explication suivante concerne uniquement le principe de positionnement, de montage
et d'alignement avec les kits d'ajustage.
• Les points supplémentaires suivants doivent être pris en compte pour le montage du
portique bidimensionnel :
è 5 Montage (position de montage horizontale) ou
è 6 Montage (position de montage verticale)
Festo – GDCP-EXCH-KM-KOMP-FR – 1506a – Français
1)
1)
5
Boulon d'ajustage
6
2)
Rondelle
(2x)
7
Vis à tête cylindrique
2) Non monté à la livraison.
1
2
3
4
5
1)
(2x)
2)
M8x40 (2x)
21
