6
Montage (position de montage verticale)

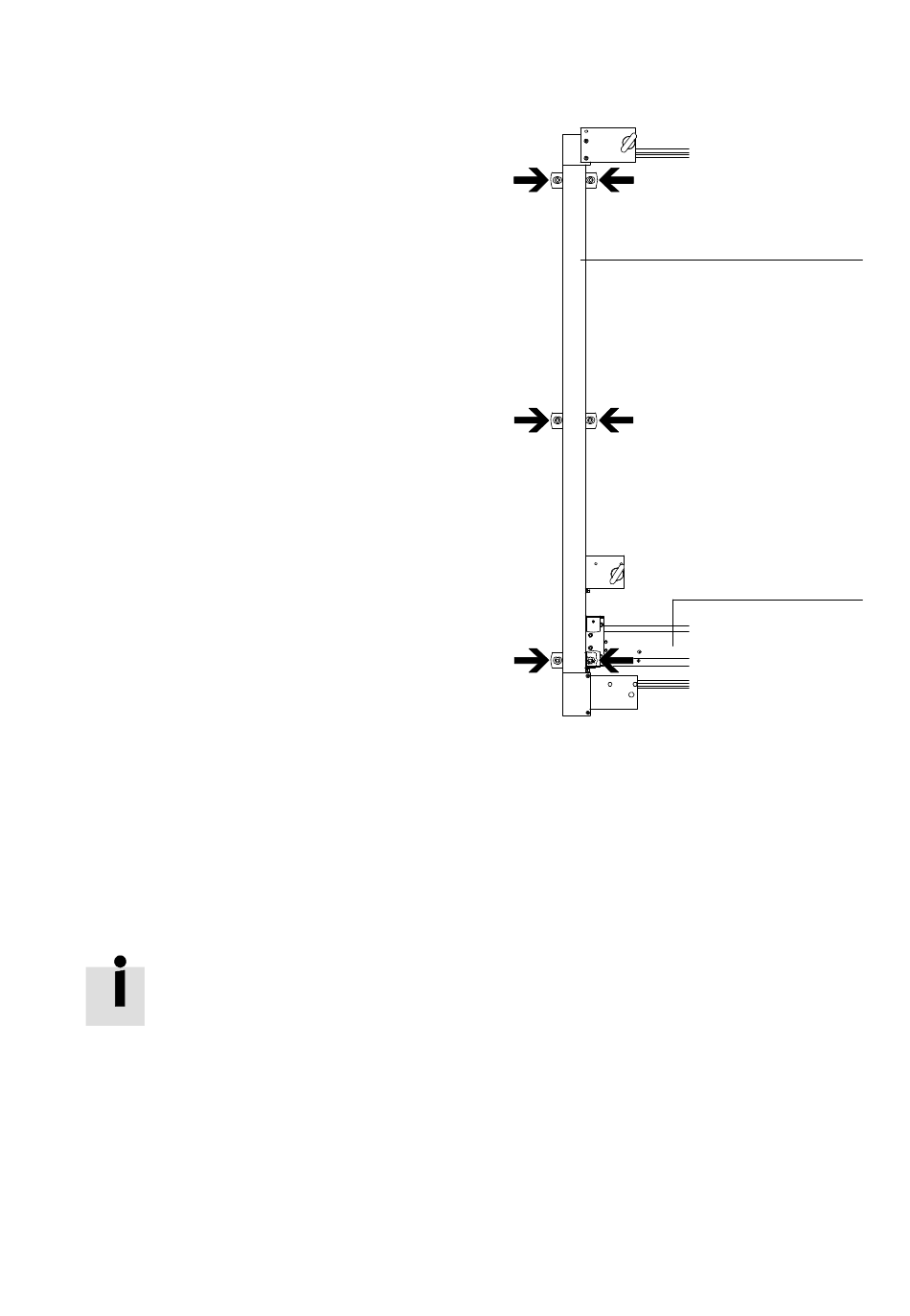

8. Fixer l'axe X 2 avec les kits de fixation dans les
trous taraudés de la surface de montage.
Si nécessaire, déplacer la traverse avec
2 personnes.
Se limiter à fixer les vis à tête cylindrique des
kits de fixation.
2
Axe X 2
3
Traverse (axe Y)
9. Soulever la traverse avec deux personnes et effectuer des mouvements de va-et-vient de la traverse
sur l'ensemble de la course des axes X.
10.Aligner les profilés des axes X de telle sorte que les vis à tête cylindrique des kits de fixation se
trouvent, dans la mesure du possible, au milieu du trou longitudinal.
11.Serrer les vis à tête cylindrique de tous les kits de fixation (couple de serrage 24 Nm).
12.Démonter les 2 cales de transport au niveau de la culasse arrière et du capot de l'actionneur.
13.Démonter les 2 plaques de transport (avec œillets de transport) au niveau des axes X.
Conserver les cales de transport, plaques de transport et vis dans le cas où le portique
bidimensionnel serait démonté ultérieurement.
Festo – GDCP-EXCH-KM-KOMP-FR – 1506a – Français
Fig. 6.5
2
3
71
