4
Préparatifs du montage
4.6
Moteurs
4.6.1
Variantes
Les moteurs se distinguent par les tailles de bride 70, 100 et 140 ainsi que par les versions avec frein
(...-RMB) ou sans frein (...-RM).
EXCH-40
EXCH-40-...
Moteur EMMS-...
...-AB1-...
...-70-M-...-RMB
...-AS1-...
...-70-M-...-RM
...-AB2-...
...-100-S-...-RMB
...-AS2-...
...-100-S-...-RM
Tab. 4.7
4.6.2
Positions de montage
Les moteurs peuvent être commandés avec la position de montage dessous (EXCH-...-B) ou la position
de montage dessus (EXCH-...-T).
Les sorties de câble sont prémontées (è Fig. 4.9). La position de la sortie de câble peut être modifiée
(è 4.6.5 Ajustement de la position des sorties de câbles du moteur).

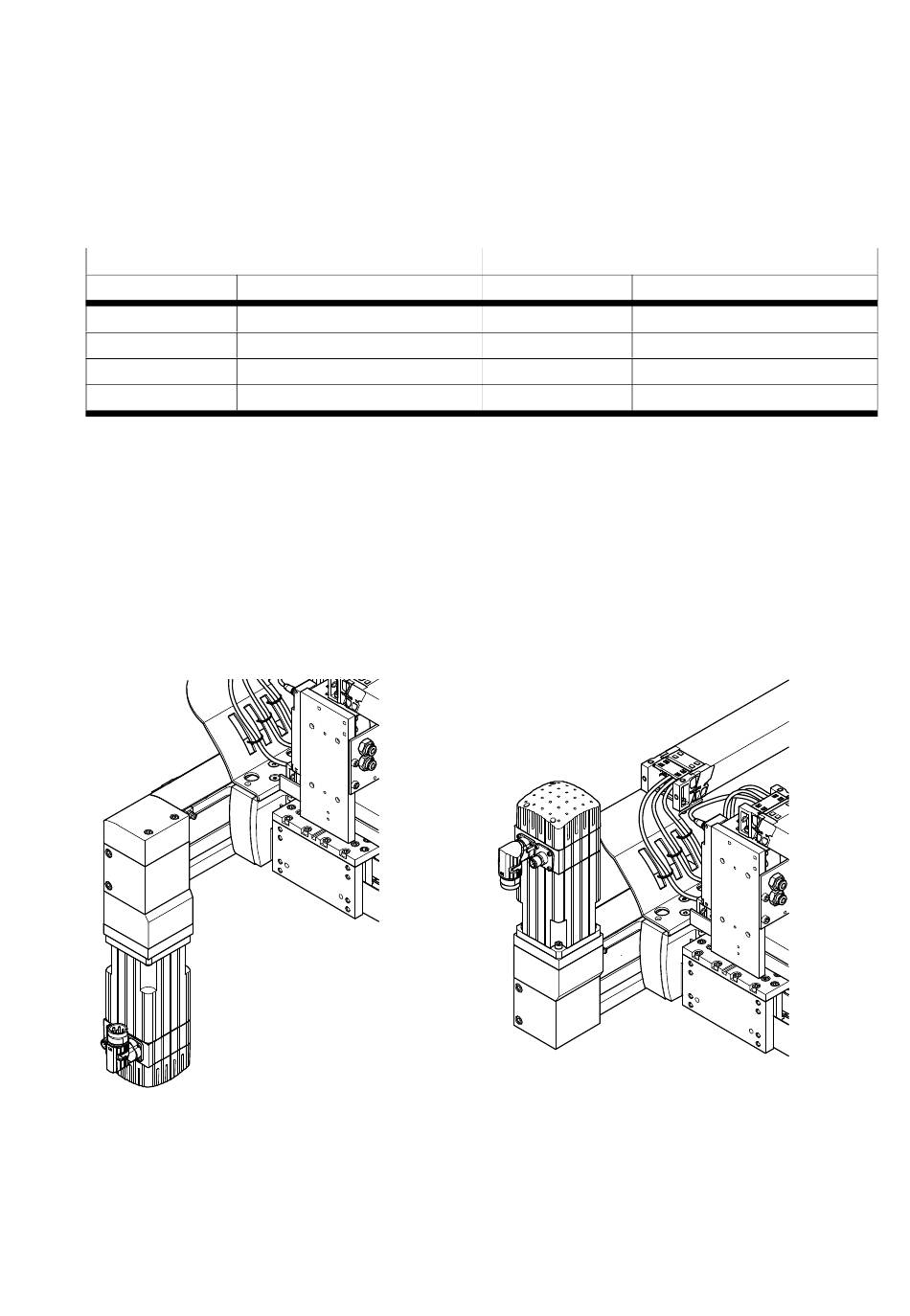

Position de montage du moteur dessous
(EXCH-...-B)
Fig. 4.9
Représentation de l'EXCH-40-...-AS1-... ou de l'EXCH-40-...-AB1-...
Festo – GDCP-EXCH-KM-KOMP-FR – 1506a – Français
EXCH-60
EXCH-60-...
Moteur EMMS-...
...-AB2-...
...-100-M-...-RMB
...-AS2-...
...-100-M-...-RM
...-AB3-...
...-140-S-...-RMB
...-AS3-...
...-140-S-...-RM
Position de montage du moteur dessus
(EXCH-...-T)
25
