4. Une fois que le roulement et les deux joints sont en place
autour de l'arbre, installez l'écrou (A) et serrez à 81 Nm
(60 pi-lbf).
5. Faites glisser le rouleau libre (A) à travers la découpe dans
le châssis du tablier.
6. Installez le boulon de l'intérieur du pont d'alimentation
pour fixer le capot du galet tendeur (B).
7. Installez l'écrou (B). Ne serrez PAS trop l'écrou. Il doit être
bien ajusté, car il maintient le capot du rouleau libre en
place et doit se déplacer avec le rouleau libre.
MAC262050
MAINTENANCE ET ENTRETIEN

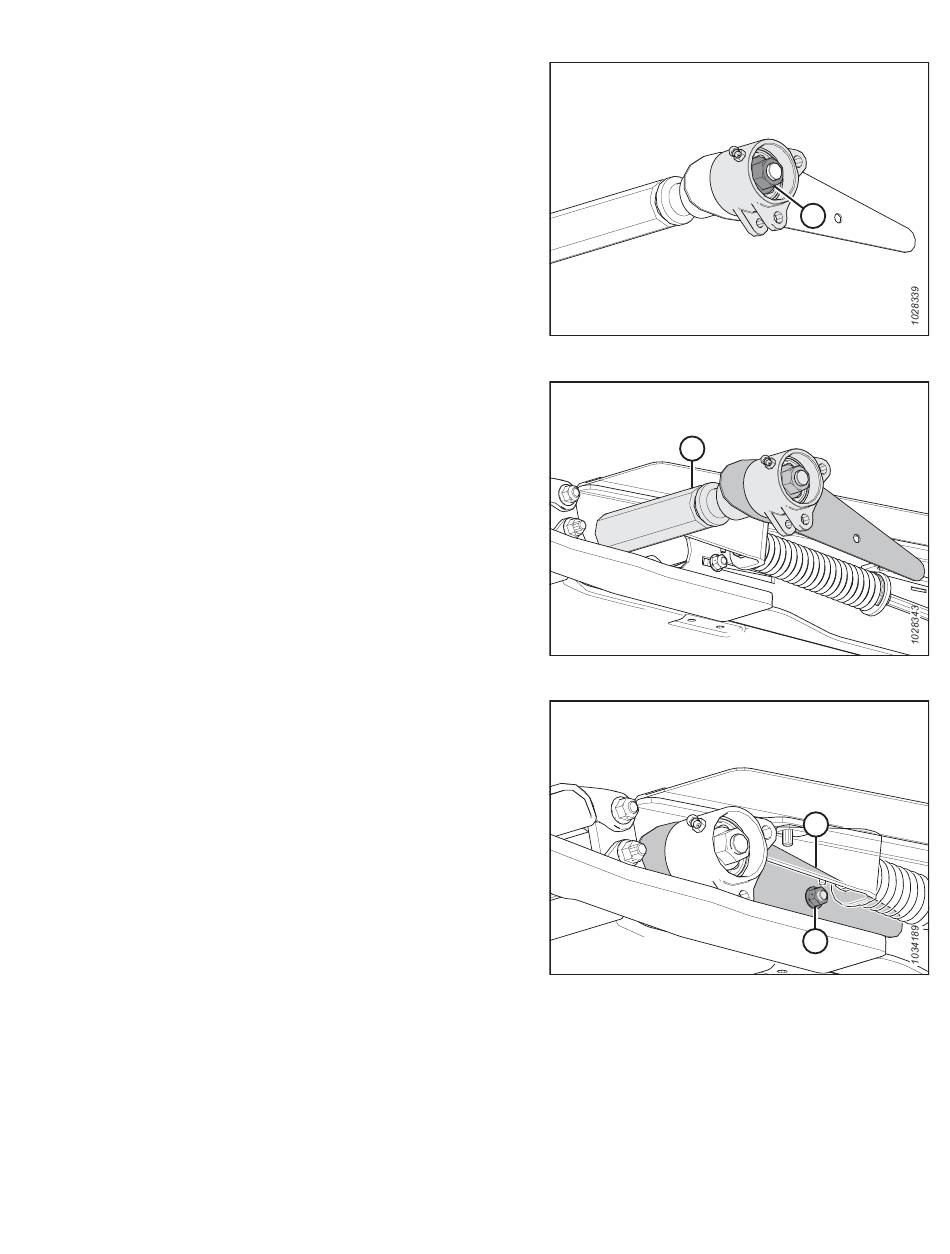

Figure 4.206: Rouleau libre
Figure 4.207: Tendeur d'alimentation - Côté gauche
Figure 4.208: Capot du rouleau - Côté gauche
403
A
A
A
B
Révision A
