INSTRUCTIONS POUR L'ASSEMBLAGE

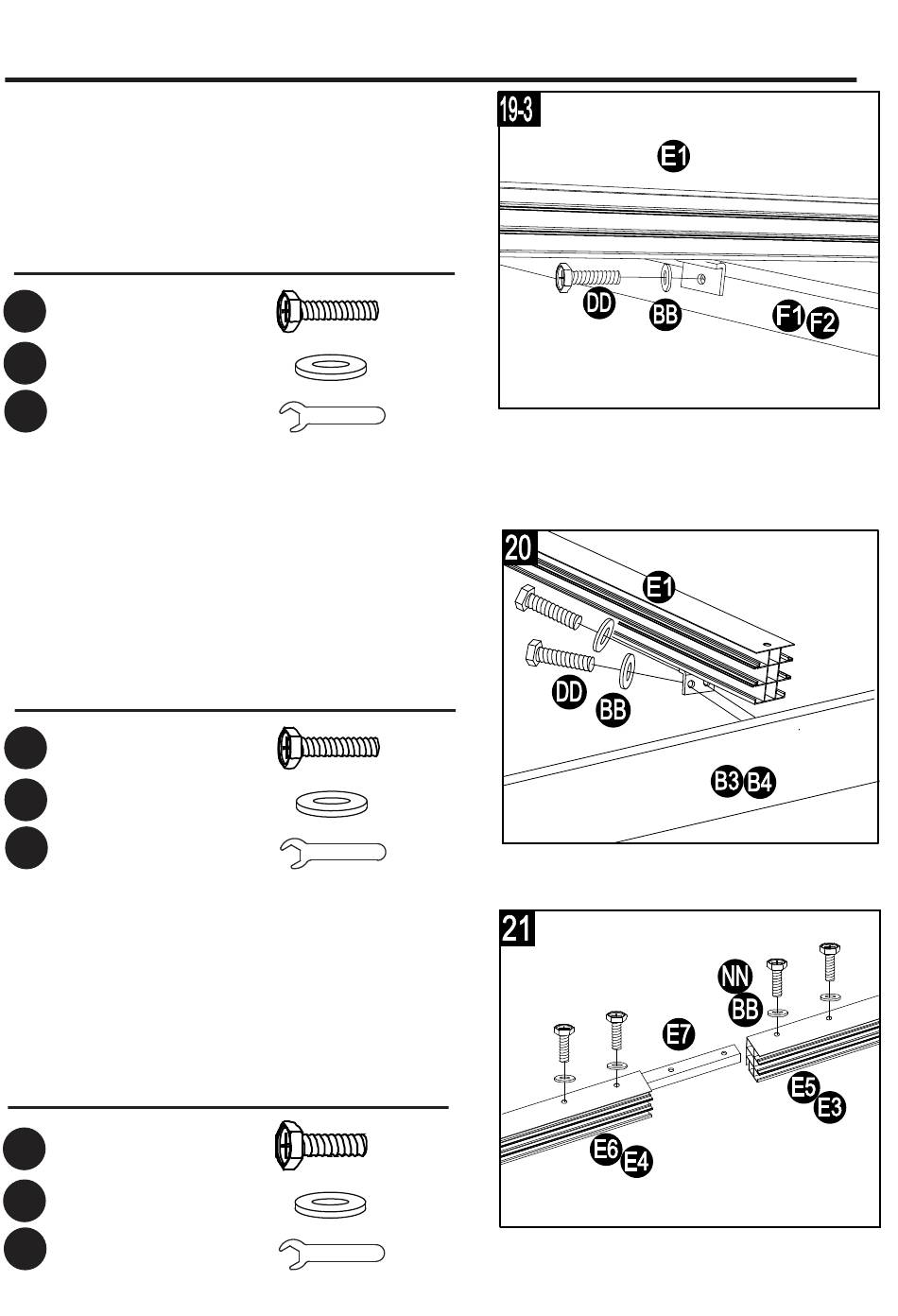

19-3. Fixez la traverse supérieure (E1) aux
traverses de soutien (F1 et F2) à l'aide
de boulons (DD) et de rondelles plates
(BB). Serrez à l'aide de la clé (Z2).
Quincaillerie utilisée
DD
Boulon M6 de 20 mm
Rondelle plate M6
BB
Clé M6
Z2
20. Fixez la traverse supérieure (E1) aux
traverses avant (B3 et B4) à l'aide de
boulons (DD) et de rondelles plates
(BB). Serrez à l'aide de la clé (Z2).
Quincaillerie utilisée
DD Boulon M6 de 20 mm
BB
Rondelle plate M6
Z2
Clé M6
21. Raccordez les traverses latérales
supérieures (E4 et E6) à la traverse
arrière et aux traverses latérales
supérieures (E3 et E5) au moyen du
raccord de traverse (E7) et à l'aide de
boulons (NN) et de rondelles plates (BB).
Serrez à l'aide de la clé (Z2).
Quincaillerie utilisée
NN Boulon M6 de 15 mm
BB Rondelle plate M6
Z2
Clé M6
x 2
x2
x 1
x 6
x 6
x 1
x 8
x 8
x 1
