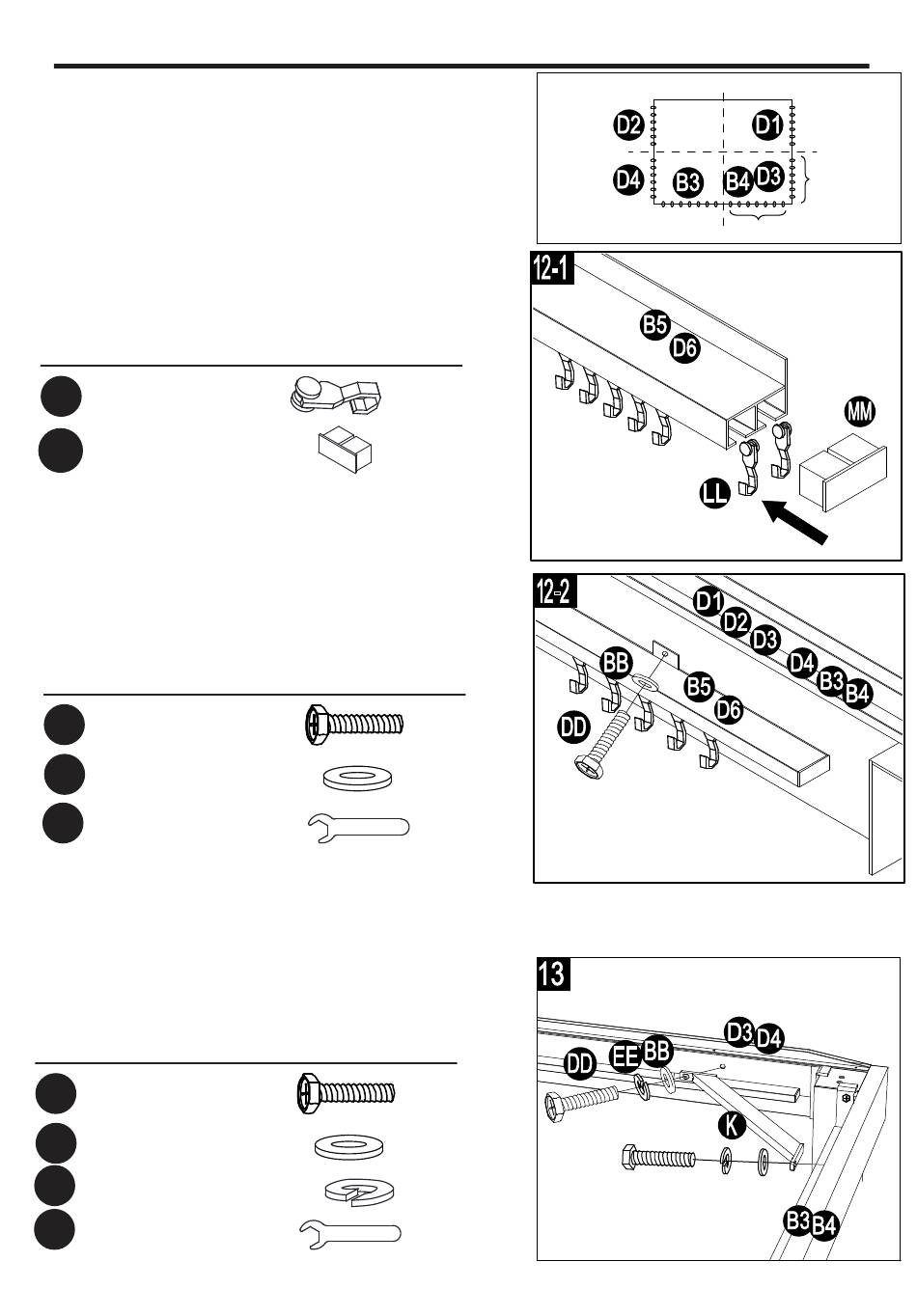

INSTRUCTIONS POUR L'ASSEMBLAGE
12-1. Insérez des crochets (LL) dans les tringles
avant et latérale (B5 et D6) tel qu'il est
illustré, puis fixez des capuchons en
plastique (MM) à l'une des extrémités de
chaque tringle (B5 et D6).
Quincaillerie utilisée
LL
Crochet
Capuchon en plastique
MM
12-2.Fixez les tringles (B5 et D6) aux traverses
(D1, D2, D3, D4, B3 et B4) à l'aide de
boulons (DD) et de rondelles plates (BB).
Serrez à l'aide de la clé (Z2).
Quincaillerie utilisée
DD
Boulon M6 de 20 mm
BB
Rondelle plate M6
Z2
Clé M6
13. Fixez la barre de soutien (K) aux traverses
latérales (D3 et D4) et aux traverses avant
(B3 et B4) à l'aide de boulons (DD), de
rondelles plates (BB) et de rondelles à
ressort (EE). Serrez à l'aide de la clé (Z2).
Quincaillerie utilisée
DD
Boulon M6 de 20 mm
Rondelle plate M6
BB
EE
Rondelle à ressort M6
Z2
Clé M6
x 76
x 6
x 12
x 12
x 1
x 4
x 4
x 4
x 1
