INSTRUCTIONS POUR L'ASSEMBLAGE

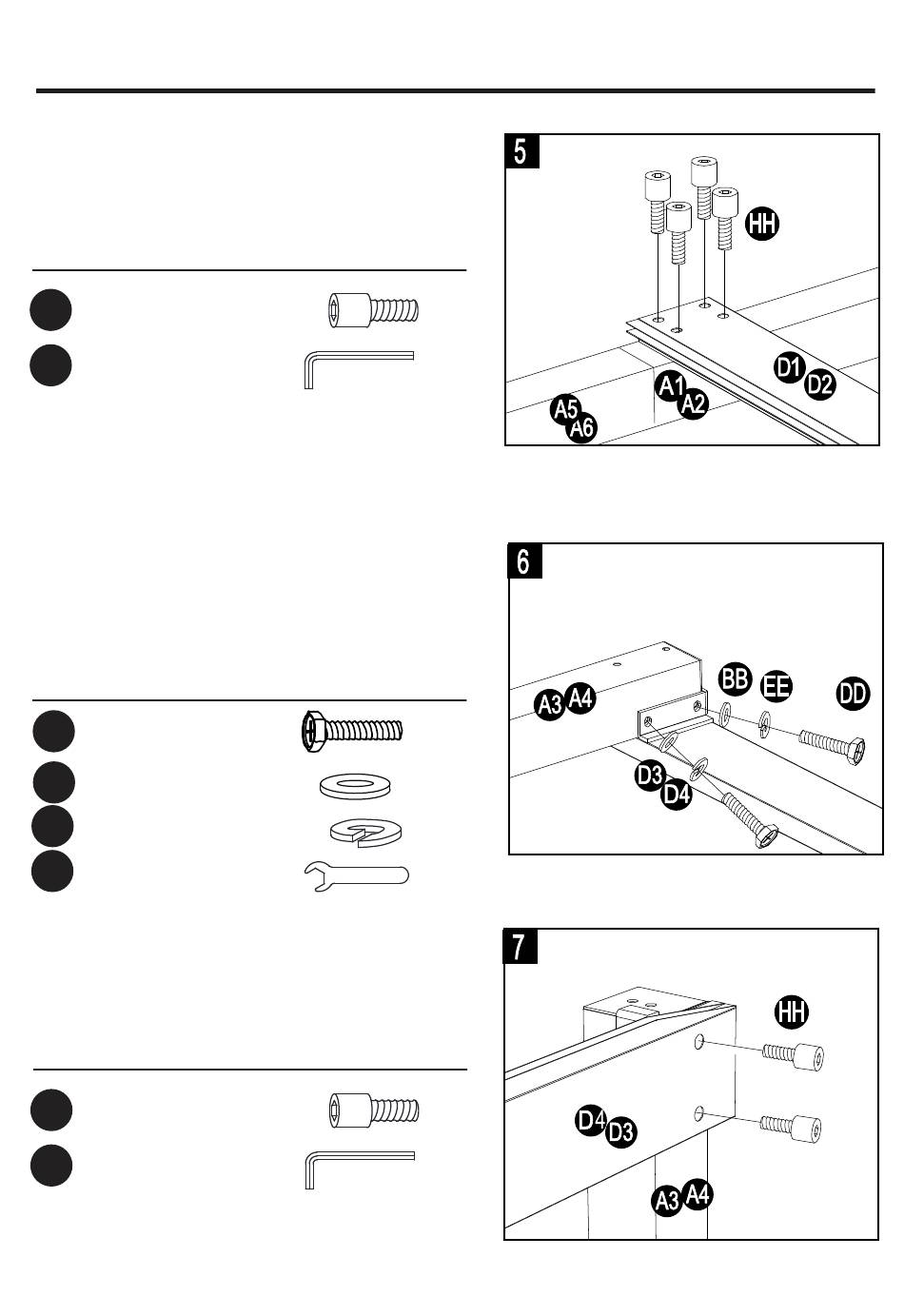

5. Fixez l'autre extrémité des traverses
latérales (D1 et D2) aux montants (A1 et
A2) à l'aide de boulons (HH). Serrez le
tout à l'aide de la clé hexagonale (Z1).
Quincaillerie utilisée
HH
Boulon à tête creuse
M6 de 15 mm
Z1
Clé hexagonale
pour tête à empreinte M6
6. Fixez les traverses latérales (D3 et D4)
aux montants (A3 et A4) à l'aide de
boulons (DD), de rondelles plates (BB) et
de rondelles à ressort (EE). Serrez à l'aide
de la clé (Z2).
Quincaillerie utilisée
Boulon M6 de 20mm
DD
Rondelle plate M6
BB
EE
Rondelle à ressort M6
Z2
Clé M6
7. Fixez l'autre extrémité des traverses
latérales (D3 et D4) aux montants (A3 et
A4) à l'aide de boulons (HH). Serrez le
tout à l'aide de la clé hexagonale (Z1).
Quincaillerie utilisée
HH
Boulon à tête creuse
M6 de 15 mm
Z1
Clé hexagonale
pour tête à empreinte M6
x 8
x 1
x 4
x 4
x 4
x 1
x 4
x 1
38
