INSTRUCTIONS POUR L'ASSEMBLAGE

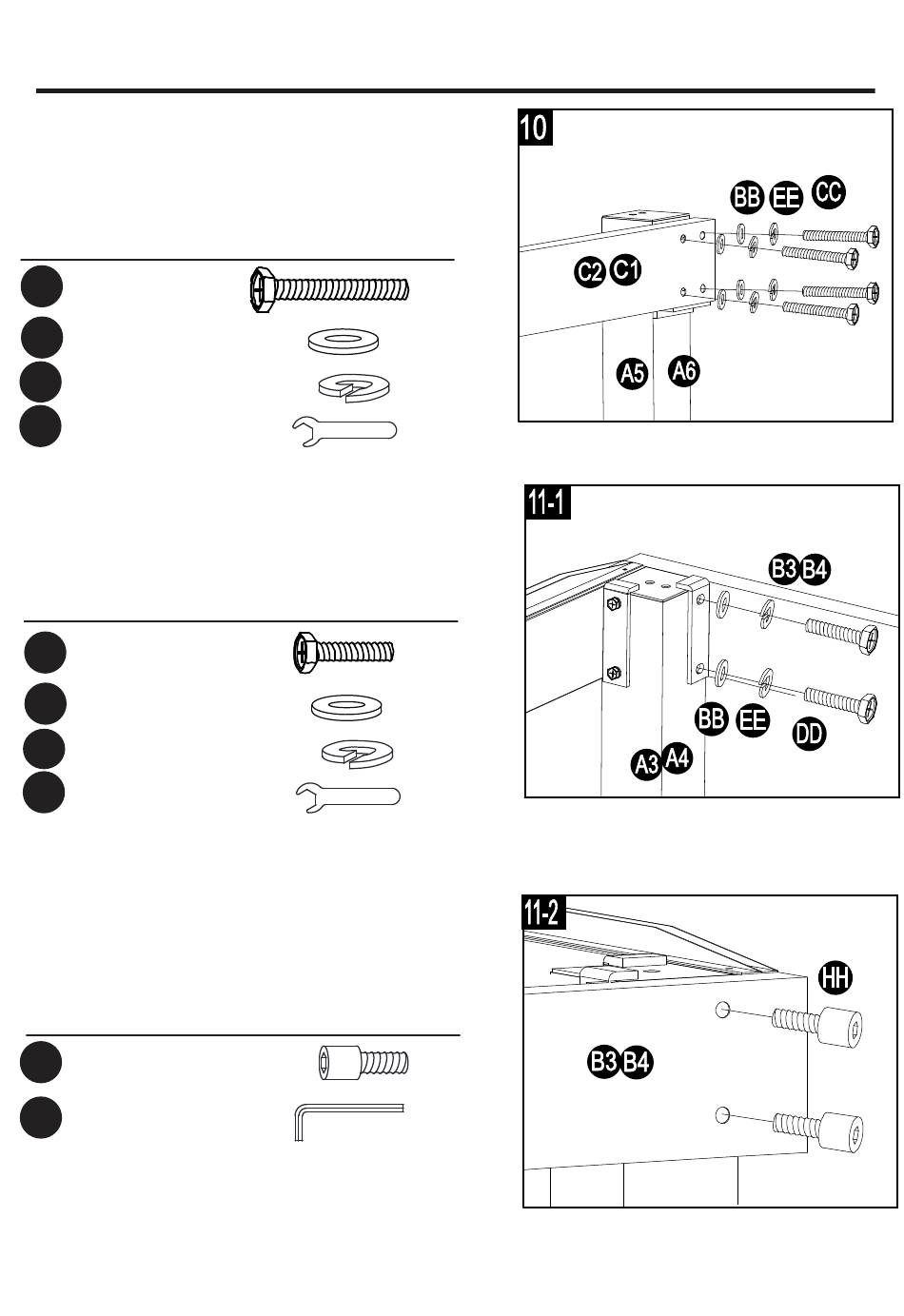

10. Fixez les traverses arrière (C1 et C2) aux
montants (A5 et A6) à l'aide de boulons
(CC), de rondelles plates (BB) et de
rondelles à ressort (EE). Serrez à l'aide de
la clé (Z2).
Quincaillerie utilisée
CC Boulon M6 de 45mm
Rondelle plate M6
BB
EE
Rondelle à ressort M6
Z2
Clé M6
11-1. Fixez les traverses (B3 et B4) aux montants
(A3 et A4) à l'aide de boulons (DD), de
rondelles plates (BB) et de rondelles à
ressort (EE). Serrez à l'aide de la clé (Z2).
Quincaillerie utilisée
Boulon M6 de 20 mm
DD
Rondelle plate M6
BB
EE
Rondelle à ressort M6
Z2
Clé M6
11-2. Fixez les traverses (B3 et B4) aux
montants (A3 et A4) à l'aide de boulons
(HH). Serrez le tout à l'aide de la clé
hexagonale (Z1).
Quincaillerie utilisée
HH
Boulon à tête creuse
M6 de 15 mm
Z1 Clé hexagonale
pour tête à empreinte M6
x 8
x 8
x 8
x 1
x 4
x 4
x 4
x 1
x 4
x 1
