INSTRUCTIONS POUR L'ASSEMBLAGE

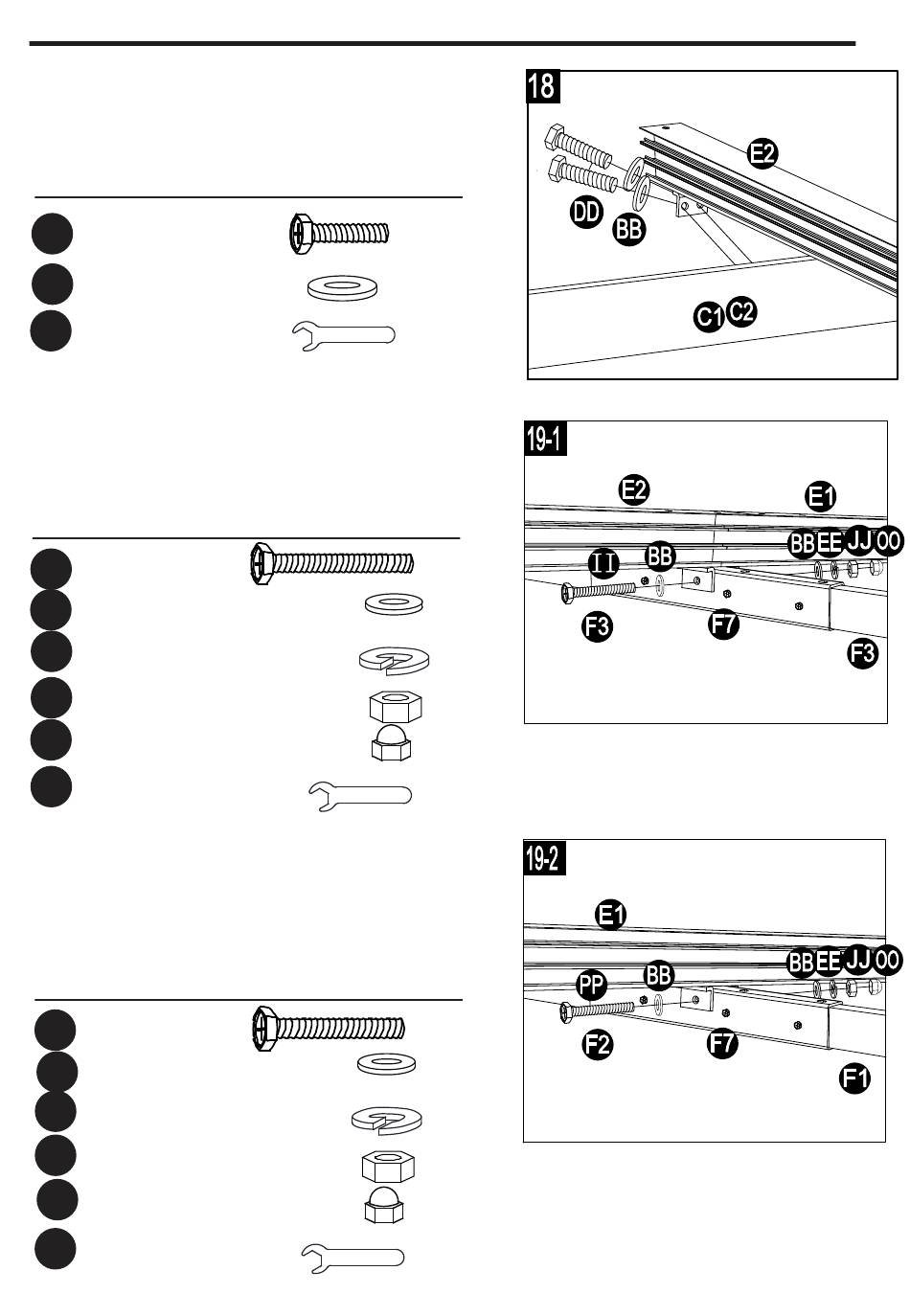

18. Fixez la traverse supérieure (E2) aux
traverses arrière (C1 et C2) à l'aide de
boulons (DD) et de rondelles plates (BB).
Serrez à l'aide de la clé (Z2).
Quincaillerie utilisée
DD
Boulon M6 de 20 mm
BB
Rondelle plate M6
Z2
Clé M6
19-1. Fixez les traverses supérieures (E1 et
E2) à la traverse de soutien (F3) à l'aide
de boulons (II), de rondelles plates (BB),
de rondelles à ressort (EE), d'écrous (JJ)
et de capuchons (OO). Serrez à l'aide de
la clé (Z2).
Quincaillerie utilisée
I I
Boulon M6 de 55 mm
BB
Rondelle plate M6
EE
Rondelle à ressort M6
JJ
Écrou M6
OO
Capuchon en plastique M6
Z2
Clé M6
19-2. Fixez la traverse supérieure (E1) aux
traverses de soutien (F1 et F2) à l'aide de
boulons (PP), de rondelles plates (BB),
d'une rondelle à ressort (EE), d'un écrou
(JJ) et d'un capuchon (OO). Serrez à
l'aide de la clé (Z2).
Quincaillerie utilisée
PP
Boulon M6 de 50mm
BB
Rondelle plate M6
EE
Rondelle à ressort M6
JJ
Écrou M6
OO
Capuchon en plastique M6
Z2
Clé M6
x 6
x 6
E
x 1
x 3
x 6
x 3
x 3
x 3
x 2
x 1
x 2
x 1
x 1
x 1
x 2
