INSTRUCTIONS POUR L'ASSEMBLAGE

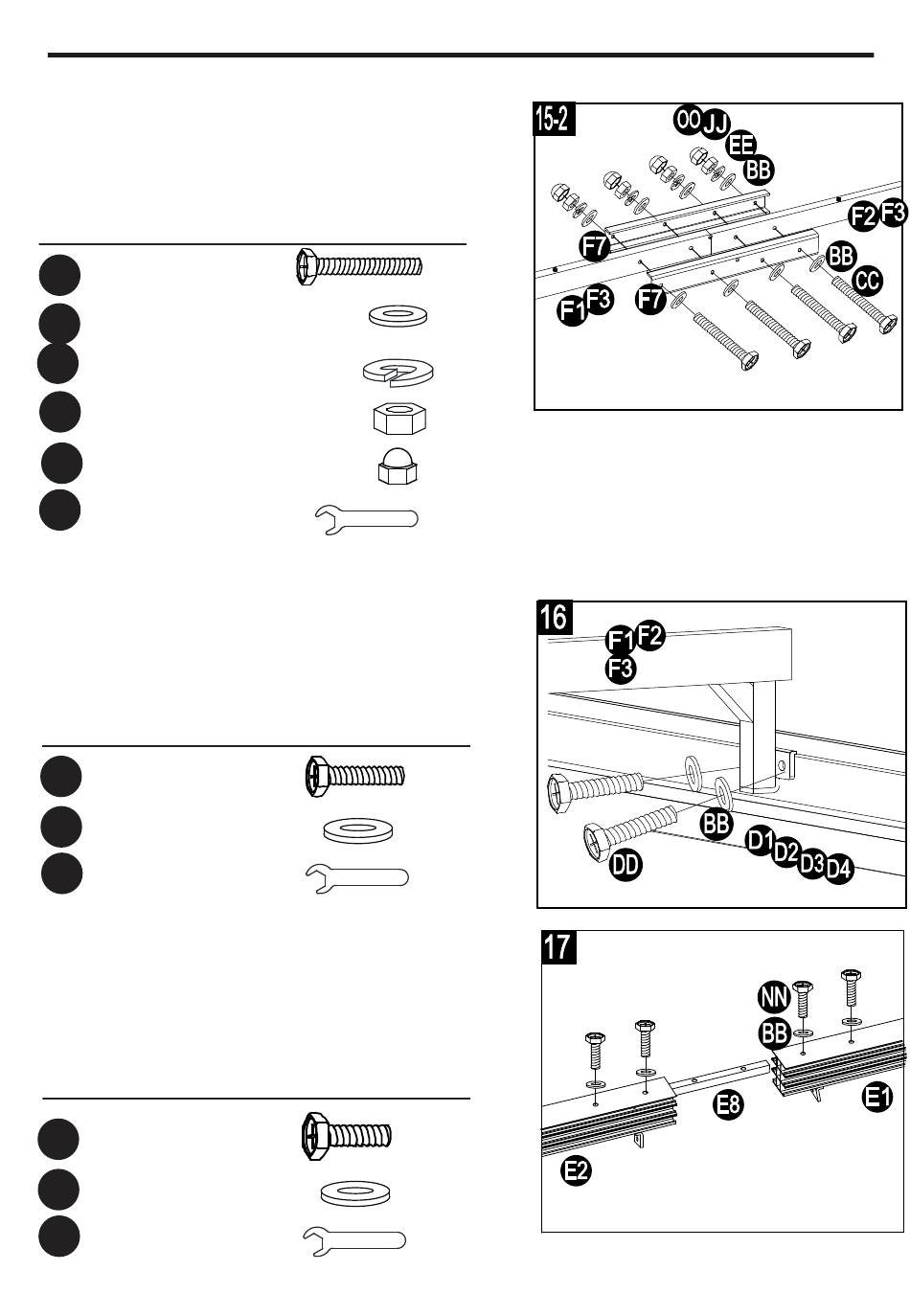

15-2. Fixez les traverses de soutien (F1, F2 et
F3) au moyen du raccord de traverse (F7)
et à l'aide de boulons (CC), de rondelles
plates (BB), de rondelles à ressort (EE),
d'écrous (JJ) et de capuchons (OO).
Serrez à l'aide de la clé (Z2).
Quincaillerie utilisée
CC
Boulon M6 de 45 mm
BB
Rondelle plate M6
EE
Rondelle à ressort M6
JJ
Écrou M6
OO
Capuchon en plastique M6
Z2
Clé M6
16. Fixez les traverses de soutien (F1, F2 et
F3) aux traverses latérales (D1, D2, D3 et
D4) à l'aide de boulons (DD) et de rondelles
plates (BB). Serrez à l'aide de la clé (Z2).
Quincaillerie utilisée
Boulon M6 de 20 mm
DD
Rondelle plate M6
BB
Z2
Clé M6
17. Raccordez la traverse supérieure (E1) à la
traverse supérieure (E2) au moyen du
raccord de traverse (E8) et à l'aide de
boulons (NN) et de rondelles plates (BB).
Serrez à l'aide de la clé (Z2).
Quincaillerie utilisée
NN Boulon M6 de 15 mm
BB
Rondelle plate M6
Z2
Clé M6
x 8
x 16
x 8
x 8
x 8
x 2
x 8
x 8
x 1
x 12
x 12
x 1
