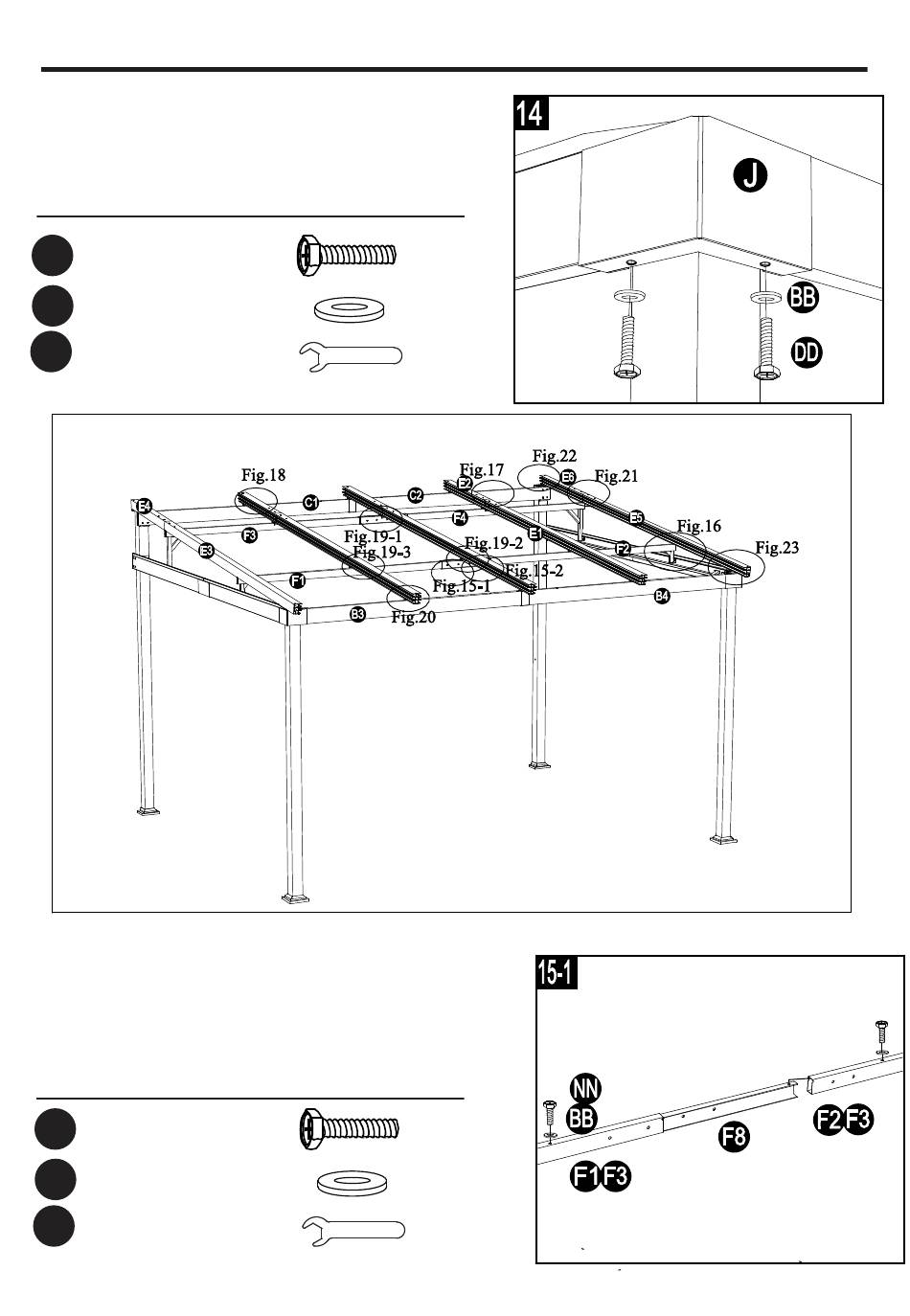

INSTRUCTIONS POUR L'ASSEMBLAGE
14. Fixez le couvercle (J) à l'aide de boulons
(M) et de rondelles plates (BB). Serrez à
l'aide de la clé (Z2).
Quincaillerie utilisée
Boulon M6 de 20 mm
DD
Rondelle plate M6
BB
Z2
Clé M6
15-1. Fixez les traverses de soutien (F1, F2 et
F3) au moyen du raccord de traverse (F8)
et à l'aide de boulons (NN) et de rondelles
plates (BB). Serrez à l'aide de la clé (Z2).
Quincaillerie utilisée
NN
Boulon M6 de 15 mm
BB
Rondelle plate M6
Z2
Clé M6
x 4
x 4
x 1
x 4
x 4
x 1
42
