INSTRUCTIONS POUR L'ASSEMBLAGE

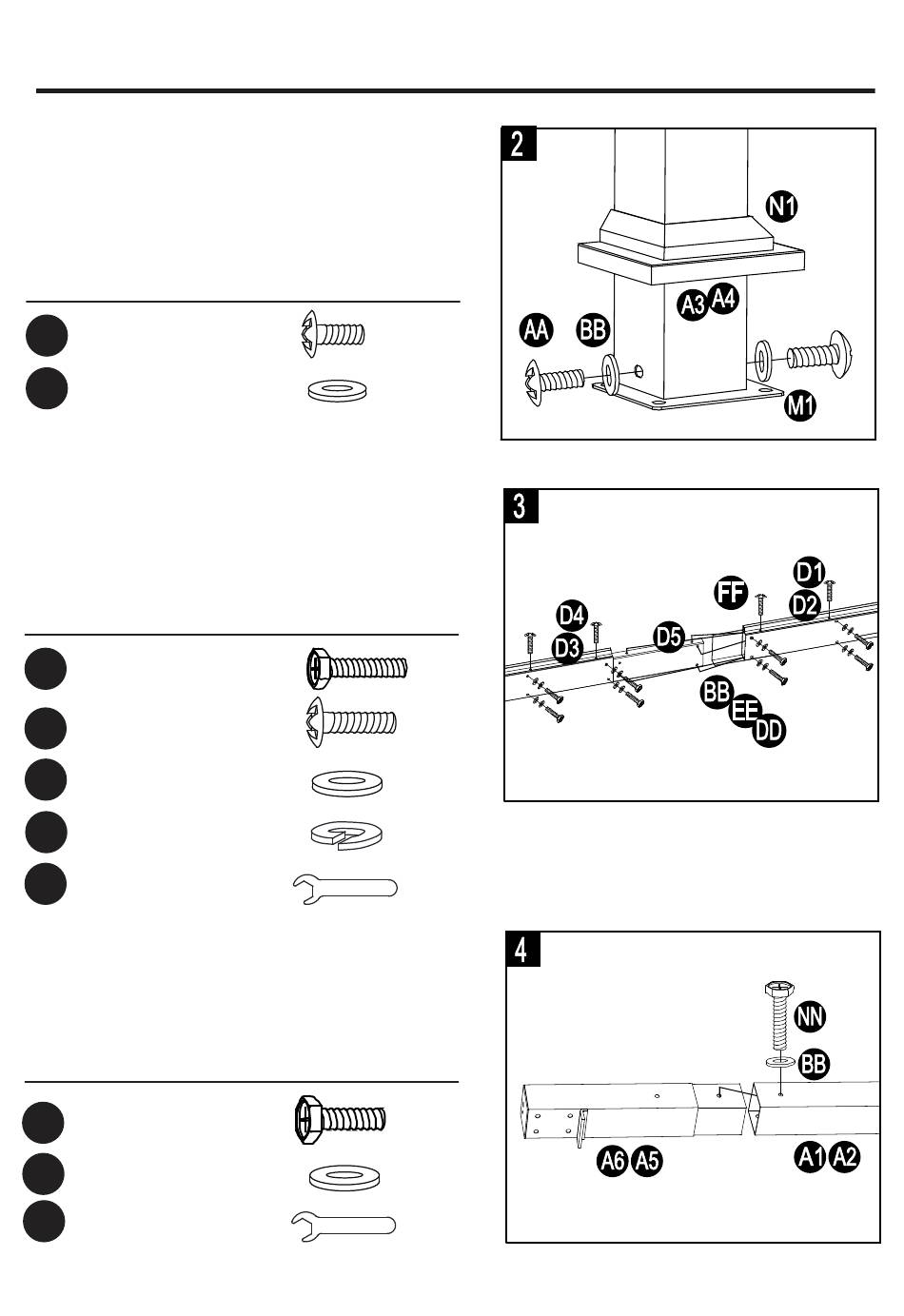

2. Insérez les montants (A3 et A4) dans le
capuchon de base (N1), puis fixez la
base (M1) au bas des montants (A3 et
A4) à l'aide de boulons (AA) et de
rondelles (BB).
Quincaillerie utilisée
Boulon M6 de 15 mm
AA
BB
Rondelle plate M6
3. Fixez les traverses latérales (D1, D2, D3
et D4) au moyen du raccord de traverse
(D5) et à l'aide de boulons (DD et FF),
de rondelles (BB) et de rondelles à
ressort (EE). Serrez à l'aide de la clé (Z2).
Quincaillerie utilisée
DD
Boulon M6 de 20mm
FF Boulon M6 de 20mm
BB
Rondelle plate M6
EE
Rondelle à ressort M6
Z2
Clé M6
4. Insérez les montants (A5 et A6) dans les
montants (A1 et A2) à l'aide de boulons
(NN) et de rondelles (BB). Serrez à l'aide
de la clé (Z2).
Quincaillerie utilisée
Boulon M6 de 15 mm
NN
BB Rondelle plate M6
Z2
Clé M6
x 4
x 4
x 16
x 8
x 16
x 16
x 1
x 2
x 2
x 1
