Installation

3
V [m
]
2,60
2,40
2,20
2,00
1,80
1,60
1,40
1,20
1,00
0,80
0,60
0,40
0,20
0,00
0
5

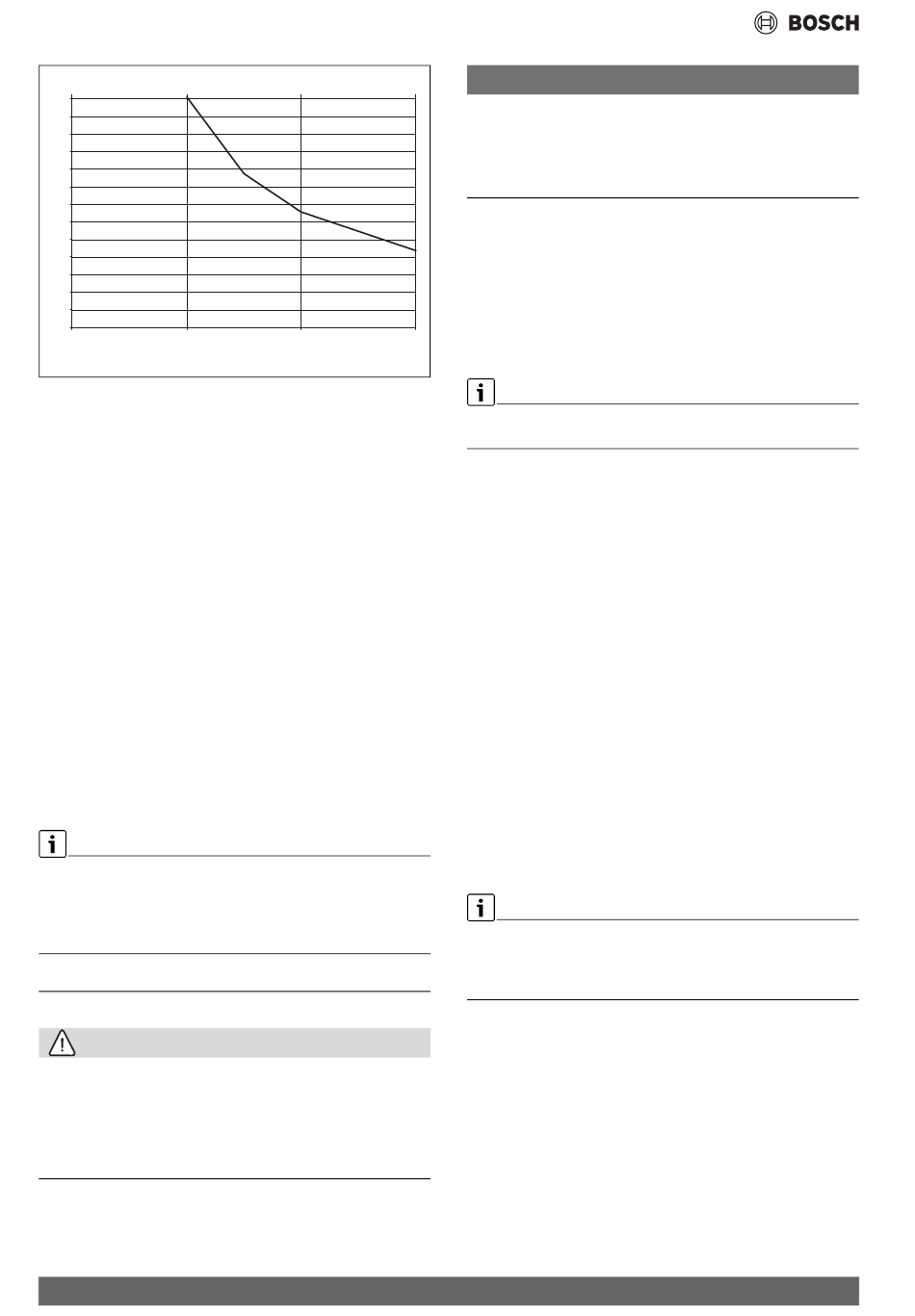

Fig. 8
Valeurs limites pour le traitement d'eau dans les systèmes de
pompe à chaleur
A
Au-dessus de la courbe, utiliser de l'eau de remplissage déminé-
ralisée avec une conductivité électrique ≤ 10 microsiemens/cm.
B
Sous la courbe, utiliser de l'eau du robinet non traitée. Remplir en
respectant la réglementation légale sur l'eau potable.
H
Dureté de l'eau.
w
V
Quantité d'eau totale : quantité d'eau de remplissage et de com-
plément d'eau de l'installation de chauffage durant la durée de vie
de la pompe à chaleur.
Si la quantité d'eau totale est supérieure à la courbe limite concernée
dans le diagramme (fig. 8), il faut prendre des mesures appropriées
pour le traitement d'eau.
Les mesures appropriées sont :
• Utiliser de l'eau de remplissage déminéralisée avec une conductivité
électrique de ≤ 10 microsiemens/cm.
Pour éviter que l'oxygène pénètre dans l'eau de chauffage, le vase
d'expansion doit être dimensionné en conséquence.
Si des tubes ouverts à la diffusion sont installés, une séparation du sys-
tème par un échangeur thermique est nécessaire.
3.3
Volume minimum et exécution de l'installation de
chauffage
Normalement, l'énergie pour le cycle de dégivrage provient du ballon
tampon et du système de chauffage, mais, dans les petites installations
à faible débit, le régulateur peut basculer pour puiser l'énergie dans le
ballon ECS à la place. Même le chauffage électrique peut être activé pour
garantir un dégivrage correct.
4
Installation
PRUDENCE
Risque de blessure !
Lors du transport et de l'installation, il existe un risque de blessure par
écrasement. Lors de la maintenance, les pièces internes de l'appareil
peuvent devenir chaudes.
▶ L'installateur doit porter des gants lors du transport, de l'installation
et de la maintenance.
8
A
B
10
H
[°dH]
W
0010036248-002
AVIS
Risque de dommages matériels !
Les particules à l'intérieur des conduites du système de chauffage
peuvent endommager le système de la pompe à chaleur.
▶ L'installation d'un filtre à particules est obligatoire pour tous les sys-
tèmes.
4.1

Transport et stockage

L'unité intérieure doit toujours être transportée et stockée en position
verticale. Il est possible de l'incliner temporairement si nécessaire.
L'unité intérieure ne doit pas être stockée ou transportée à des tempéra-
tures inférieures à
– 10 °C.
15
4.2
Liste de contrôle de l'installation
Chaque installation est unique. La liste de contrôle suivante fournit une
description générale de la manière dont l'installation doit être réalisée.
1. Installer le robinet de remplissage.
2. Installer les tuyaux d'évacuation des fuites.
3. Raccorder la pompe à chaleur à l'unité intérieure.
4. Raccorder l'unité intérieure au ballon tampon.
5. Installer le filtre à particules et le séparateur d'oxyde magnétique de
fer (ce dernier n'est facultatif que pour les nouveaux bâtiments dotés
uniquement d'un système de chauffage par le sol).
6. Raccorder l'unité intérieure au chauffe-eau et à la soupape différen-
tielle.
7. Installer la sonde de température extérieure et un régulateur ambiant.
8. Installer et placer la sonde de température de départ T0 sur le ballon
tampon.
9. Raccorder le câble CAN-BUS à la pompe à chaleur et à l'unité inté-
rieure.
10.Installer tous les accessoires.
11.Raccorder le câble EMS-BUS aux accessoires, si nécessaire.
12.Remplir et purger le chauffe-eau.
13. Remplir et purger le système de chauffage avant la mise en service.
14.Raccorder le système au réseau électrique.
4.3

Installation des accessoires

Placement de Connect-Key K30RF
Des informations sur Connect-Key K30RF, la connexion WI-FI, l'établis-
sement de la connexion avec Internet et l'intégration des accessoires
sont disponibles dans l'application correspondante et dans l'emballage
de Connect-Key K30RF.
Sur le côté du support se trouve un levier qui maintient le module en
place une fois monté. Le levier est fermé lors de la livraison.
1. Ouvrir le levier ([2], figure 9).
2. Placer le module dans le support ([1], figure 9).
3. Fermer le levier.
Compress 6800i AW – 6721850661 (2022/09)
