Raccordements de conduites
AVERTISSEMENT
Risque de brûlures !
Alors que des températures d'ECS supérieures à 60 °C peuvent être
atteintes lorsque le client active la fonction d'eau chaude sanitaire sup-
plémentaire, de désinfection thermique ou de chauffage quotidien, un
dispositif de mélange thermique doit être installé.
La soupape différentielle, le clapet anti-retour pour l'eau froide entrante,
le robinet de remplissage et le mélangeur d'eau sanitaire doivent être ins-
tallés sur le circuit d'eau potable (non inclus dans le contenu de la livrai-
son). Consulter la documentation fournie avec le ballon d'ECS pour
connaître les instructions de raccordement.
1
PW2

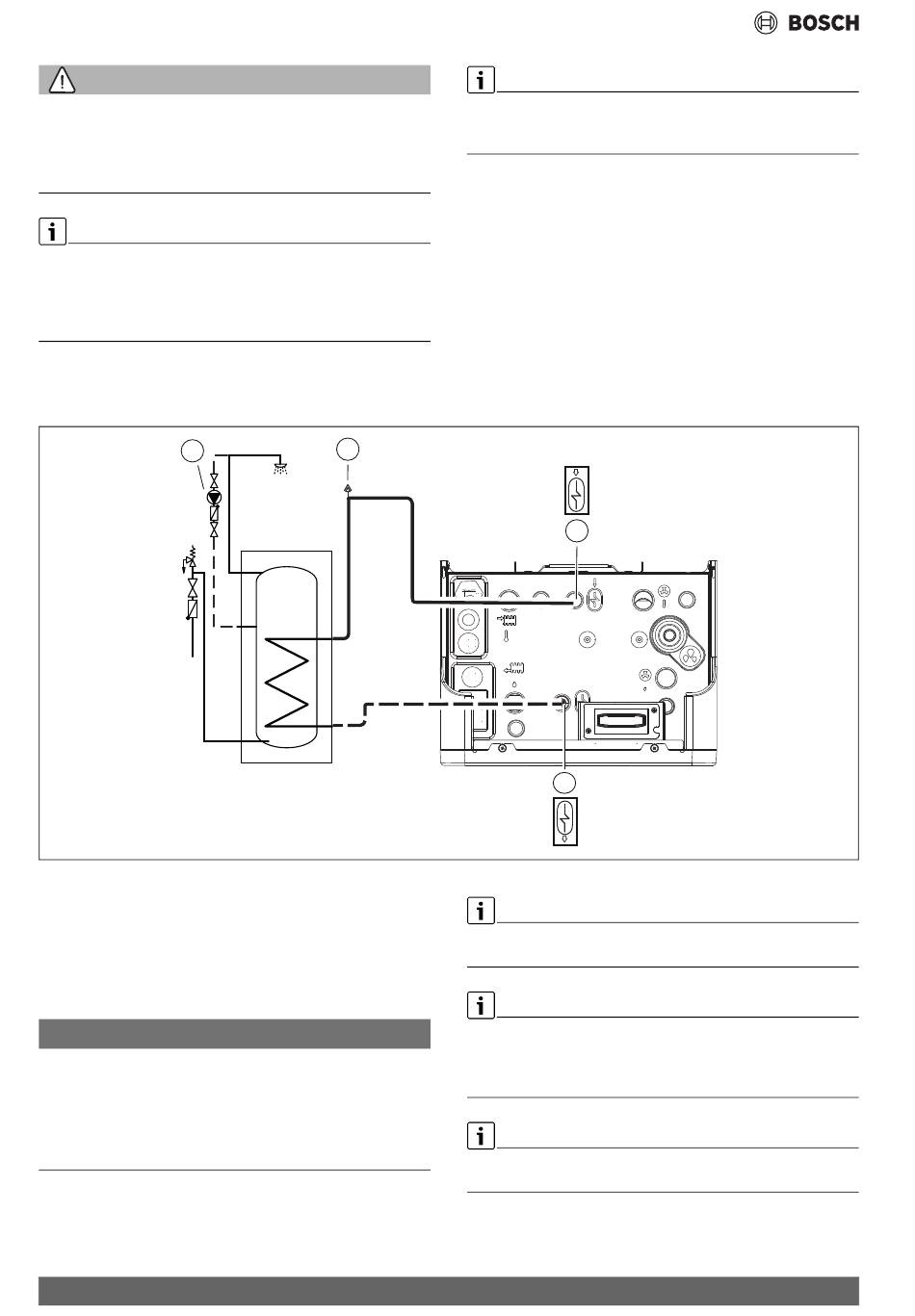

Fig. 16 Raccordements de l'unité intérieure à l'eau potable
[1] Pompe de circulation de l'eau chaude sanitaire PW2 (accessoire)
[2] Purgeur d'air automatique
[3] Conduite de départ vers le chauffe-eau
[4] Conduite de retour depuis le chauffe-eau
5.7 Unité extérieure, unité intérieure et remplissage du
système de chauffage
AVIS
Installation endommagée en raison de la mise en marche sans eau.
La mise en marche de l'installation sans eau peut endommager l'installa-
tion.
▶ Remplir le ballon d'eau chaude sanitaire et l'installation de chauffage
avant de mettre l'installation de chauffage en marche et établir la
pression appropriée.
14
Pour éviter l'accumulation d'air, un purgeur automatique doit être installé
sur la conduite de départ à l'entrée du ballon d'ECS (non inclus dans le
contenu de la livraison).
▶ Installer la soupape différentielle et le robinet d'eau froide avec un
clapet anti-retour pour l'eau chaude sanitaire.
▶ Raccorder l'entrée d'eau froide au chauffe-eau.
▶ Vider la conduite d'eau d'évacuation des fuites depuis la soupape dif-
férentielle vers une sortie à l'abri du gel.
▶ Raccorder la sortie d'eau chaude depuis le chauffe-eau.
▶ Raccorder la pompe de circulation en option de l'eau chaude sani-
taire (accessoire).
▶ Raccorder la conduite de retour depuis le chauffe-eau [1].
▶ Raccorder la conduite de départ avec le purgeur automatique au
chauffe-eau [2].
▶ Le réseau domestique d'eau potable doit être protégé de la pollution
lors de l'installation.
2
Purger également par d'autres vannes de ventilation dans le système de
chauffage, par exemple des radiateurs.
Remplir de préférence à une pression supérieure à la pression finale
pour laisser une marge lorsque la température du système de chauffage
augmente et que l'air qui s'est dissous dans l'eau s'échappe par les pur-
geurs.
À la livraison, la position par défaut de la vanne sélective VW1 est la posi-
tion médiane.
3
4
0010039097-003
