Dimensions et dégagements minimaux
L'unité intérieure est installée à une hauteur au-dessus du sol, qui
convient à l'utilisation du module de commande. Tenir compte égale-
ment de la tuyauterie et des raccordements sous l'unité intérieure.

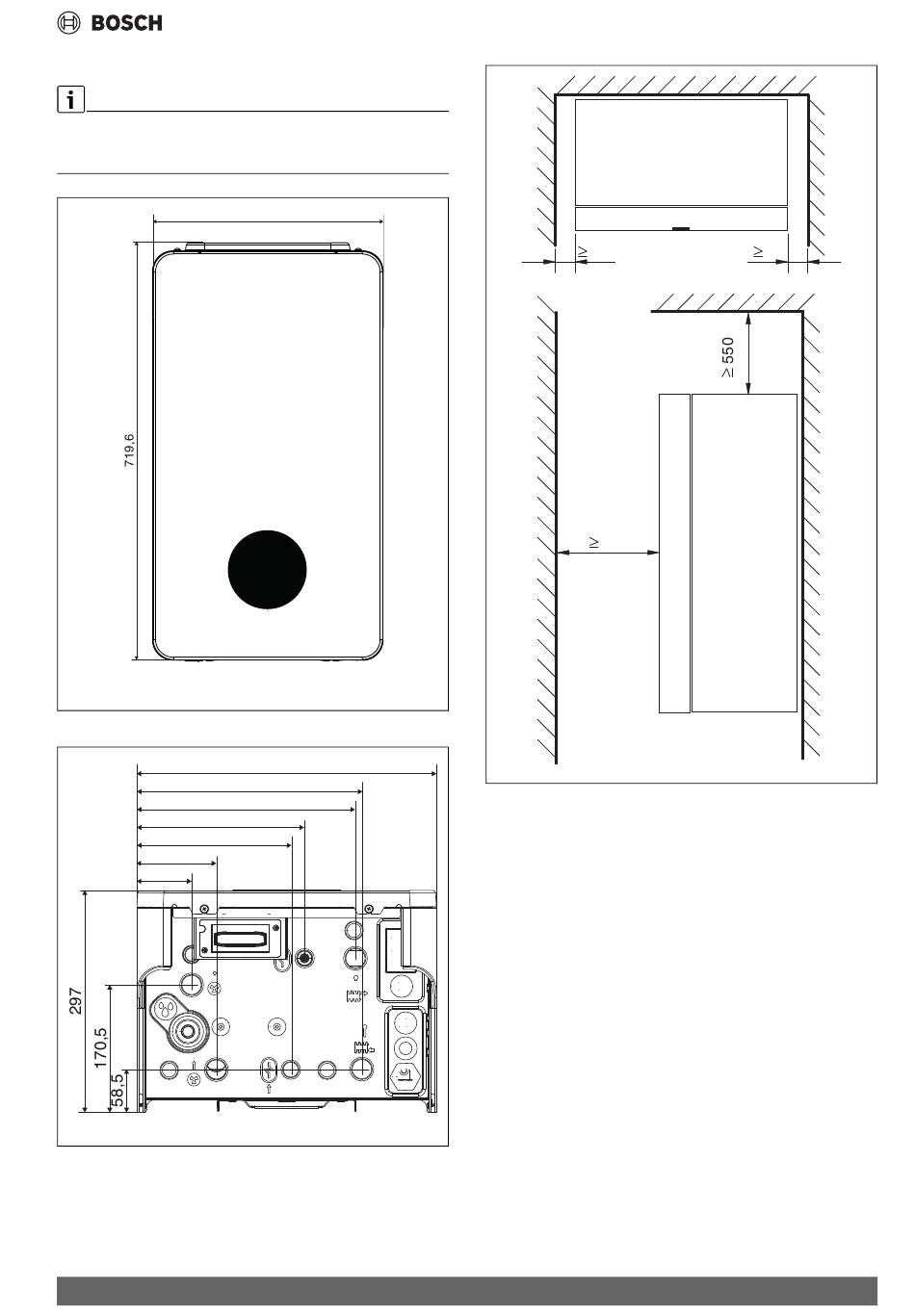

Fig. 2
Dimensions vue de face (mm)
291,9
223,9
205,4
106,5
72,9
Fig. 3
Dimensions, raccordements, vue de dessous (mm)
Compress 6800i AW – 6721850661 (2022/09)
400
0010039062-001
400
300,4
0010039049-001
50
800
Fig. 4
Dégagements minimaux avec les pièces ou murs voisins (mm)
Description du produit
50
0010045256-001
5
