6.6 Sonde de température de départ T0
La sonde est incluse dans le contenu de la livraison.
▶ Installer la sonde sur le ballon tampon conformément à la notice
d'installation du ballon.
▶ Raccorder la sonde de température de départ à la borne de raccorde-
ment T0 dans le boîtier électrique de l'unité intérieure.
6.7 Sonde de température du ballon d'ECS TW1/TW2
Si un ballon d'ECS est installé, une sonde de température TW1 doit être
raccordée au système. Pour certains ballons, une sonde TW2 supplé-
mentaire est également nécessaire.
▶ Raccorder la sonde de température d'eau chaude TW1/TW2 à la
borne TW1/TW2 sur le module XCU-HY de l'unité intérieure.
6.8 Sonde de température extérieure T1
Le câble de la sonde de température extérieure doit répondre aux exi-
gences suivantes :
• Nombre de conducteurs : 2
• Longueur maximale : 30 m
▶ Installer la sonde sur la partie la plus froide du bâtiment, générale-
ment côté nord. La sonde doit être protégée contre le rayonnement
solaire direct, les bouches d'aération ou tous les autres facteurs qui
peuvent affecter la mesure de la température. La sonde ne doit pas
être installée directement sous le toit.
▶ Raccorder la sonde de température extérieure T1 à la borne T1 sur le
module XCU-HY dans le boîtier électrique de l'unité intérieure.

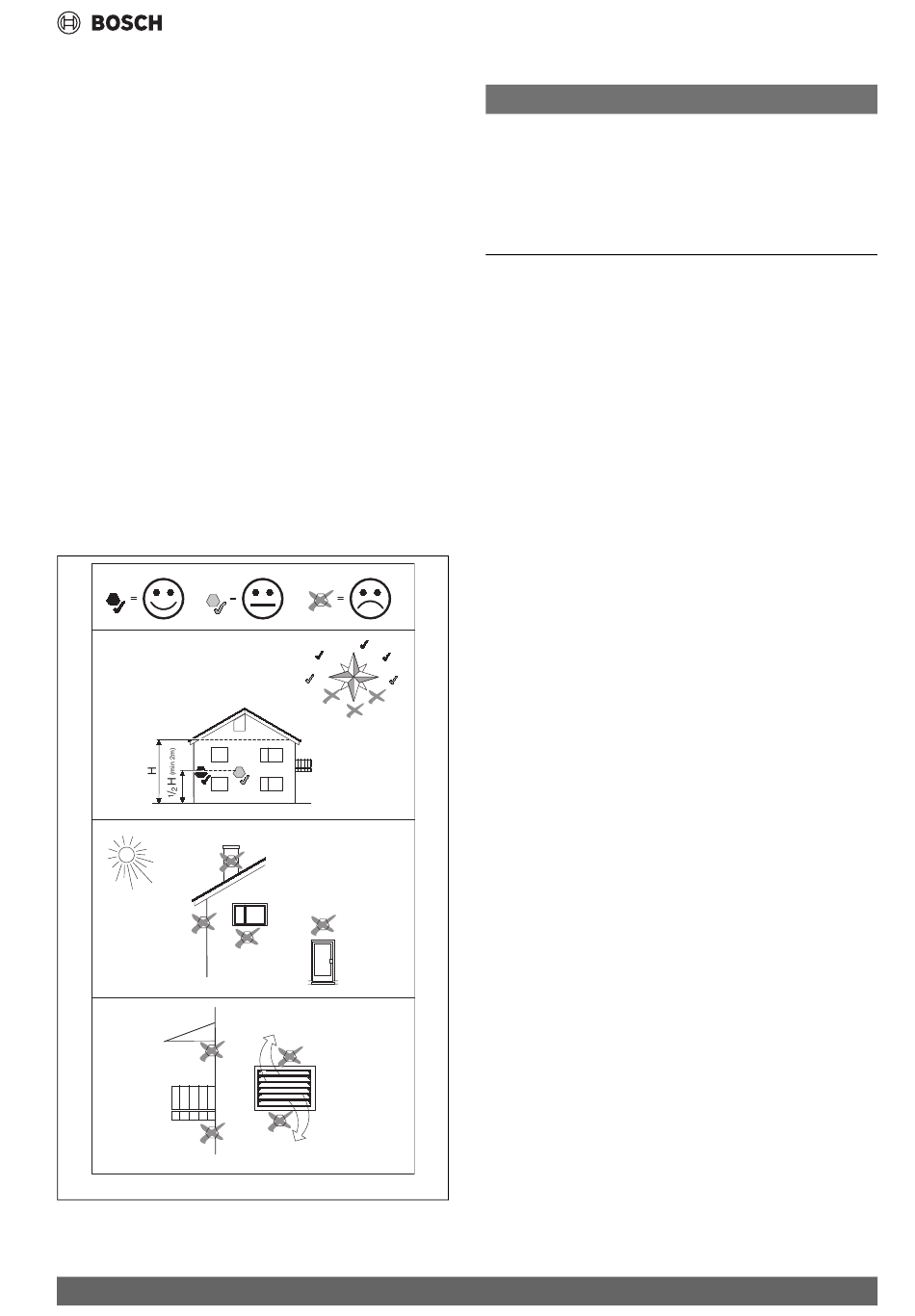

Fig. 20 Position de la sonde de température extérieure
Compress 6800i AW – 6721850661 (2022/09)
6.9
Dommages dus à un raccordement incorrect !
Les raccordements destinés à une tension ou un courant différent
peuvent endommager les composants électriques.
▶ Réaliser uniquement les raccordements aux entrées externes de la
▶ Si un relais intermédiaire est nécessaire, utiliser uniquement des
Les entrées externes peuvent être utilisées pour la commande à distance
de certaines fonctions dans le tableau de commande.
Ces fonctions qui sont activées par les entrées externes sont décrites
dans la notice d'utilisation du tableau de commande.
Les entrées externes sont raccordées soit à un disjoncteur pour une acti-
vation manuelle, soit à un appareil de commande avec une sortie de
relais libre de potentiel.
N
NW NE
W E
SE
SW
S
6 720 809 156-23.1I
Entrées externes
AVIS
pompe à chaleur, qui sont conçues pour 3,3 V et 1 mA.
relais avec des bornes plaquées or.
Raccordement électrique
