Description du produit
2.5

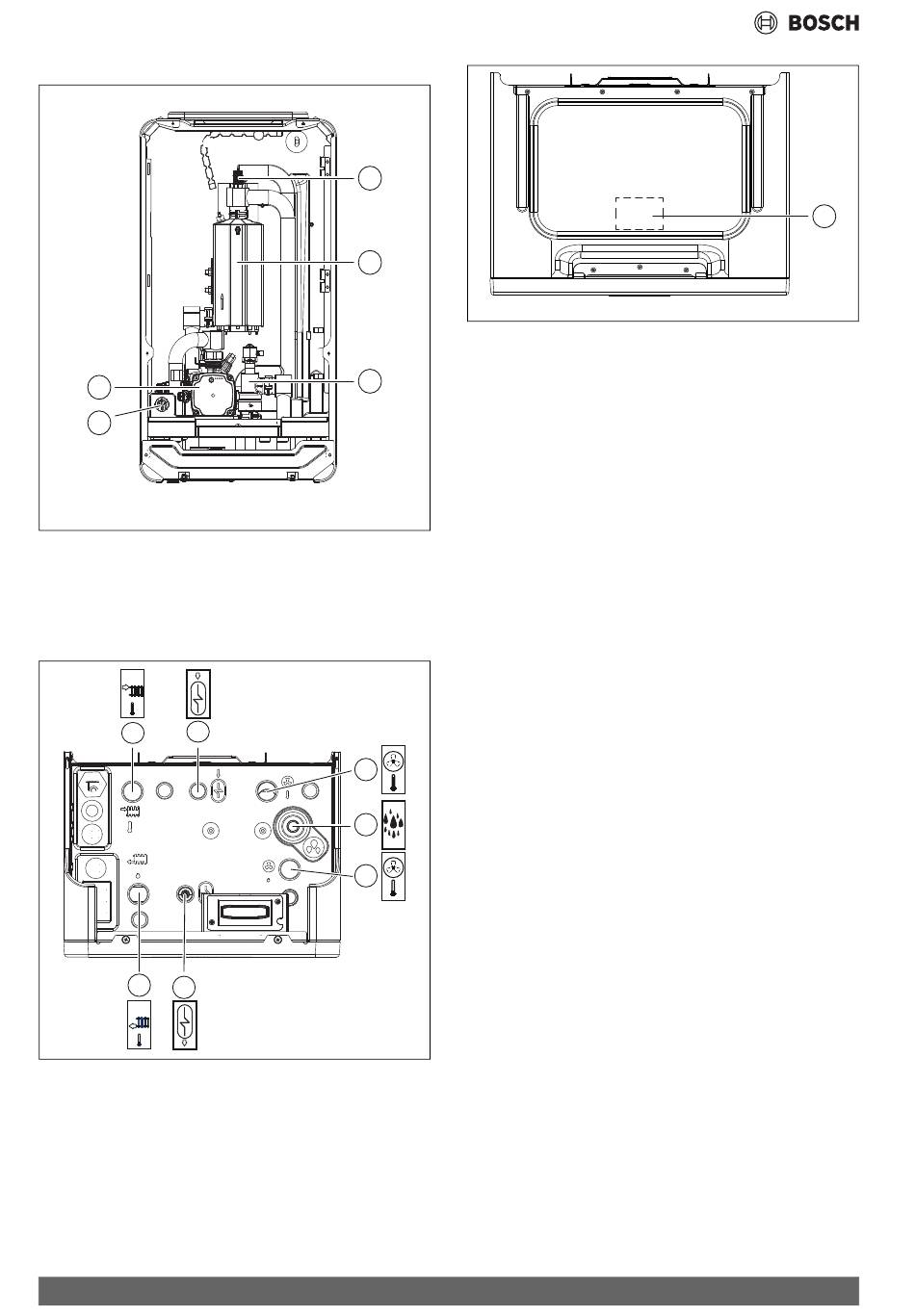

Vue d'ensemble du produit

5
4
Fig. 5
Composants
[1]
Soupape de purge manuelle
[2]
Chauffage électrique
[3]
Chauffage/Vanne sélective ECS
[4]
Jauge composée
[5]
Pompe de circulation
3
4
2
1
Fig. 6
Raccordements de conduites
[1]
Conduite de retour depuis le chauffe-eau
[2]
Conduite de retour depuis le système de chauffage
[3]
Conduite de départ vers le système de chauffage
[4]
Conduite de départ vers le chauffe-eau
[5]
Entrée de fluide caloporteur depuis la pompe à chaleur
[6]
Écoulement de la soupape de sécurité
[7]
Sortie de fluide caloporteur vers la pompe à chaleur
6
1
2
Fig. 7
[1]
3
* La plaque signalétique contient des informations sur la référence de
l'article et le numéro de série, ainsi que la date de fabrication de l'appa-
reil.
2.6
Respecter les directives et règlementations suivantes :
• Prescriptions locales, règlementations du fournisseur d'électricité et
0010038947-003
autres règles applicables
• Règlementations nationales régissant la construction
• EN 50160 (Caractéristiques de la tension dans les réseaux publics
d'approvisionnement en électricité)
• EN 12828 (Installations de chauffage dans les bâtiments - concep-
tion des installations de chauffage à eau chaude sanitaire)
• EN 1717 (Protection anti-impuretés de l'eau potable dans les instal-
lations à eau potable)
• EN 378 (Systèmes de réfrigération et pompes à chaleur - Exigences
de sécurité et environnementales)
• EN 60335-2-40 (Règles particulières pour les pompes à chaleur
électriques, les climatiseurs et les déshumidificateurs)
2.7
5
2.7.1
Les composants suivants ne sont pas inclus dans la livraison standard,
mais ils sont nécessaires pour le démarrage et le fonctionnement initial
6
du système.
Système de chauffage :
7
• Pompe de circulation du système de chauffage
• Ballon tampon
• Vase d'expansion à membrane
• Vanne à capuchon du vase d'expansion
• Purgeur automatique [VL1] du ballon tampon
• Filtre/Séparateur d'oxyde magnétique de fer (non nécessaire si l'ins-
tallation ne comprend que le chauffage par le sol récemment installé)
• Équipement pour le remplissage du système de le chauffage
Pompe à chaleur :
0010038948-002
• Vanne manuelle [VC4] entre l'unité intérieure et la pompe à chaleur.
Cette vanne est utilisée lors du remplissage et de la purge de l'instal-
lation. Comme il est interdit de désolidariser complètement la pompe
à chaleur de l'unité intérieure, une seule vanne est nécessaire.
2.7.2
Les accessoires suivants peuvent être ajoutés et ne sont pas nécessaires
au fonctionnement du système.
• Ballon d'eau chaude sanitaire (chauffe-eau)
• Purgeur automatique du ballon d'ECS
• Vanne thermostatique pour eau chaude
• Soupape différentielle d'ECS
Position de la plaque signalétique, intérieur de l'appareil
Plaque signalétique*
Règlements

Accessoires

Composants du système nécessaires

Accessoires en option

Compress 6800i AW – 6721850661 (2022/09)
