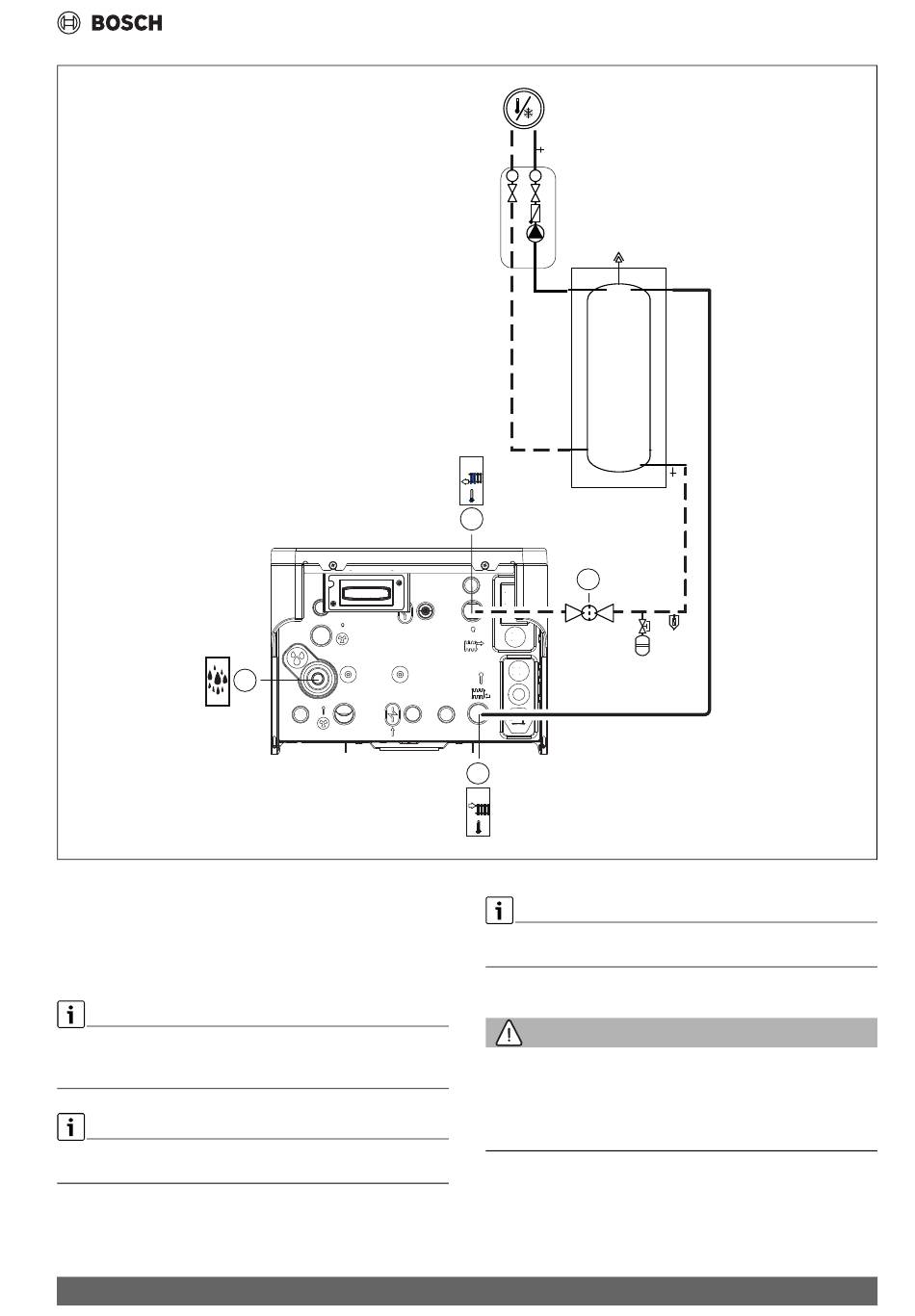

Fig. 15 Raccordement de l'unité intérieure au système de chauffage
[1] Conduite de retour du système de chauffage
[2] Filtre à particules [SC1]
[3] Conduite de départ du système de chauffage
[4] Raccord de vidange de la soupape de sécurité
5.5 Pompe du système de chauffage (PC1)
Selon la configuration du système de chauffage, une pompe à chaleur est
nécessaire. Elle est sélectionnée en fonction des exigences en matière
de débit et de perte de charge.
La pompe PC1 doit toujours être raccordée à l'unité intérieure, dans le
respect du schéma de câblage.
Compress 6800i AW – 6721850661 (2022/09)
4
T T
VL1
1
2
3
Charge maximale de la sortie relais pour la pompe PC1 : 6 A cos> 0,4.
Si la charge est plus importante, montage d'un relais intermédiaire.
5.6 Raccordement de l'unité intérieure à l'eau chaude
AVERTISSEMENT
Risque de dommages du système
Si le fonctionnement de la soupape de sécurité ne peut être garanti, une
pression excessive se produit dans le système.
▶ AVERTISSEMENT – Veiller à ce que la sortie de la soupape différen-
tielle ne soit jamais bouchée ou fermée.
Raccordements de conduites
0010039086-003
13
