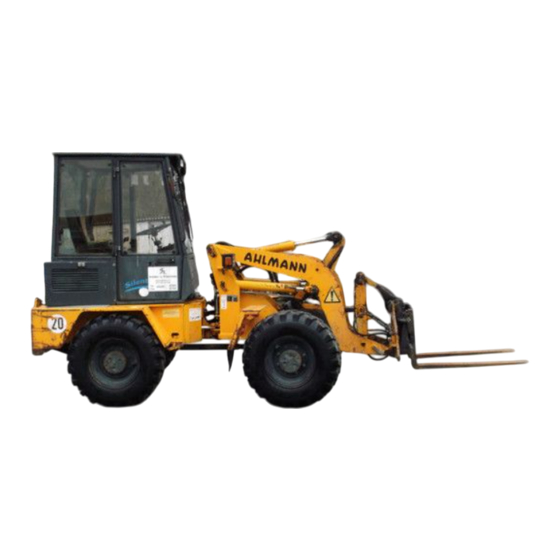

ahlmann AL70 Manuel De L'opérateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
All manuals and user guides at all-guides.com
BETRIEBSANLEITUNG
KNICK-LADER
MANUEL DE L'OPERATEUR
CHARGEUSE ARTICULEE
OPERATING INSTRUCTIONS
ARTICULATED-LOADER
Ahlmann Baumaschinen GmbH
Telefon 04331/351-01
AL70
Teletex (17) 433 111
AL70
AL70
D-24782 Büdelsdorf
Telefax 04331/32046

Publicité

Table des Matières
loading

Manuels Connexes pour ahlmann AL70

Sommaire des Matières pour ahlmann AL70

  • Page 1 All manuals and user guides at all-guides.com BETRIEBSANLEITUNG AL70 KNICK-LADER MANUEL DE L'OPERATEUR AL70 CHARGEUSE ARTICULEE OPERATING INSTRUCTIONS AL70 ARTICULATED-LOADER Ahlmann Baumaschinen GmbH D-24782 Büdelsdorf Telefon 04331/351-01 Teletex (17) 433 111 Telefax 04331/32046...

  • Page 2: Manuel De Service

    Ahlmann’s vast pro- partie de la gamme de production de duct range covering a wide variety „Ahlmann Baumaschinen“ sont of working tasks.
  • Page 3 All manuals and user guides at all-guides.com Im Abschnitt "Wartung" sind alle Wartungsarbeiten und Funktions- prüfungen beschrieben, die von ein- gewiesenem Personal durchgeführt werden müssen. Nicht beschrieben sind größere Instandsetzungen, welche nur vom Hersteller autorisierten und geschul- ten Personal durchgeführt werden dürfen.

  • Page 4: Indications Pratiques Pour Se Servir Du Manuel De Service

    All manuals and user guides at all-guides.com Dans le chapitre „entretien“, vous In the “Maintenance” section, all trouverez la description de tous les maintenance work and operation travaux d’entretien et de contrôles tests are described which can be de fonction pouvant être faits par carried out by trained personnel.
  • Page 5 All manuals and user guides at all-guides.com Verwendete Abkürzungen = Unfallverhütungsvor- schrift StVZO = Straßenverkehrszulas- sungsordnung Ausgabe: 03.95 Druck: 08.95 L06M...
  • Page 6 All manuals and user guides at all-guides.com Abréviations Abbreviations used: = Unfallverhütungsvorschrift = Unfallverhütungsvorschrift (Règlement de Prévoyance (Accident Prevention Re- contre les Accidents) gulations) StVZO = Straßenverkehrszulas- StVZO = Straßenverkehrzulas- sungsordnung (prescrip- sungsordnung (German tions de l’arrêté ministériel Traffic Regulations) en vue des véhicules routiers) Edition 03.95...

  • Page 7: Table Des Matières

    All manuals and user guides at all-guides.com Inhaltsverzeichnis Grundlegende Sicher- heitshinweise 1- 1 Warnhinweise und Symbole 1- 1 Bestimmungsgemäße Verwendung 1- 1 Organisatorische Maßnahmen 1- 2 Personalauswahl und -qualifikation 1- 4 Sicherheitshinweise zu bestimmten Betriebsphasen 1- 5 1.5.1 Normalbetrieb 1- 5 1.5.2 Sonderarbeiten im Rahmen der Nutzung des Gerätes und Stö-...
  • Page 8 All manuals and user guides at all-guides.com Table de matières Table of contents Consignes de sécurité Fundamental safety fondamentales 1- 1 instruction 1- 1 Signaux d’attention et Warnings and symbols 1- 1 symboles 1- 1 Utilisation conforme à Use of the loader as l'emploi prévu 1- 1 authorized...
  • Page 9 All manuals and user guides at all-guides.com Beschilderung 2- 1 Warn- und Hinweis- schilder 2 - 1 Symbole 2 - 2 Technische Daten 3- 1 Gerät 3 - 1 Motor 3 - 1 Anlasser 3 - 1 Drehstromgenerator 3 - 1 Hydrostatischer Fahrantrieb 3 - 1...
  • Page 10 All manuals and user guides at all-guides.com Signalisation 2 - 1 Signs 2 - 1 Signaux de danger et Warning and information d’indication 2 - 1 signs 2 - 1 Symboles 2 - 2 Symbols 2 - 2 Caractéristiques Technical Data 3 - 1 techniques 3 - 1...
  • Page 11 All manuals and user guides at all-guides.com Bedienung 5 - 1 Prüfungen vor Inbetriebnahme 5 - 1 Inbetriebnahme 5 - 1 5.2.1 Dieselmotor anlassen 5 - 1 5.2.2 Fahren mit dem Gerät auf öffentlichen Straßen 5 - 2 5.2.3 Arbeiten mit dem Gerät 5 - 3 5.2.4 Heizungs- und...
  • Page 12 All manuals and user guides at all-guides.com Utilisation/Commandes 5 - 1 Operation 5 - 1 Contrôles avant la Pre-use Check 5 - 1 mise en marche 5 - 1 Mise en marche 5 - 1 Starting up 5 - 1 5.2.1 Démarrage du moteur 5.2.1 Starting the Diesel Diesel...
  • Page 13 All manuals and user guides at all-guides.com Bergen, Abschlep- pen, Verzurren, Kranverlasten 7- 1 Bergen, Abschleppen, Verzurren 7 - 1 Kranverlasten 7 - 2 Wartung 8- 1 Wartungshinweise 8 - 1 Wartungsarbeiten 8 - 2 8.2.1 Ölstandskontrolle Motor 8 - 2 8.2.2 Ölstandskontrolle Achsen 8 - 2...
  • Page 14 All manuals and user guides at all-guides.com Dépannage, remorquage, Rescue, Towing, amarrage, grutage 7- 1 Lashing, Lifting 7- 1 Dépannage, Rescue, Towing, remorquage, amarrage 7- 1 Lashing 7- 1 Grutage 7- 2 Lifting by crane 7- 2 Entretien 8- 1 Maintenance 8- 1 Remarques pour...
  • Page 15 All manuals and user guides at all-guides.com Anhang 10.1 Elektro-Schaltplan 10.2 Hydraulik-Schaltplan 10.3 Wartungsplan 10.4 Muster “Prüfhinweise für Schaufellader” L06M VIII...
  • Page 16 All manuals and user guides at all-guides.com Annexes Annexes 10.1 Plan de câblage électrique 10.1 Electrical wiring diagram 10.2 Plan du circuit hydraulique 10.2 Hydraulic circuit diagram 10.3 Plan de maintenance 10.3 Maintenance plan 10.4 Muster “Prüfhinweise für 10.4 Muster “Prüfhinweise für Schaufellader”...
  • Page 17 All manuals and user guides at all-guides.com Sicherheitsregeln Règles de sécurité Safety regulations L06M...

  • Page 18: Grundlegende Sicherheitshinweise

    All manuals and user guides at all-guides.com Grundlegende Sicherheitshinweise Warnhinweise und Symbole In der Betriebsanleitung werden fol- gende Benennungen bzw. Zeichen für besonders wichtige Angaben benutzt: HINWEIS besondere Angaben hinsichtlich der wirtschaftlichen Verwendung des Gerätes. ACHTUNG besondere Angaben bzw. Ge- und Verbote zur Schadensverhütung.

  • Page 19: Indications Fondamentales De Sécurité

    All manuals and user guides at all-guides.com Indications fonda- Fundamental safety mentales de sécurité instruction Signaux d’attention et 1.1 Warnings and symbols symboles Les termes, respectivement les In this operation manual the follo- symboles suivants sont utilisés dans wing designations or symbols are le manuel de service pour des indi- used for important information.

  • Page 20: Organisatorische Maßnahmen

    All manuals and user guides at all-guides.com 1.2.2 Das Gerät und alle vom Hersteller zugelassenen Anbauge- räte nur in technisch einwandfrei- em Zustand sowie bestimmungs- gemäß, sicherheits- und gefahren- bewußt unter Beachtung der Betriebsanleitungen (Gerät und Motor) benutzen! Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)! 1.2.3...

  • Page 21: Mesures D'organisation

    All manuals and user guides at all-guides.com 1.2.2 1.2.2 Utiliser la machine et tous The machine and attach- les équipements complémentaires ments may only be used in a technical autorisés par le fabricant unique- non-objectionable condi-tion, taking ment lorsqu’elle/ils sont en parfait all safety regulations especially with état du point de vue technique et regard to the operating manuals...
  • Page 22 All manuals and user guides at all-guides.com Straßenverkehrsrechtliche Rege- lungen sind ebenfalls zu beachten. 1.3.3 Das mit Tätigkeiten an und mit dem Gerät beauftragte Personal ist verpflichtet, vor Arbeitsbeginn die Betriebsanleitungen (Gerät und Motor), und hier besonders das Kapitel Sicherheitshinweise, zu lesen.
  • Page 23 All manuals and user guides at all-guides.com Les réglementations en matière de Traffic regulations must also be circulation routière sont également observed. à respecter. 1.3.3 1.3.3 Le personnel chargé de The personnel in charge of travailler sur et avec la machine working with the machine must read doit lire le manuel de service the operating manual (machine and...

  • Page 24: Personalauswahl Und -Qualifikation

    All manuals and user guides at all-guides.com 1.3.9 Keine Veränderungen, An- und Umbauten am Gerät, die die Sicherheit beeinträchtigen können, ohne Genehmigung des Herstel- lers vornehmen! Dies gilt auch für den Einbau und die Einstellung von Sicherheitseinrichtungen und -ven- tilen sowie für das Schweißen an tragenden Teilen.

  • Page 25: Obligations Fondamentales

    All manuals and user guides at all-guides.com 1.3.9 1.3.9 Ne procéder à aucune Without the manufactur-er’s mesure de transformation ou de consent, do not make any montage d’éléments supplémen- modifications or conversions to the taires sur la machine susceptible machine which could affect safety. de se répercuter sur la sécurité...

  • Page 26: Sicherheitshinweise Zu Bestimmten Betriebsphasen

    All manuals and user guides at all-guides.com 1.4.2 Arbeiten an elektrischen Ausrüstungen des Gerätes dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektro- fachkraft gemäß den elektrotech- nischen Regeln vorgenommen werden. 1.4.3 Arbeiten an Fahrwerk, Brems- und Lenkanlage darf nur hierfür ausgebildetes Fachperso- nal durchführen!

  • Page 27: Consignes De Sécurité Pour Des Phases De Fonctionnement Déterminées

    All manuals and user guides at all-guides.com 1.4.2 1.4.2 travaux Electrical work on the équipements électriques de la machine may only be carried out by machine ne peuvent être effectués a qualified electrician or persons que par un spécialiste en électricité supervised by a qualified electrician ou par des personnes initiées sous according to the electrotechnical...
  • Page 28 All manuals and user guides at all-guides.com 1.5.1.6 Vor Arbeitsbeginn sich an der Einsatzstelle mit der Arbeits- umgebung vertraut machen. Zur Arbeitsumgebung gehören z. B. die Hindernisse im Arbeits- und Ver- kehrsbereich, die Tragfähigkeit des Bodens und notwendige Absiche- rungen der Baustelle zum öffent- lichen Verkehrsbereich.
  • Page 29 All manuals and user guides at all-guides.com 1.5.1.6 1.5.1.6 Avant de commencer le Before commencing work travail, se familiariser avec les make yourself familiar with the conditions de travail existant sur le working environment. This means site. Ces conditions comportent observing obstacles on the working p.ex.
  • Page 30 All manuals and user guides at all-guides.com 1.5.1.12 Der Fahrer muß bei Ge- fahr für Personen Warnzeichen geben. Ggf. ist die Arbeit einzu- stellen. 1.5.1.13 Bei Funktionsstörungen das Gerät sofort stillsetzen und sichern! Störungen umgehend beseitigen lassen! 1.5.1.14 Mindestens einmal pro Schicht das Gerät auf äußerlich erkennbare Schäden und Mängel prüfen! Eingetretene Veränderungen...
  • Page 31 All manuals and user guides at all-guides.com 1.5.1.12 1.5.1.12 En cas de danger pour In case of danger to des personnes, le conducteur doit persons the operator must give donner des signes avertisseurs. appropriate warning signs. It may Le cas échéant, il doit arrêter de be necessary to stop work.
  • Page 32 All manuals and user guides at all-guides.com 1.5.1.20 Ist die Sicht des Fahrers auf seinen Fahr- und Arbeitsbe- reich durch einsatzbedingte Ein- flüsse eingeschränkt, muß er ein- gewiesen werden oder der Fahr- und Arbeitsbereich ist durch eine feste Absperrung zu sichern. 1.5.1.21 Als Einweiser dürfen nur zuverlässige Personen eingesetzt...
  • Page 33 All manuals and user guides at all-guides.com 1.5.1.20 1.5.1.20 La vue du conducteur sur Should the driver’s sight la zone de conduite et de travail of his driving and working area be étant limitée dues aux conditions restricted due to work-induced spéciales de travail, le conducteur influences, he must be given doit être guidé...
  • Page 34 All manuals and user guides at all-guides.com 1.5.1.27 Jede Arbeitsweise unter- lassen, die die Standsicherheit des Gerätes beeinträchtigt! Die Standsicherheit kann beein- trächtigt werden, z. B.: - durch Überlastung, - durch nachgebenden Untergrund, - durch ruckartiges Beschleunigen oder Verzögern von Fahr- und Arbeitsbewegungen, - durch Reversieren aus höherer Fahrgeschwindigkeit,...
  • Page 35 All manuals and user guides at all-guides.com 1.5.1.27 1.5.1.27 Eviter tout mode de travail Avoid such work which susceptible d’entraver la stabilité could have detrimental effect on de la machine! the stability of the machine. La stabilité de la machine peut être The stability can be detrimented amoindrie p.ex.: - par surcharge,...

  • Page 36: Sonderarbeiten Im Rahmen Der Nutzung

    All manuals and user guides at all-guides.com 1.5.1.34 Bei Arbeitspausen und Arbeitsschluß hat der Fahrer das Gerät auf tragfähigem und mög- lichst ebenem Untergrund abzu- stellen und gegen Bewegung zu sichern. 1.5.2 Sonderarbeiten im Rahmen der Nutzung des Gerätes und Störungsbe- seitigung im Arbeitsablauf;...
  • Page 37 All manuals and user guides at all-guides.com 1.5.1.34 1.5.1.34 Pendant les temps de During work-brakes and repos et les arrêts de travail, le after work hours the driver should conducteur doit garer la machine sur endeavor to leave the machine on du terrain solide et plan si possible et good bearing soil and if possible on prendre en plus les mesures de...
  • Page 38 All manuals and user guides at all-guides.com Bei Wartungs- und Instandset- zungsarbeiten unter dem Schaufel- arm müssen - die Schaufelarmstütze nach dem Lösen der Befestigungsschraube (1-1/Pfeil) entnommen, - der Schaufelarm abgestützt (1-2/ Pfeil) und - beide Kugelblockhähne (1-3/ Pfeile) geschlossen werden. 1.5.2.6 Bei Wartungs- und In- standsetzungsarbeiten im Bereich...

  • Page 39: Si La Machine A Été Mise

    All manuals and user guides at all-guides.com Pour des travaux d’entretien et de During maintenance and repair remise en état en-dessous de la work under the bucket arm: flèche porte-godet, il faut - enlever le support de la flèche - the bucket arm support must be porte-godet (1-1/flèche) removed after loosing of the fi- xing bolt (1-1/arrow)
  • Page 40 All manuals and user guides at all-guides.com 1.5.2.11 Das Gerät mit angeschla- gener Last nur verfahren, wenn der Fahrweg möglichst eben ist. 1.5.2.12 Im Hebezeugeinsatz dür- fen Anschläger nur nach Zustim- mung des Fahrers und nur von der Seite an den Ausleger herantreten. Der Fahrer darf die Zustimmung nur erteilen, wenn das Gerät steht und die Arbeitseinrichtung nicht...
  • Page 41 All manuals and user guides at all-guides.com 1.5.2.11 1.5.2.11 Ne déplacer la machine Attached loads may only avec charge élinguée que si le be moved with the machine when chemin de déplacement est aussi the road is graded. plan que possible! 1.5.2.12 1.5.2.12 Lors de travaux de levage,...
  • Page 42 All manuals and user guides at all-guides.com 1.5.2.18 Vor dem Reinigen des Gerätes mit Wasser oder Dampf- strahl (Hochdruckreiniger) oder anderen Reinigungsmitteln alles abdecken/zukleben, wo aus Sicher- heits- und/oder Funktionsgründen kein Wasser/Dampf/Reinigungs- mittel eindringen darf. Besonders gefährdet sind Motorkomponenten wie Einspritzpumpe, Generator, Regler und Anlasser.
  • Page 43 All manuals and user guides at all-guides.com 1.5.2.18 1.5.2.18 Avant de nettoyer la Before cleaning the ma- machine à l’eau ou au jet de vapeur chine with water or steam jet (high (nettoyeur haute-pression) ou avec pressure cleaning unit) or with de- d’autres produits de nettoyage, tergent protect all areas where wa- couvrir/coller toutes les ouvertures...

  • Page 44: Hinweise Auf Besondere Gefahrenarten

    All manuals and user guides at all-guides.com 1.5.2.25 Das Gerät ist einmal jähr- lich durch einen Sachkundigen zu prüfen. Es ist darüber hinaus entsprechend den Einsatzbedin- gungen und den betrieblichen Verhältnissen nach Bedarf durch einen Sachkundigen zu prüfen. 1.5.2.26 Die Prüfergebnisse sind schriftlich festzuhalten und min- destens bis zur nächsten Prüfung aufzubewahren.

  • Page 45: Instructions Concernant Des Catégories De Dangers Particuliers

    All manuals and user guides at all-guides.com 1.5.2.25 1.5.2.25 Une fois par an, la machine The machine must be doit être contrôlée par un expert. Au- checked by a specialist once a year. delà de ce contrôle, dépendant des Furthermore, a specialist must check conditions d’exploitation respectives, the machine whenever necessary et si besoin en est, elle doit être...
  • Page 46 All manuals and user guides at all-guides.com Bei Annäherung an elektrische Freileitungen sind alle Arbeits- bewegungen des Gerätes zu berücksichtigen, z. B. die Aus- legerstellungen, das Pendeln von Seilen und die Abmessungen von angeschlagenen Lasten. Auch Bodenunebenheiten, durch die das Gerät schräg gestellt wird und damit näher an Freileitungen kommt, sind zu beachten.
  • Page 47 All manuals and user guides at all-guides.com Lors de rapprochement à des lignes When approaching overhead lines électriques aériennes, tous les all working movements of the mouvements de travail de la machine must be taken into machine doivent être prises en consideration, e.g.

  • Page 48: Hydraulik

    All manuals and user guides at all-guides.com 1.6.1.6 Geräte- und Anlagen- teile, an denen Inspektions-, Wartungs- und Reparaturarbeiten durchgeführt werden, müssen durch Abklemmen des Minuspols an der Batterie spannungsfrei geschaltet werden. 1.6.2 Hydraulik 1.6.2.1 Arbeiten an hydraulischen Einrichtungen dürfen nur Personen mit speziellen Kenntnissen und Erfahrungen in der Hydraulik durchführen!

  • Page 49: Hydraulique

    All manuals and user guides at all-guides.com 1.6.1.6 1.6.1.6 Si des travaux d’inspec- The cable must be tion, d’entretien ou de réparation disconnected from the negative pole doivent être faits sur des machines of the battery before inspection, et des éléments de machine, maintenance or repair of machine mettre hors tension tout en parts and components.

  • Page 50: Öle, Fette Und Andere Chemische Substanzen

    All manuals and user guides at all-guides.com 1.6.4 Öle, Fette und andere chemische Substanzen 1.6.4.1 Beim Umgang mit Ölen, Fetten und anderen chemischen Substanzen, die für das Produkt geltenden Sicherheitsvorschriften beachten! 1.6.4.2 Vorsicht beim Umgang mit heißen Betriebs- und Hilfsstoffen (Verbrennungs- bzw.

  • Page 51: Risque D'incendie

    All manuals and user guides at all-guides.com 1.6.4 Huile, graisses et autres 1.6.4 Oil, grease and other substances chimiques chemical substances 1.6.4.1 1.6.4.1 Respecter les prescrip- The relevant safety tions de sécurité en vigueur pour le regulations must be observed when produit lors de la manipulation using oil, grease or other chemical d’huiles, de graisses et d’autres...

  • Page 52: Transport Und Abschleppen; Wiederinbetriebnahme

    All manuals and user guides at all-guides.com 1.6.5.2 Schweiß-, Brenn- und Schleifarbeiten am Gerät nur durch- führen, wenn dies ausdrücklich genehmigt ist. Es kann Brand- und Explosionsgefahr bestehen! 1.6.5.3 Vor dem Schweißen, Brennen und Schleifen Gerät und dessen Umgebung von brennbaren Stoffen reinigen und für ausreichen- de Lüftung (in Räumen) sorgen.

  • Page 53: Risque D'explosion

    All manuals and user guides at all-guides.com 1.6.5.2 1.6.5.2 Des travaux de soudage, Only carry out welding, d’oxycoupage ou de meulage ne burning and grinding work on the peuvent être effectués sur la machine when this is explicitly machine que si l’autorisation approved.

  • Page 54: Sicherheitshinweise Für Den Unternehmer Oder Sein Weisungsbefugtes Personal

    All manuals and user guides at all-guides.com 1.8 Sicherheitshinweise für den Unternehmer oder sein weisungsbefugtes Personal 1.8.1 Organisatorische Maß- nahmen 1.8.1.1 Ersatzteile müssen den vom Hersteller festgelegten techni- schen Anforderungen entsprechen. Dies ist bei Originalersatzteilen immer gewährleistet. 1.8.1.2 Standort (liegend hinter Fahrersitz) und Bedienung von Feu- erlöschern bekanntmachen! 1.8.2 Personalauswahl und...

  • Page 55: Consignes De Sécurité Pour L'entrepreneur Ou Son Personnel Autorisé À Donner Des Instructions

    All manuals and user guides at all-guides.com 1.8 Consignes de sécurité 1.8 Safety information for pour l’entrepreneur ou son the contractor or the contrac- personnel autorisé à donner tor’s authorized personnel des instructions 1.8.1 Mesures d’organisa- 1.8.1 Organizational tion measures 1.8.1.1 1.8.1.1 Les pièces de rechange...
  • Page 56 All manuals and user guides at all-guides.com 1.8.2.4 Zu schulendes, anzuler- nendes, einzuweisendes oder im Rahmen einer allgemeinen Aus- bildung befindliches Personal nur unter ständiger Aufsicht einer erfahrenen Person am Gerät tätig werden lassen! 1-20 L06M...
  • Page 57 All manuals and user guides at all-guides.com 1.8.2.4 1.8.2.4 Le personnel en forma- Personnel who are to be tion, apprentissage, initiation ou trained, instructed or working on/ opérant dans le cadre d’une mesure with the machine in the scope of de formation générale ne peut professional training must not work travailler sur/avec la machine que...

  • Page 58: Beschilderung

    All manuals and user guides at all-guides.com Beschilderung Signalisation Signs L06M...

  • Page 59: Warn- Und Hinweisschilder

    All manuals and user guides at all-guides.com Beschilderung Warn- und Hinweisschilder 1 - Der Aufenthalt im Gefahrenbereich ist verboten 2 - Vor Inbetriebnahme Betriebsanleitung durchlesen und beachten 3 - Typenschild Heizeinrichtung ( Lenksäulenverkleidung rechts ) 4 - Typenschild Fahrerkabine (innerhalb der Fahrerkabine) 5 - Höchstgeschwindigkeit 6 - Wartungsplan 7 - ACHTUNG...
  • Page 60 All manuals and user guides at all-guides.com Signalisation Signs Signaux de danger et d’indication Warning and information signs 1 - Le séjour dans la zone de danger est strictement défendu. 1 - Stay clear of the danger area! 2 - Avant la mise en service, lire attentivement les instructions de service 2 - Before start-up, read and observe the operating instructions et les observer.

  • Page 61: Symbole

    All manuals and user guides at all-guides.com 2.2 Symbole HINWEIS Die Sicherungskästen im Gerät (4-14/1) sind nicht beschildert. Die Sicherungsbelegung ist von links nach rechts beschrieben. links: Schlußlicht, links Schlußlicht, rechts/ Standlicht, vorn Arbeitsscheinwerfer 16 A Ölkühler 25 A Abblendlicht, links Abblendlicht, rechts Fernlicht, links Fernlicht, rechts...
  • Page 62 All manuals and user guides at all-guides.com Symboles Symbols TRES IMPORTANT NOTE Les boîtes à fusibles dans la machi- The fuse boxes in the loader (4 -14/1) ne (4-14/1) ne sont pas signalisées. are not labeled. L'emplacement des fusibles est The fuse assignment is described décrit de gauche à...
  • Page 63 All manuals and user guides at all-guides.com Handhebel für Arbeitshydraulik (4-13/1) Schaufelarm 1 - Senken 2 - Heben Schnellwechselvorrichtung 3 - Ankippen 4 - Abkippen Schaufel 3 - Ankippen 4 - Auskippen Staplervorsatz 3 - Zinken ankippen 4 - Zinken abkippen Lasthaken 3 - Lasthaken ankippen 4 - Lasthaken abkippen...
  • Page 64 All manuals and user guides at all-guides.com Levier pour la commande Hand lever for hydraulic hydraulique de travail (4-13/1) loader functions (4-13/1) Flèche porte-godet Bucket arm 1 - abaisser 1 - lower 2 - relever 2 - raise Système d'échange rapide Quick-change devicer 3 - edresser 3 - tilt up...
  • Page 65 All manuals and user guides at all-guides.com Öffnen nur bei stillstehendem Motor Kraftstoffbehälter Hydraulikölbehälter Heizung Anschlagpunkte für Abschleppen/Verzurren/Verlasten L06M...
  • Page 66 All manuals and user guides at all-guides.com N’ouvrir que si le moteur est arrêté To be opened only when engine is stopped Réservoir carburant Fuel Tank Réservoir d’huile hydraulique Hydraulic oil tank Chauffage Heater Points d’accrochage pour Point for towing/lashing remorquage/amarrage/grutage L06M...
  • Page 67 All manuals and user guides at all-guides.com Reifendruck Umschalthebel (4-11/1) - Abblendlicht - Fernlicht UVV-Plakette (jährliche Prüfung gemäß UVV) L06M...
  • Page 68 All manuals and user guides at all-guides.com Pression des pneus Tire pressure Soupape d'inversion (4-11/1) Switch over lever (4-11/1) - feu de croisement - dim light - feu de route - main beam Plaquette UVV Accident prevention regulations (label émis pour attester la confor- plaque mité...
  • Page 69 All manuals and user guides at all-guides.com Schriftzug - Lärmarme Baumaschine - Schalleistungspegel Geräusch außen: 97 dB(A) Schalldruckpegel Geräusch im Fahrerhaus: 77 dB(A) EWG-Übereinstimmungszeichen für Überrollschutzaufbau (ROPS) 86-295 94612 L06M...
  • Page 70 All manuals and user guides at all-guides.com Ecriture „silent“ Character - machine de construction à bruit - Low noise construction machine - réduit - Niveau sonore Acoustic power level bruit dehors: 97 dB (A) Noise outside: 97 dB (A) Niveau de pression acoustique Acoustic pressure level (bruit dans la cabine du conduc- Noise in driver cabin:...

  • Page 71: Technische Daten

    All manuals and user guides at all-guides.com Technische Daten Caractéristiques techniques Technical data L06M...

  • Page 72: Gerät

    All manuals and user guides at all-guides.com Technische Daten HINWEIS Die technischen Daten beziehen sich auf die Bereifung 12,5-18 MPT. Gerät - Höhe 2575 mm - Breite 1800 mm - Radstand 1925 mm - Spur 1400 mm - Betriebsgewicht ohne Anbaugerät 3750 kg - Bodenfreiheit...

  • Page 73: Caractéristiques Techniques

    All manuals and user guides at all-guides.com Caractéristiques Technical Data techniques REMARQUE NOTE Les caractéristiques techniques All technical data refer to tire size sont données pour l’équipement 12,5-18 MPT. avec les pneus 12,5-18 MPT. Machine Loader - Hauteur 2575 mm - Height 2575 mm - Largeur...

  • Page 74: Achslasten

    All manuals and user guides at all-guides.com Achslasten - zul. Achslasten nach StVZO vorne 2000 kg hinten 2800 kg - zul. Gesamtgew. nach StVZO 4500 kg Reifen Zugelassen sind folgende Berei- fungen: - Größe 12,5-18 MPT 6 PR - Reifendruck - vorn 2,0 bar - hinten 2,0 bar...
  • Page 75 All manuals and user guides at all-guides.com Charge par essieu Axle loads - Charge totale par essieu autori- - Perm. Axle loads in acc. w/CUR sée par Code de la Route 2000 kg Front 2000 kg 2800 kg Rear 2800 kg - Poids total autorisé...

  • Page 76: Hydraulikanlage

    All manuals and user guides at all-guides.com 3.11 Hydraulikanlage - Inhalt ca. 53 l - Hydraulikölbehälter 43 l - Förderstrom 63 l/min - Betriebsdruck max. 220 bar - 2 Hubzylinder Ø 80 mm - 1 Kippzylinder Ø 80 mm - 1 Lenkzylinder Ø...

  • Page 77: Indicateur De Colmatage

    All manuals and user guides at all-guides.com 3.11 Equipement hydraulique 3.11 Hydraulic system - Capacité env. 53 l - Capacity approx. 53 l - Capacité du réservoir 43 l - Hydraulic oil tank 43 l - Débit 63 l/min. - Flow 63 l/min.

  • Page 78: Equipements Complémentaires

    All manuals and user guides at all-guides.com 3.17 Anbaugeräte Equipements complémentaires Attachments HINWEIS/REMARQUE IMPORTANTE/IMPORTANT NOTE - Die technischen Daten beziehen sich auf die Bereifung 12,5-18 MPT. - Les caractéristiques techniques se réfèrent aux pneus 12,5-18 MPT. - All technical data refer to tire size 12,5-18 MPT. 3.17.1 Schaufeln/Godets/Buckets L06M...

  • Page 79: Godets Modèle De Godet

    All manuals and user guides at all-guides.com 3.17.1 Schaufeln 3.17.1 Godets Schaufeltyp Standard- Mehrzweck- Modèle de godet Godet Gedet multi- schaufel schaufel standard foncutions Schaufelvolumen m³ 0,70 0,60 Volume du godet m³ 0,70 0,60 Schaufelbreite 1800 1800 Largeur du godet 1800 1800 Schüttgutdichte...

  • Page 80: Staplervorsatz/Palettiseur/Fork-Lift Attachment

    All manuals and user guides at all-guides.com 3.17.1 Buckets 3.17.2 Staplervorsatz/Palettiseur/Fork-lift attachment Bucket type Standard Multi-purpose bucket bucket Bucket volume m³ 0,70 0,60 Bucket width 1800 1800 Bulk density t/m³ Uitkiep last - front 34,0 32,6 - swiveled 30,0 28,6 Tear-out force acc.

  • Page 81: Palettiseur

    All manuals and user guides at all-guides.com 3.17.2 Staplervorsatz 3.17.2 Palettiseur kurzer langer Dos de Dos de Gabelrücken Gabelrücken tourche court tourche long Zinkenlänge 1100 1100 Longueur des fourches 1100 1100 Ecartement des fourches (entre’axe) Zinkenabstand (mittig) - mini - min. - maxi 1054 1054...
  • Page 82 All manuals and user guides at all-guides.com 3.17.2 Fork-lift attachment short long backrest backrest Fork length 1100 1100 Fork spacing (centric) - min. - max. 1054 1054 Permissible payload level terrain (Stability safety factor 0.8) - front 1870 1850 - bend in 1630 1610 rough terrain...

  • Page 83: Description

    All manuals and user guides at all-guides.com Beschreibung Description Description L06M...

  • Page 84: Beschreibung

    All manuals and user guides at all-guides.com Beschreibung Übersicht Bild 4-1 1 - Schaufelschutz 2 - Schaufel/ Anbaugerät 3 - Kippstange 4 - Umlenkhebel 5 - Kippzylinder 6 - Schaufelarm 7 - Hubzylinder 8 - Kraftstoffbehälter 9 - Fahrerhaus 10 - Antriebsmotor 11 - Hinterachse 12 - Knickpendelgelenk 13 - Vorderachse...

  • Page 85: Vue Générale

    All manuals and user guides at all-guides.com Description Description 4.1 Vue générale 4.1 Component designation Fig. 4-1 Fig. 4-1 1 - Protection de godet 1 - Bucket protection 2 - Godet /Equipements 2 - Bucket/Attachment complémentaires 3 - Barre de déversement 3 - Tilt shaft 4 - Renvoi 4 - Pivot arm...
  • Page 86 All manuals and user guides at all-guides.com Gerät Fahrwerk Die Axialkolbenpumpe für die Fahr- hydraulik wird vom Dieselmotor angetrieben. Höchstdruckschläuche verbinden die Axialkolbenpumpe mit dem Axialkolbenmotor. Der Axial- kolbenmotor ist mit dem Vorsatz- getriebe an der Hinterachse (mit Planetentrieb) direkt verbunden. Das Drehmoment des Axialkolben- motors wird vom Vorsatzgetriebe in die Hinterachse direkt und zur Vor-...

  • Page 87: Machine

    All manuals and user guides at all-guides.com Machine Loader Train de roulement Undercarriage La pompe à pistons axiaux pour The axial piston pump for the hy- l’hydraulique du train de roulement draulic drive is driven by the Diesel est entraînée par le moteur Diesel. engine.
  • Page 88 All manuals and user guides at all-guides.com Lenkanlage Die hydrostatische Lenkanlage wird über ein Prioritätsventil von einer Zahnradpumpe gespeist. Mit gerin- gem Kraftaufwand am Lenkrad wird der Ölstrom über eine Lenkeinheit in den Lenkzylinder geleitet. Notlenkung Die hydrostatische Lenkanlage ist auch bei ausgefallenem Diesel- motor bedingt wirksam.
  • Page 89 All manuals and user guides at all-guides.com Direction Steering system Une pompe à engrenages alimen- The power for the hydrostatic stee- te la direction hydrostatique via une ring system is supplied via a priority soupape de priorité. Au moindre valve from a gear-type pump. With effort sur le volant, l’huile est a minimum of effort on the steering dirigée vers le vérin de direction...
  • Page 90 All manuals and user guides at all-guides.com Feststellbremse Das Gerät ist mit einer von Hand- kraft betätigten Festellbremse aus- gerüstet. Wirksam wird die Fest- stellbremse durch einen Hand- hebel (4-3/Pfeil), der sich rechts neben dem Fahrersitz befindet und über einen Bowdenzug die Trom- melbremse betätigt.
  • Page 91 All manuals and user guides at all-guides.com Frein de parking Parking brake La machine est équipée d’un frein The loader is equipped with a hand- de parking manoeuvrable à la main. operated parking brake. The par- Le frein est actionné par un levier à king brake is actuated by the hand main (4-3/flèche) situé...

  • Page 92: Kraftstoffversorgungsanlage

    All manuals and user guides at all-guides.com Kraftstoffversorgungsanlage Der Kraftstoffbehälter befindet sich im Vorderwagen. Die Überwachung des Behälterinhalts erfolgt durch einen elektrischen Kraftstoffanzeiger im Fahrerhaus (4-14/2). Der Einfüll- stutzen befindet sich auf der linken Seite im Vorderwagen (4-5/Pfeil). Bild 4-5 Luftfilteranlage Trockenluftfilteranlage mit Sicher- heitspatrone und Staubaustrag-...
  • Page 93 All manuals and user guides at all-guides.com Alimentation en carburant Fuel supply system Le réservoir de carburant se trouve The fuel tank is located on the à l’avant de la machine. Un indica- right frame side bar. An electrical teur électrique de niveau (4-14/2) fuel gauge in the operator’s cabin situé...
  • Page 94 All manuals and user guides at all-guides.com GEFAHR Die Schwimmstellung darf nur in unterster Schaufelstellung einge- schaltet werden. HINWEIS Verfügt das Gerät über eine Rohr- bruchsicherung ist die Schwimm- stellung funktionsunfähig. Rohrbruchsicherung (Sonderausstattung) An den Hub- und dem Kippzylinder ist bodenseitig je ein Rohrbruch- sicherungsventil eingebaut.

  • Page 95: Butée De Déversement

    All manuals and user guides at all-guides.com DANGER DANGER La position de flottement ne doit The levelling device may only be être enclenchée que lorsque le switched on in the lowest bucket godet se trouve en position basse. position. REMARQUE NOTE Si la machine est équipée d’une The levelling device cannot be ope-...
  • Page 96 All manuals and user guides at all-guides.com Ausstattung Fahrersitz Hydraulisch gefederter Fahrersitz mit Beckengurt, Gewichtsausgleich, Horizontaleinstellung, Sitzhöhen- Schnelleinstellung sowie Einstell- möglichkeiten für Rückenlehne und Neigungswinkel. Fahrerkabine Serienmäßige ROPS-Ausführung mit EWG-Übereinstimmungsbe- scheinigung. Bequemer Ein- und Ausstieg von beiden Seiten. Ab- schließbare Türen, Front- und Heck- scheibenwischer/-wascher, Son- nenblende, gute Rundumsicht, um- schaltbare Heizungs- und Belüf-...

  • Page 97: Equipements Siège Du Conducteur

    All manuals and user guides at all-guides.com Equipements Equipment Siège du conducteur Driver’s seat Siège à suspension hydraulique The driver’s seat is hydraulically avec assise, équilibrage de poids, and resilient mounted and provi- réglage horizontal, réglage en haut- ded with weight compensation and eur rapide ainsi que possibilités de seat belt.
  • Page 98 All manuals and user guides at all-guides.com (9) Radmuttern des zu wechseln- den Rades so weit lösen, bis das weitere Lösen ohne größeren Kraft- aufwand möglich ist. (10) Geeigneten Wagenheber (Mindesttragfähigkeit 3,0 t) von der Seite unter die Achsbrücke im Bereich der Achsbefestigung mittig und abrutschsicher ansetzen (4-7) und die Vorder-/Hinterachse seit-...

  • Page 99: Remplissage Des Pneus

    All manuals and user guides at all-guides.com (9) Desserrer les écrous de la roue (9) Loosen the wheel nuts of the à changer jusqu’à ce qu’ils puissent wheel to be changed so that they être desserrés sans grand effort. are loose but do not remove them. (10) Choisir un cric approprié...
  • Page 100 All manuals and user guides at all-guides.com (4) Reifenfüllventil mit Füll- schlauch auf die Verbindungsmutter schrauben. (5) Lösung von einem höher liegenden Behälter einlaufen las- sen. (6) Von Zeit zu Zeit Entlüftungs- knopf am Reifenfüllventil betätigen (4-9/Pfeil). (7) Reifenfüllventil abschrauben. Ventileinsatz eindrehen und Reifen Bild 4-9 mit vorgeschriebenem Luftdruck...
  • Page 101 All manuals and user guides at all-guides.com (4) Visser la vanne de remplis- (4) Screw tire filling valve with hose sage avec le tuyau de gonflage sur onto the connection nut. le raccord de connexion. (5) Pour le remplissage, placer le (5) Fill mixture from an container récipient avec la solution à...

  • Page 102: Bedienelemente

    All manuals and user guides at all-guides.com Bedienelemente Bild 4-11 1 - Blinkerschalter/Hebel 3 - Fahrpedal - oben - Abblendlicht 4 - Handhebel für Heizung/ - unten - Fernlicht Wärmemengenregulierung - Druckknopf - Signalhorn 5 - Pedal für Inchung 2 - Vorratsbehälter 6 - Pedal für Betriebsbremse für Wascheranlage 7 - Lenkrad...
  • Page 103 All manuals and user guides at all-guides.com Organes de commande Operating elements Bild 4-11 Bild 4-11 1 - Commande des clignotants/levier 3 - Pédale d’accélérateur 1 - Turn indicator switch/lever 4 - Lever for heater/heat adjust - en haut - feux de croisement 4 - Levier à...
  • Page 104 All manuals and user guides at all-guides.com Armaturen Armaturenkasten 1 20 1 16 Ausschnitt Bild 4-14 1 - Sicherungskasten links/rechts 2 - Kraftstoffanzeige 3 - Betriebsstundenzähler 4 - Steckdose 5 - Drehschalter für Heizungs-/Belüftungsanlage 6 - Anlaßschalter 7 - Ladekontrolleuchte 8 - Kontrolleuchte Fernlicht 9 - Kontrolleuchte Motoröltemperatur 10 - nicht belegt...
  • Page 105 All manuals and user guides at all-guides.com Tableau de bord Instrument panel Tableau de bord Instrument panel 1 20 1 20 1 16 1 16 Partial view Vue partielle Fig. 4-14 Fig. 4-14 1 - Sécurités gauche/droite 1 - Fuse box left/right 2 - Indicateur de carburant 2 - Fuel gauge 3 - Compteur d’heures de fonctionnement...
  • Page 106 All manuals and user guides at all-guides.com Bedienung Conduite de véhicule Operation L06M...

  • Page 107: Bedienung

    All manuals and user guides at all-guides.com Bedienung Prüfungen vor Inbe- triebnahme - Motorölstand (siehe Betriebsan- leitung Motor) - Hydraulikölstand - Batterieflüssigkeitsstand - Beleuchtungsanlage - Sitzeinstellung - Kugelblockhähne (1-3/Pfeile) ggf. öffnen - Schaufelarmstütze (1-2/Pfeil) ggf. entfernen - Einknicksicherung (1-4/Pfeil) ggf. entfernen Inbetriebnahme 5.2.1 Dieselmotor anlassen...

  • Page 108: Contrôles Avant La Mise En Marche

    All manuals and user guides at all-guides.com Utilisation/Commandes Operation Contrôles avant la Pre-use Check mise en marche - Niveau d’huile moteur (voir instruc- - Engine oil level (see Engine tions de service pour le moteur) Operating Instructions) - Niveau d’huile hydraulique - Hydraulic oil level - Niveau de liquide batterie - Battery fluid level...

  • Page 109: Fahren Mit Dem Gerät Auf Öffentlichen Straßen

    All manuals and user guides at all-guides.com 5.2.2 Fahren mit dem Gerät auf öffentlichen Straßen ACHTUNG - Das Fahren auf öffentlichen Straßen ist nur mit Standard-, Mehrzweck- oder Leichtgutschau- fel und nur mit Schaufelschutz erlaubt. - Ein Warndreineck und ein Ver- bandskasten sind im Gerät mit- zuführen.

  • Page 110: Conduite De L'engin Sur Les Voies Publiques

    All manuals and user guides at all-guides.com 5.2.2 Conduite de l’engin 5.2.2 Driving the loader on sur les voies publiques public roads ATTENTION CAUTION - La conduite sur la voie publique - Driving on public roads is only est autorisée uniquement avec permitted with standard, multi- les godets standards, multi- purpose and light-weight materi-...

  • Page 111: Arbeiten Mit Dem Gerät

    All manuals and user guides at all-guides.com (5) Beleuchtungskontrolle durch- führen. (6) Beide Türen schließen. GEFAHR - Fahren auf öffentlichen Straßen mit gefüllter Schaufel ist verboten. - Die Schwimmstellung darf beim Befahren von öffentlichen Straßen nicht betätigt werden. (7) Feststellbremse (4-13/3) lösen. (8) Hydraulische Fahrstufe II (4-13/4) vorwählen.

  • Page 112: Travaux Avec L'engin

    All manuals and user guides at all-guides.com (5) Vérifier l’éclairage. (5) Check that the lighting system functions correctly. (6) Fermer les deux portes. (6) Close both doors. DANGER DANGER - Driving on public roads with the - Il est interdit de rouler sur la voie bucket filled is forbidden.
  • Page 113 All manuals and user guides at all-guides.com Zum Erreichen der vollen Leistungs- fähigkeit ist das Zusammenwirken von Vortrieb und Arbeitshydraulik erforderlich. Die Steuerung der ver- fügbaren Kräfte obliegt dem Bedie- ner in Abhängigkeit von den Ein- satzverhältnissen über Fahrpedal, Inchung und Handhebel für Arbeits- hydraulik.
  • Page 114 All manuals and user guides at all-guides.com Pour atteindre un maximum de per- To attain full performance, the com- formance, il faut combiner la trac- bined action of propulsion and the tion propulsive et l’hydraulique de hydraulic loader functions is ne- travail.

  • Page 115: Heizungs- Und

    All manuals and user guides at all-guides.com ACHTUNG Leuchtet während des Betriebes die Kontrolleuchte für Hydrauliköltem- peratur (4-14/11) auf, ist das Gerät sofort stillzusetzen und die Ursa- che hierfür durch einen Sachkundi- gen in der Hydraulik zu ermitteln und die Störung zu beseitigen. 5.2.4 Heizungs- und Belüftungsanlage...

  • Page 116: Système De Chauffage Et D'aération

    All manuals and user guides at all-guides.com CAUTION ATTENTION If during operation the hydraulic oil Si la lampe-témoin de température temperature monitoring lamp de l’huile hydraulique (4-14/11) (4-14/11) is illuminated stop the s’allume pendant le fonctionnement, machine immediately. An expert has l’engin doit immédiatement être to look for the cause and has to immobilisé...

  • Page 117: Außerbetriebsetzen

    All manuals and user guides at all-guides.com Außerbetriebsetzen 5.3.1 Gerät abstellen (1) Gerät auf festem Untergrund anhalten, nach Möglichkeit nicht auf Steigungen. (2) Die Schaufel bzw. frontale Anbaugeräte auf dem Boden ab- setzen. (3) Fahrschalter (4-13/5) in "0"- Stellung bringen. (4) Feststellbremse (4-13/3) an- ziehen.

  • Page 118: Mise Hors Service

    All manuals and user guides at all-guides.com Mise hors service Stopping loader operation 5.3.1 Parcage de l’engin 5.3.1 Parking the loader (1) Parquer l’engin sur un sol (1) Stop the loader on solid ferme, si possible pas sur une ground; if possible, not on a slope. pente.

  • Page 119: Heizungs- Und Belüftungsanlage Ausschalten

    All manuals and user guides at all-guides.com 5.3.3 Heizungs- und Belüf- tungsanlage ausschalten (1) Warmluftzufuhr (5-4/2) abstel- len. (2) Gebläsedrehschalter (5-5/ Pfeil) in "0"- Stellung drehen. 5.3.4 Gerät verlassen (1) Beide Kugelblockhähne (1-3/ Pfeile) schließen. (2) Zündschlüssel abziehen und Türen verschließen. Fahrersitz einstellen (1) Die Sitzfederung läßt sich mit Hilfe des Handrades (5-6/1) auf das...

  • Page 120: Arrêt Du Système De Chauffage Et D'aération

    All manuals and user guides at all-guides.com 5.3.3 Arrêt du système de 5.3.3 Switching off the chauffage et d’aération heating and ventilation system (1) Fermer l’arrivée d’air chaud (1) Shut off the warm air supply (5-4/2). (5-4/2). (2) Mettre le commutateur du (2) Turn the switch (5-5/ arrow) to ventilateur (5-5/flèche) dans la the “0”...

  • Page 121: Anbaugeräte

    All manuals and user guides at all-guides.com Anbaugeräte Equipements complémentaires Attachments L06M...

  • Page 122: An- Und Abbau Von Anbaugeräten Ohne

    All manuals and user guides at all-guides.com Anbaugeräte An- und Abbau von An- baugeräten ohne hydrau- lischen Anschluß 6.1.1 Schaufel Anbau Bild 6-1 (1) Schaufelarm in unterste Stel- lung bringen und Schnellwechsel- vorrichtung abkippen. (2) Gerät an Schaufel heranfahren (6-1). (3) Mit Schnellwechselvorrich- tung Schaufel aufnehmen und bei gleichzeitigem Ankippen der...

  • Page 123: Equipements Complémentaires

    All manuals and user guides at all-guides.com Equipements Attachments complémentaires Montage et démontage Mounting and dismoun- des équipements complé- ting the attachments using mentaires sans le raccorde- the hydraulic quick-change ment hydraulique device without hydraulic con- nections 6.1.1 Godet 6.1.1 Bucket Montage Mounting (1) Placer la flèche porte-godet...

  • Page 124: Staplervorsatz

    All manuals and user guides at all-guides.com Abbau (1) Schaufel auf den Boden stand- sicher absetzen. (2) Mit Handhebel für Zusatz- hydraulik (4-13/2) Schaufel entrie- geln. (3) Schnellwechselvorrichtung abkippen und rückwärts heraus- fahren. HINWEIS Das Typenschild befindet sich auf der Schaufelrückenseite rechts Bild 6-4 unterhalb des Querträgers (6-2/ Pfeil).

  • Page 125: Démontage

    All manuals and user guides at all-guides.com Démontage Dismounting (1) Déposer le godet en position (1) Place the bucket firmly on the stable sur le sol. ground. (2) Déverrouiller le godet au (2) Unlock the bucket by using moyen du levier pour l’hydraulique the hand lever of the additional additionnelle (4-13/2).

  • Page 126: 1Abkippsperre

    All manuals and user guides at all-guides.com 6.1.2.1 Abkippsperre (Sonderausstattung) Anbau des Staplervorsatzes bei einem Gerät, das mit einer Abkippsperre ausgerüstet ist: (1) Anschlagschraube an der Staplervorsatz-Tragplatte (6-7/Pfeil) soweit wie möglich hineindrehen. (2) Das Aufnehmen, Einhängen Bild 6-7 und Verriegeln des Staplervor- satzes erfolgt analog zur Schaufel (Abschnitt 6.1.1).

  • Page 127: Dumping Lock

    All manuals and user guides at all-guides.com 6.1.2.1 Butée de déversement 6.1.2.1 Dumping lock (Option) (optional equipment) Montage du palettiseur sur un engin Mounting of the fork lift attachment équipé de la butée de déversement: on a loader which is equipped with dumping lock: (1) Visser au maximum la vis de (1) Screw in stop screw at the fork...

  • Page 128: Lasthaken

    All manuals and user guides at all-guides.com 6.1.3 Lasthaken HINWEIS - Bild 6-9 zeigt das Gerät mit Last- haken. - Der An- und Abbau wird analog zur Schaufel (Abschnitt 6.1.1) durchgeführt. GEFAHR - Die beiden Spannklauen der Schnellwechselvorrichtung müs- Bild 6-9 sen sich auf beiden Seiten deut- lich erkennbar hinter den Halte- blechen der Lasthakenaufhän-...

  • Page 129: Crochet De Grue

    All manuals and user guides at all-guides.com 6.1.3 Crochet de grue 6.1.3 Lifting hook REMARQUE NOTE - La figure 6-9 montre l’engin - Fig. 6-9 shows the lifting hook. équipé avec le crochet de grue. - Le montage et le démontage - Mounting and dismounting are s’effectuent de la même manière carried out in the same way as...
  • Page 130 All manuals and user guides at all-guides.com (3) Mit Schnellwechselvorrichtung Schaufel aufnehmen und bei gleich- zeitigem Ankippen der Schnell- wechselvorrichtung Schaufel anhe- ben bis Schnellwechselvorrichtung anliegt (6-12). (4) Mit Handhebel für Zusatzhy- draulik (4-13/2) Schaufel verriegeln. (5) Einhängung und Verriegelung links und rechts prüfen.
  • Page 131 All manuals and user guides at all-guides.com (3) Soulever le godet avec le (3) Pick up the bucket using the dispositif de changement rapide et quick-change device and at the incliner celui-ci jusqu’à l’assem- same time, by tilting the quick- blage parfait (6-12).
  • Page 132 All manuals and user guides at all-guides.com Abbau (1) Mehrzweckschaufel auf dem Boden standsicher ablegen. (2) Motor abstellen. (3) Druck aus den Hydrauliklei- tungen durch Hin- und Herbewe- gungen des Handhebels für Zu- satzhydraulik (4-13/2) beseitigen. (4) Der Abbau erfolgt in umge- kehrter Reihenfolge zum Anbau.

  • Page 133: Remarques Sur L'utilisation Du Godet Multi-Fonctions

    All manuals and user guides at all-guides.com Démontage Dismounting (1) Déposer le godet multi-fonc- (1) Place the multi-purpose tions dans une position stable sur bucket firmly on the ground. le sol. (2) Arrêter le moteur. (2) Stop the engine. (3) Faire chuter la pression dans (3) Remove the pressure from the les canalisations hydrauliques en hydraulic lines with back and forth...

  • Page 134: Seitenkippschaufel

    All manuals and user guides at all-guides.com 6.2.2 Seitenkippschaufel HINWEIS - Bild 6-18 zeigt die Seitenkipp- stellung in ausgekippter Stellung. - Der An- und Abbau wird analog zur Mehrzweckschaufel (Ab- schnitt 6.2.1) durchgeführt. - Das Typenschild befindet sich auf der Schaufelrückenseite Bild 6-18 rechts oben.

  • Page 135: Godet À Déversement Latéral

    All manuals and user guides at all-guides.com 6.2.2 Godet à déversement 6.2.2 Side dump bucket latéral REMARQUE NOTE - La figure 6-18 montre le godet à - Figure 6-18 shows the side dump déversement latéral dans la po- bucket in dumping position. sition de déversement.

  • Page 136: Bergen, Abschleppen, Verzurren, Kranverlasten

    All manuals and user guides at all-guides.com Bergen, Abschleppen, Verzurren, Kranverlasten Dépannage, remorquage, amarrage, grutage Rescue, Towing, Lashing, Lifting L06M...

  • Page 137: Bergen, Abschleppen Verzurren

    All manuals and user guides at all-guides.com 7 Bergen, Abschleppen, Versurren, Kranverlasten 7.1 Bergen, Abschleppen Verzurren ACHTUNG Das Abschleppen auf öffentlichen Straßen ist nur mit leerer Stan- dard-, Mehrzweck- oder Leichtgut- schaufel und nur mit montiertem Schaufelschutz erlaubt. (1) Feststellbremse (4-13/3) an- ziehen.

  • Page 138: Dépannage, Remorquage, Amarrage, Grutage

    All manuals and user guides at all-guides.com Dépannage, remor- Rescue, Towing, quage, amarrage, grutage Lashing, Lifting Dépannage, Rescue, Towing, remorquage, amarrage Lashing ATTENTION CAUTION Le remorquage sur la voie publique Towing on public roads is only per- est autorisé uniquement avec les mitted with an empty standard, multi godets standards, multi-fonctions purpose or light bulk bucket and...

  • Page 139: Kranverlasten

    All manuals and user guides at all-guides.com - Nach beendetem Abschleppvor- gang Sechskantmuttern wieder lösen, die Stiftschrauben der beiden Hochdruckbegrenzungs- ventile bis zum Anschlag her- ausschrauben und Sechskant- muttern festziehen. (7) Fahrtrichtungsschalter (4-13/5) in "0"-Stellung bringen. (8) Kippschalter für Warnblinkan- lage (4-14/17) betätigen.

  • Page 140: Grutage

    All manuals and user guides at all-guides.com - Après le remorquage, redévis- - After towing procedure loosen ser les écrous six-pans, dévisser the hexagon lock nuts. Screw les tiges filetées des deux sou- the pins out of both high pressu- papes de limitation de pression re relieve valves until the pins jusqu’à...
  • Page 141 All manuals and user guides at all-guides.com - Die Anschlagmittel (7-4/D) müs- sen senkrecht von den Aufnah- mepunkten des Gerätes (7-1/1 und 7-3/1) nach oben geführt werden. GEFAHR Eine zulässige Tragfähigkeit von mindestens 2,5 t ist für die An- schlagmittel erforderlich. L06M...
  • Page 142 All manuals and user guides at all-guides.com - Les points d’attache (7-4/D) - The lifting ropes (7-4/D) must lead doivent être à la verticale des vertically from the lifting points points de levage de l’engin (7-1/1 (7-1/1 and 7-3/1) of the loader to et 7-3/1).

  • Page 143: Wartung

    All manuals and user guides at all-guides.com Wartung Entretien Maintenance L06M...

  • Page 144: Wartungshinweise

    All manuals and user guides at all-guides.com Wartung Wartungshinweise GEFAHR - Der Motor muß sich im Stillstand befinden. - Bei Arbeiten unter dem Schaufel- arm, ist die Schaufelarmstütze einzulegen (1-2/Pfeil). - Bei Arbeiten im Bereich des Knick- gelenks, ist die Einknicksicherung einzulegen (1-4/Pfeil).

  • Page 145: Remarques Pour L'entretien

    All manuals and user guides at all-guides.com Entretien Maintenance 8.1 Remarques pour l’entretien Maintenance notes DANGER DANGER - Le moteur doit être arrêté. - The engine must be off. - Lors de travaux sous la flèche - When working under the bucket porte-godet, mettre en place le arm, the bucket arm support (1-2/ support de la flèche (1-2/flèche).

  • Page 146: Wartungsarbeiten

    All manuals and user guides at all-guides.com Wartungsarbeiten 8.2.1 Ölstandskontrolle Motor Siehe Betriebsanleitung Motor HINWEIS Der Motor ist durch die Heckklappe zugänglich. 8.2.2 Ölstandskontrolle Achsen Vorderachse (1) Verschlußstopfen aus Achs- brücke (8-1/Pfeil) herausdrehen. HINWEIS - Ölstand muß bis zur Verschluß- stopfenbohrung reichen.

  • Page 147: Travaux D'entretien

    All manuals and user guides at all-guides.com Travaux d’entretien Maintenance work 8.2.1 Contrôle du niveau 8.2.1 Checking the engine oil d’huile moteur level Voir les instructions de service du See Engine Operating Instructions. moteur. REMARQUE NOTE Le moteur est accessible par le The motor may be reached through capot arrière.

  • Page 148: Ölstandskontrolle Hydraulikölbehälter

    All manuals and user guides at all-guides.com Hinterachse (1) Verschlußstopfen aus Achs- brücke (8-3/Pfeil) herausdrehen. HINWEIS - Achsbrücke und Vorsatzgetriebe haben gemeinsamen Ölhaushalt und dadurch gleiches Ölstands- kontrollniveau. - Ölstand muß bis zur Verschluß- stopfenbohrung reichen. - Evtl. austretendes Öl auffangen Bild 8-3 bzw.

  • Page 149: Contrôle Du Niveau Du Réservoir D'huile Hydraulique

    All manuals and user guides at all-guides.com Essieu AR Rear axles (1) Dévisser le bouchon d’obtu- (1) Unscrew the plug (8-3/arrow) ration du pont (8-3/flèche). from the axle arch. REMARQUE NOTE - Le pont et l’entraînement utilise - The axle arch and the additional la même huile et ont donc le gear belong to the same oil cir- même contrôle de niveau.
  • Page 150 All manuals and user guides at all-guides.com (6) Ablaufstutzen mit Schlauch an Ölablaßschraube anschrauben und Schlauch nach hinten durch Heck- klappenöffnung führen. (7) Öl in Auffangbehälter ablassen. ACHTUNG Aufgefangenes "Alt-Öl" umweltge- recht entsorgen! (8) Ablaufstutzen mit Schlauch abschrauben. (9) Abdeckkappe auf Ölablaß- schraube aufschrauben.
  • Page 151 All manuals and user guides at all-guides.com (6) Visser un flexible sur la vi- (6) Screw the drainage nozzle with dange d’huile et diriger le flexible a hose to the oil drain and lead the vers l’arrière par l’ouverture du hose through the rear flap.

  • Page 152: Hydraulikölfilter-Einsatz Wechseln

    All manuals and user guides at all-guides.com 8.2.5 Hydraulikölfilter- Einsatz wechseln ACHTUNG Filterwechsel nach Wartungsplan durchführen bzw. wenn das Unter- druckmanometer (8-7/1) bei be- triebswarmem Gerät und voller Drehzahl einen Wert von 0,2 bar oder weniger anzeigt. Bild 8-7 (1) Heckklappe des Gerätes ent- riegeln, nach oben schwenken und feststellen.

  • Page 153: Changement De La Cartouche Du Filtre À Huile

    All manuals and user guides at all-guides.com 8.2.5 Changement de la 8.2.5 Replacing the cartouche du filtre à huile hydraulic oil filter insert ATTENTION CAUTION D’après le plan de maintenance, le Change the filter according to the changement de filtre doit être effec- maintenance plan or when the pres- tué...

  • Page 154: Ölwechsel Motor

    All manuals and user guides at all-guides.com 8.2.6 Ölwechsel Motor (1) Heckklappe des Gerätes ent- riegeln, nach oben schwenken und feststellen. (2) Die beiden Befestigungs- schrauben (SW 13) des Schall- schutzbleches (8-8/Pfeile) lösen und Schallschutzblech nach unten klappen. (3) Ausreichend großen Ölauf- fangbehälter unterstellen.

  • Page 155: Changement De L'huile Du Moteur

    All manuals and user guides at all-guides.com 8.2.6 Changement de l’huile 8.2.6 Changing the engine du moteur (1) Déverrouiller le capot arrière (1) Unlock, open and secure rear de l’engin, le soulever vers le haut flap of the loader. et le fixer. (2) Dévisser les deux vis de fixa- (2) Remove both screws (SW 13) tion (SW 13) de la tôle de protection...
  • Page 156 All manuals and user guides at all-guides.com HINWEIS - Angaben zur Ölmenge sind dem Wartungsplan (Kapitel 10) zu entnehmen. - Nach einigen Minuten, falls Öl- stand gesunken, Öl nachfüllen, bis vorgeschriebener Stand er- reicht ist und konstant bleibt. (5) Verschlußstopfen (8-10/1) mit neuem Dichtring einschrauben.

  • Page 157: Engrenage Planétaire

    All manuals and user guides at all-guides.com REMARQUE NOTE - Les données sur les quantités - Information about the quantity of d’huile sont indiquées dans le oil is mentioned in the mainte- plan de maintenance (chapitre nance plan (chapter 10). 10).

  • Page 158: Luftfilter Warten/ Wechseln

    All manuals and user guides at all-guides.com (3) Verschlußstopfen Achsbrücke (8-12/3) und Verschlußstopfen Vor- satzgetriebe (8-12/2) mit neuen Dichtringen einschrauben. (4) Öl über Verschlußstopfen- bohrung (8-12/1) einfüllen bis Öl zur Öffnung reicht. HINWEIS - Angaben zur Ölmenge sind dem Wartungsplan (Kapitel 10) zu ent- nehmen.

  • Page 159: Entretien/Changement Du Filtre À Air

    All manuals and user guides at all-guides.com (3) Visser les bouchons d’obtu- (3) When replacing the axle arch ration du pont (8-12/3) et de plug (8-12/3) and the additional l’entraînement (8-12/2) avec des gear plug (8-12/2) use new gaskets. nouveaux joints. (4) Remplir d’huile par l’orifice du (4) Fill the oil into the plug bore of bouchon d’obturation (8-12/1) jus-...
  • Page 160 All manuals and user guides at all-guides.com (3) Filterpatrone (8-14/Pfeil) her- ausziehen. (4) Filterpatrone reinigen. Filter- patrone mit der Stirnseite mehr- mals senkrecht leicht gegen den Handballen oder ebener weicher Fläche ausklopfen, damit der Staub abfällt. Stirnseite der Patrone nicht beschädigen.
  • Page 161 All manuals and user guides at all-guides.com (3) Retirer la cartouche de filtre (3) Remove the filter cartridge (8-14/flèche). (8-14/arrow). (4) Nettoyer la cartouche de filtre. (4) Clean the filter cartridge using Taper légèrement et plusieurs fois the palm of your hand or an alterna- le devant de la cartouche contre la tive soft surface.

  • Page 162: Sicherheitspatrone Wechseln

    All manuals and user guides at all-guides.com 8.2.9 Sicherheitspatrone wechseln ACHTUNG - Die Sicherheitspatrone darf nicht gereinigt werden. - Die Sicherheitspatrone ist nach dreimaliger Wartung der Filter- patrone, spätestens nach zwei Jahren zu wechseln. - Beim Wechseln der Sicherheits- patrone muß sichergestellt sein, daß...

  • Page 163: Changement De La Cartouche De Sécurité

    All manuals and user guides at all-guides.com 8.2.9 Changement de la 8.2.9 Change safety cartouche de sécurité cartridge ATTENTION CAUTION - La cartouche de sécurité ne doit - The safety cartridge must not be pas être nettoyée. cleaned. - La cartouche de sécurité doit être - The safety cartridge must be changée après 3 services d’entre- changed after three maintenance...

  • Page 164: Feststellbremse Prüfen/Einstellen

    All manuals and user guides at all-guides.com (3) Befestigungshebel (8-16/Pfeil) der Batteriehalterung abschrauben. (4) Anschlußpole von Batterie lösen (SW 13) und abnehmen. GEFAHR Immer zuerst den Minus-Pol dann den Plus-Pol lösen. Beim Befesti- gen in umgekehrter Reihenfolge verfahren. (5) Batterie herausheben. Bild 8-16 (6) Flüssigkeitsstand prüfen;...

  • Page 165: Contrôler/Régler Le Frein De Parking

    All manuals and user guides at all-guides.com (3) Dévisser le levier de fixation (3) Unscrew the fixing bracket (8-16/flèche) du support de batterie. (8-16/arrow) of battery holder. (4) Dévisser les connexions des (4) Loosen and remove the con- bornes de la batterie (SW 13) et les necting cables (SW 13).

  • Page 166: Betriebsbremse Prüfen

    All manuals and user guides at all-guides.com Sollte die Feststellbremse erst wesentlich nach dem 2. Einrasten beginnen, wirksam zu werden, sind folgende Einstellarbeiten durchzu- führen: (3) Feststellbremse lösen (unter- ste Lage). (4) Kontermutter (8-18/1) am Widerlagerblech lösen. (5) Verstellschraube (8-18/2) in Richtung Widerlager so weit ver- stellen, daß...

  • Page 167: Contrôle Du Frein De Service

    All manuals and user guides at all-guides.com Si le frein de parking n’est efficace If the brake lever reaches the ac- qu’après le 2ème cran, les opérati- ting point of the spring after the ons de réglage suivantes doivent second snap, the following adjust- être effectuées: ments must be carried out: (3) Desserrer le frein de parking...

  • Page 168: Störung, Ursache Und Abhilfe

    All manuals and user guides at all-guides.com Störung, Ursache und Abhilfe Dérangements, causes et remèdes Trouble, cause and remedy L06M...
  • Page 169 All manuals and user guides at all-guides.com Störung, Ursache und Abhilfe HINWEIS *) Abhilfe nur durch autorisiertes Personal Störung Wahrscheinliche Abhilfe Ursache Motor Siehe Betriebsanlei- tung Motor Motor startet nicht Schalter in Neutral- Fahrschalter nicht in Neutralstellung (4-13/5) stellung bringen Schaufelarm läßt sich Überdruckventil im Überdruckventil kpl.
  • Page 170 All manuals and user guides at all-guides.com Pannes, causes et remèdes Trouble, cause and remedy REMARQUE NOTE *) Remedy by authorized personnel only. *) dépannage uniquement par du personnel autorisé Panne Cause probable Remède Trouble Probable cause Remedy Moteur Voir les instructions de service du moteur Engine See Engine Operating...
  • Page 171 All manuals and user guides at all-guides.com Störung Wahrscheinliche Abhilfe Ursache Feststellbremse hält Störungen an der Einstellung überprüfen das Gerät nicht fest Bremsanlage ggf. nachstellen, wenn nötig Bremsbeläge wechseln* Prüfen, ob elektrische Fahrtriebsunterbre- chung am Bremshebel angeschlossen ist Steckverbindung lose Generator lädt nicht Steckverbindung hin- eindrücken und arre-...
  • Page 172 All manuals and user guides at all-guides.com Panne Cause probable Remède Trouble Probable cause Remedy Panne dans l’installa- Le frein de parking Vérifier le réglage et le Defects in the brake Parking brake does not Check adjustment, tion de freinage n’immobilise cas échéant, régler de system...

  • Page 173: Anhang Appendice

    All manuals and user guides at all-guides.com Anhang Appendice Annexes L06M...
  • Page 174 All manuals and user guides at all-guides.com...
  • Page 175 All manuals and user guides at all-guides.com...
  • Page 176 All manuals and user guides at all-guides.com 10.1 Elektro-Schaltplan Pos. Benennung Pos. Benennung Startschalter Batterie Anlaßsperre Startermotor Sicherung Lichtmaschine (Motorabsteller) Motorabsteller Kraftstoffanzeige Tankgeber Betriebsstundenzähler Motoröltemperaturgeber Kontrolleuchteneinheit Sicherung (Instrumente/ Schalter Feststellbremse Kontrolleuchteneinheit) Schalter Lenkstockschalter links Hydrauliköltemperatur Motoröldruckgeber Lenkstockschalter rechts Fahrstufe (schnell/langsam) Steckdose Fahrtrieb rückwärts Blinkgeber...
  • Page 177 All manuals and user guides at all-guides.com 10.1 Pos. Benennung Pos. Benennung Sicherung (Signalhorn/ Signalhorn Rundumkennleuchte) Schalter Keilriemenriß Sicherung (Arbeitsscheinwerfer) Wascherpumpe hinten Sicherung (Wischer/ Wischermotor hinten Wascher vorn/hinten) Wascherpumpe vorn Sicherung (Ölkühler) Wischermotor vorn Relais Ölkühler Arbeitsscheinwerfer Schalter Heizung hinten Sicherung (Heizung) Arbeitsscheinwerfer Abkippsperre (optional)
  • Page 178 All manuals and user guides at all-guides.com 10.1 Plan de câblage électrique Pos. Désignation Pos. Désignation Démarreur Batterie Blocage démarreur Starter Fusible (arrêt moteur) Lumière engin Indicateur de carburant Arrêt moteur Compteur des heures de Sonde réservoir fonctionnement Détecteur température Unité...
  • Page 179 All manuals and user guides at all-guides.com 10.1 Pos. Désignation Pos. Désignation Fusible (avertisseur Avertisseur sonore sonore/gyrophare) Commutateur rupture de Fusible (phare de travail) courroie Fusible (essuie/lave glaces Pompe lave-glace AR AV/AR) Moteur essuie-glace AR Fusible (refroidisseur Pompe lave-glace AV d’huile) Moteur essuie-glace AV Relais refroidisseur d’huile...
  • Page 180 All manuals and user guides at all-guides.com 10.1 Electrical wiring diagram Item Designation Item Designation Starter switch Motor switch-off Start blocking Tank sensor Fuse (motor switch-off) Motor oil temperature Fuel indicator sensor Operating hours counter Switch parking brake Monitoring lamps unit Switch hydraulic oil Fuse (instruments/monito- temperature...
  • Page 181 All manuals and user guides at all-guides.com 10.1 Item Designation Item Designation Fuse Motor wiper rear (signal horn, beacon light) Motor wiper front Fuse (working lights) Motor washer front Fuse Working light rear (wiper/washer front/rear) Working light front Fuse (oil cooler) Beacon light (optional) Relay oil cooler Leveling device...
  • Page 182 All manuals and user guides at all-guides.com...
  • Page 183 All manuals and user guides at all-guides.com 10.2 Hydraulikschaltplan Pos. Benennung Hubzylinder Rohrbruchsicherung * Schwimmstellung Hubzylinder * Vorsteuerventile Abkippsperre * Kippzylinder Steuerventile Lenkeinheit Prioritätsventil Fahrmotor Fahrpumpe Dieselmotor Zahnradpumpe Saugfilter Hydraulikölbehälter Betriebsbremse Zusatzhydraulik Front * Sonderausstattung L06M...

  • Page 184: Plan Du Circuit Hydraulique

    All manuals and user guides at all-guides.com 10.2 Plan du circuit hydraulique Pos. Désignation Vérin de levage Sécurité de rupture de tuyauterie* Vérin de levage position de flottement* Distributeur de commande Butée de déversement* Vérin de déversement Distributeur de commande Unité...

  • Page 185: Hydraulic Circuit Diagram

    All manuals and user guides at all-guides.com 10.2 Hydraulic circuit diagram Item Designation Lifting cylinder Pipe burst protection* Leveling device lift cylinder* Pilot valve Dump stop* Dump cylinder Control valves Steering unit Priority valve Drive motor Drive pump Diesel engine Gear pump Intake filter Hydraulic oil reservoir...
