1.3. Composition de la machine
Sauf autre indication expresse dans le texte, référez-
vous aux figures des chapitres 1.3.5 Composants inter-
nes et 1.3.6. Composants externes pour les repères des
éléments de la machine.
1.3.1. Modèles
eP 4100 Bm
eP 4102 Bm
1.3.2. Données d'identification de la machine
Sur la plaque signalétique, vous pouvez lire les infor-
mations suivantes:
- constructeur;
- modèle de la machine;
- numéro de série;
- code de produit lavazza;
- date de fabrication;
- tension électrique d'alimentation (V) et fréquence (Hz);
- puissance électrique absorbée (W);
- pression admise dans le réseau d'eau (mPa).
1.3.3. Encombrement et poids
Profondeur: 350 mm
largeur: 560 mm
Hauteur: 490 mm
2
Guide de maintenance pour l'assistance technique
Poids: 38 kg
1.3.4. Caractéristiques techniques
Tension d'alimentation: 230 V
Fréquence d'alimentation: 50 Hz
Puissance installée: 2200 W
Capacité du réservoir d'eau: 4 litres

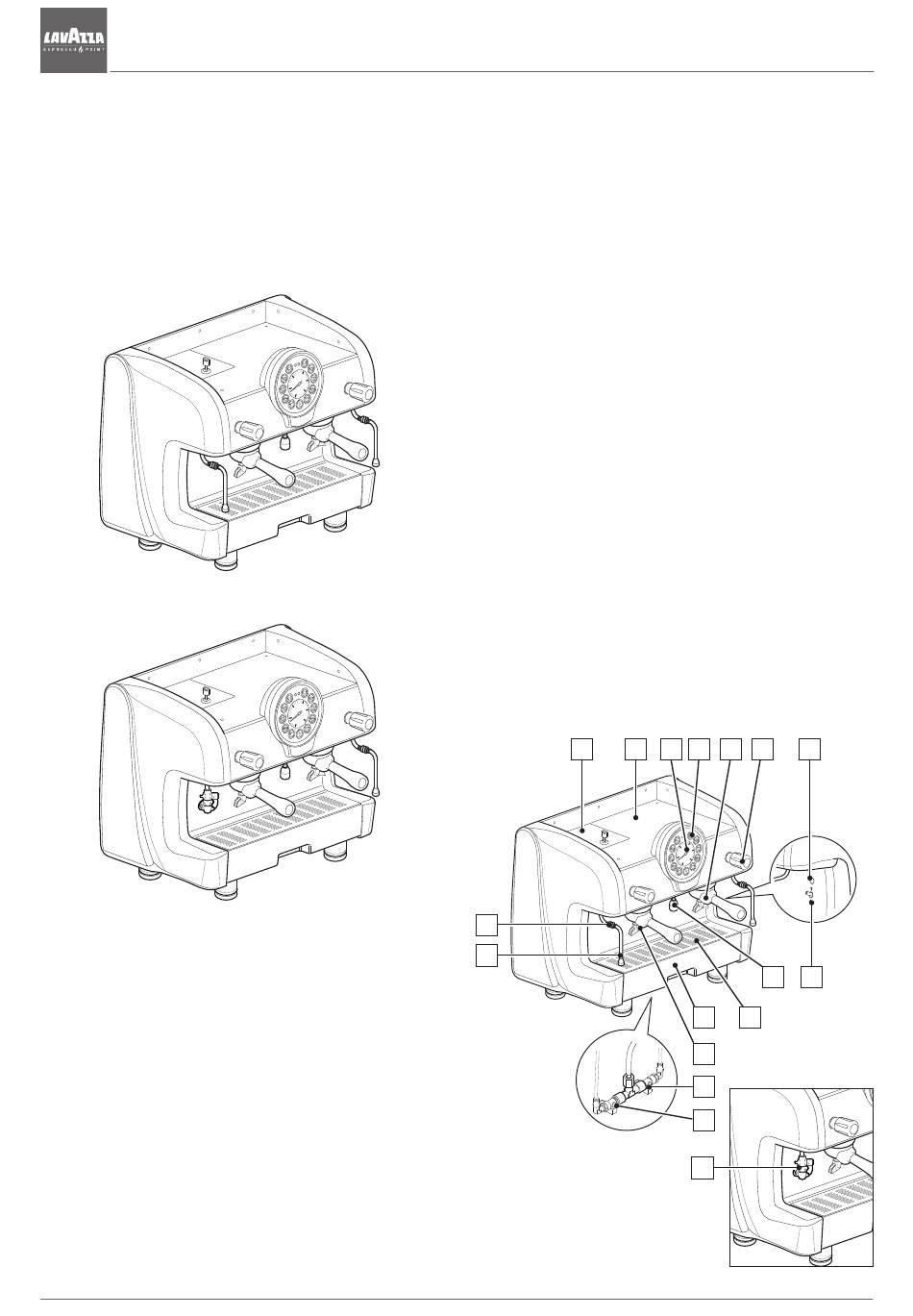

1.3.5. Composants externes
1) Couvercle du réservoir d'eau interne
2) manette vapeur
3) Plaque chauffe-tasses
4) manomètre chaudière
5) Panneau de commande
6) Poignée anti-brûlures
7) Voyant
8) interrupteur d'alimentation
9) Buse vapeur
10) Porte-filtre bec 2 tasses
11) Buse eau chaude
12) Grille porte-tasses
13) Bac de récupération de gouttes
14) Porte-filtre bec 1 tasse
15) Robinet de purge du groupe droit
16) Robinet de purge du groupe gauche
17) Cappuccinatore
1
3
6
9
Code manuel 10081093 / Rel. 1.00 / mai 2013
4
5
10
2
7
11
8
13
12
14
15
16
17
