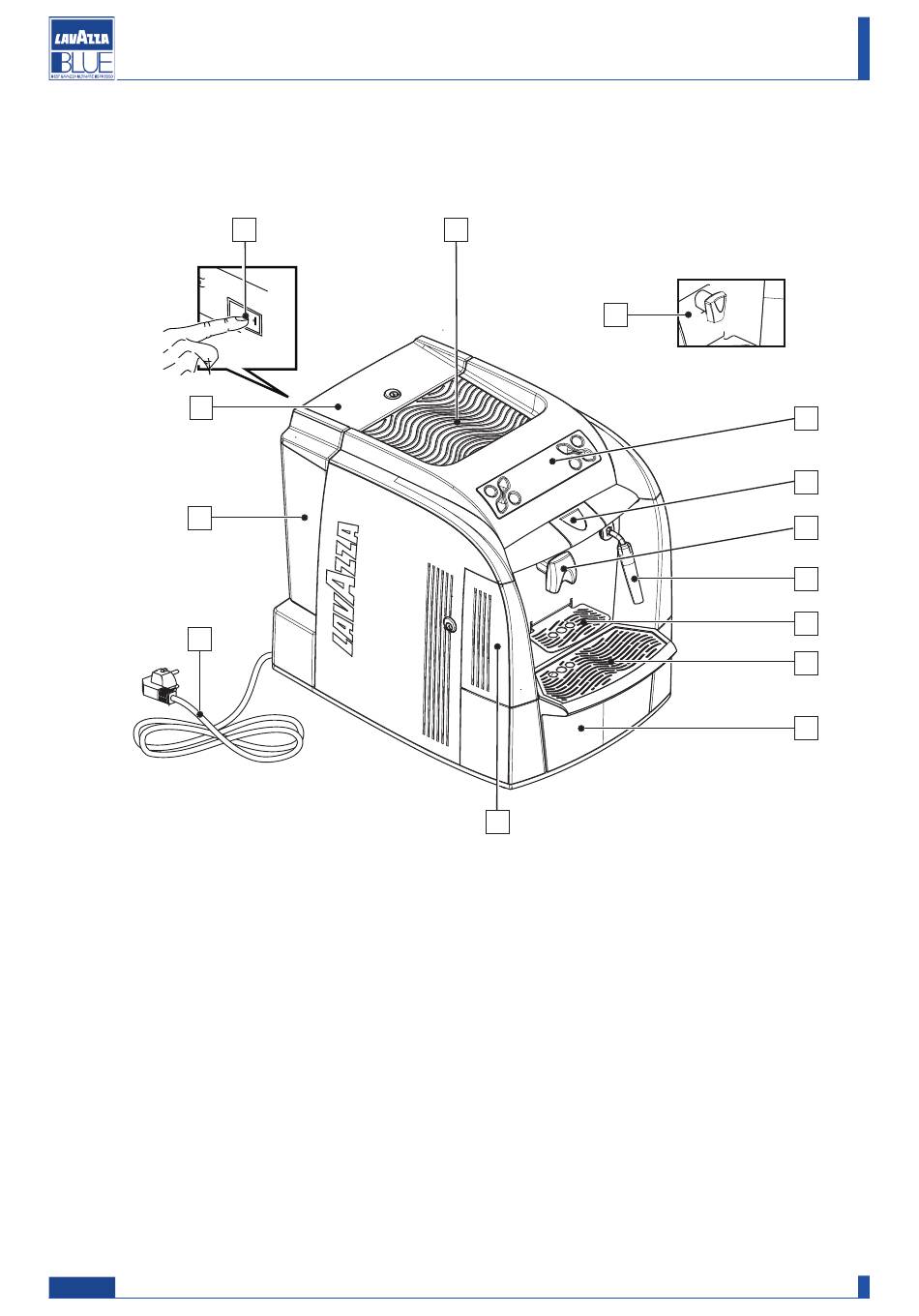

1.2.5. Composition de la machine
Remarque: s'il n'est pas expressément indiqué dans le texte, faites référence à ce tableau pour les repères des élé-
ments de la machine.
13
12
9
1 Panneau de commandes
2 Tiroir de chargement de la capsule
3 Buse vapeur/eau chaude (conformément au modèle)
4 Distributeur de café/produit (le bec distributeur peut distribuer 1 ou 2 cafés en fonction du modèle)
5 Grille pour tasses à café
6 Grille pour grandes tasses
7 Tiroir de capsules usagées et égouttoir
8 Porte d'accès au compartiment de service
9 Cordon d'alimentation
10 Plaque chauffe-tasses (conformément au modèle)
11 Interrupteur général
12 Réservoir d'eau
13 Couvercle du réservoir d'eau
2
Guide de maintenance pour lʼassistance technique LB 2300-2301-2302-2311-2312
11
10
4
8
Code manuel 10083439 / Rel. 1.00 / Juillet 2011
1
2
4
3
5
6
7
