11.3 Remplacement des roues avant

MISE EN GARDE
Seules les roues de 8 pouces sont autorisées sur le fauteuil Tracer IV. Sinon, l'instabilité du fauteuil risque d'entraîner
des blessures ou des dommages.
Pour l'option de roues à usage intensif (limite pondérale de 450 lb) : des roues avant semi-gonflable de 8 x 1¾ pouces
DOIVENT être utilisées.
Seul un technicien qualifié est autorisé à modifier la position de montage des roues avant ou la hauteur du siège au sol.
 Pour cette procédure, se reporter à
l'ILLUSTRATION 2.
Noter la position de montage des roues sur la
fourche pour procéder à l'installation de la
nouvelle roue avant.
1. Retirer la vis à tête hexagonale, les rondelles et le contre-écrou
fixant la roue avant à la fourche.
Les rondelles ne sont utilisées qu'avec les roues de

8 pouces dotées de roulements de précision.
2. Pour remonter la nouvelle roue avant sur la fourche, inverser
l'étape 1.
Part No 1123780
Fourche
Vis à tête hexagonale
Rondelle (le cas échéant)

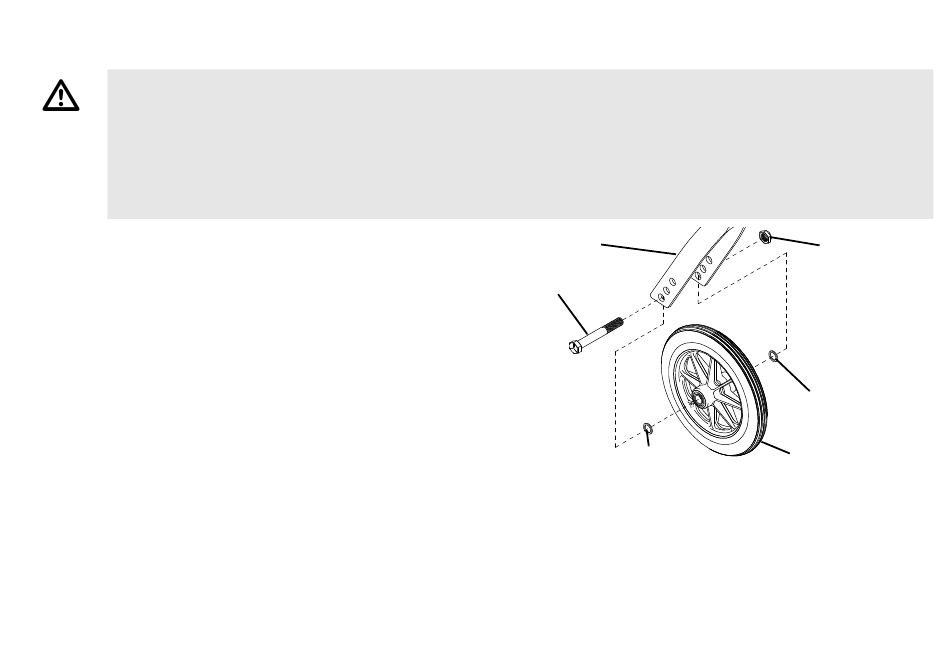

ILLUSTRATION 2 Remplacement des roues avant
57
11 ROUES AVANT
Contre-écrou
Rondelle (le cas
échéant)
Roue avant
Tracer® IV
