SECTION 7—ROUES
SECTION 7—ROUES
Après tout réglage, réparation ou entretien et avant d'utiliser le véhicule, assurez-vous que
tout le matériel de fixation est serré solidement. Dans le cas contraire, des blessures ou des
dommages pourraient survenir.
Installation/réglage des roues arrière et essieux à démontage rapide
REMARQUE : Pour cette procédure, veuillez vous référer à FIGURE 7.1.
1. Assurez‐vous que lʹécrou hexagonal du récepteur de lʹessieu est bien serré avant dʹinstaller les roues arrière.
2. Enfoncez la cheville de cran dans lʹessieu de démontage rapide et glissez‐le avec la roue arrière par le récepteur dʹessieu.
3. Relâchez la cheville de cran afin de libérer les goupilles dʹarrêt.
REMARQUE : Les goupilles dʹarrêt DOIVENT dépasser lʹextrémité du récepteur dʹessieur pour se libérer complètement. Tout jeu
excessif DOIT également être éliminé.
4. Augmentez ou diminuez le jeu en ajustant lʹécrou de
bloquage à lʹextrêmité de lʹaxe de démontage rapide.
AVERTISSEMENT
Assurez-vous que la cheville de cran est
complètement libérée AVANT d'utiliser le
handbike.
Veillez à ce que les goupiles de blocage soient
propres.
5. Faites basculer le handbike sur lʹune des roues arrière et
faites tourner la roue dans le vide. Elle doit tourner sans
résistance excessive.
6. Répétez les étapes 1 à 5 pour lʹautre roue arrière du
fauteuil roulant.
REMARQUE : En cas de résistance dʹun côté, répétez la
procédure jusquʹà ce que le handbike roule correctement.
Remplacement de pneu/chambre à air et syntonisation/replacement des rayons
REMARQUE : Invacare recommande que ces procédures soient effectuées par un technicien qualifié.

Pression des pneus

N'UTILISEZ PAS le handbike tant que la pression des pneus (p.s.i.) n'est pas adéquate. NE PAS
surgonfler les pneus. Le non respect de ces consignes peut entrainer l'éclatement d'un pneu et
des blessures corporelles. La pression (p.s.i.) du pneu est inscrite sur le flanc du pneu.
Série Excelerator
AVERTISSEMENT
Ecrou hexagonal du
récepter de l'essieu
Goupilles d'arrêt

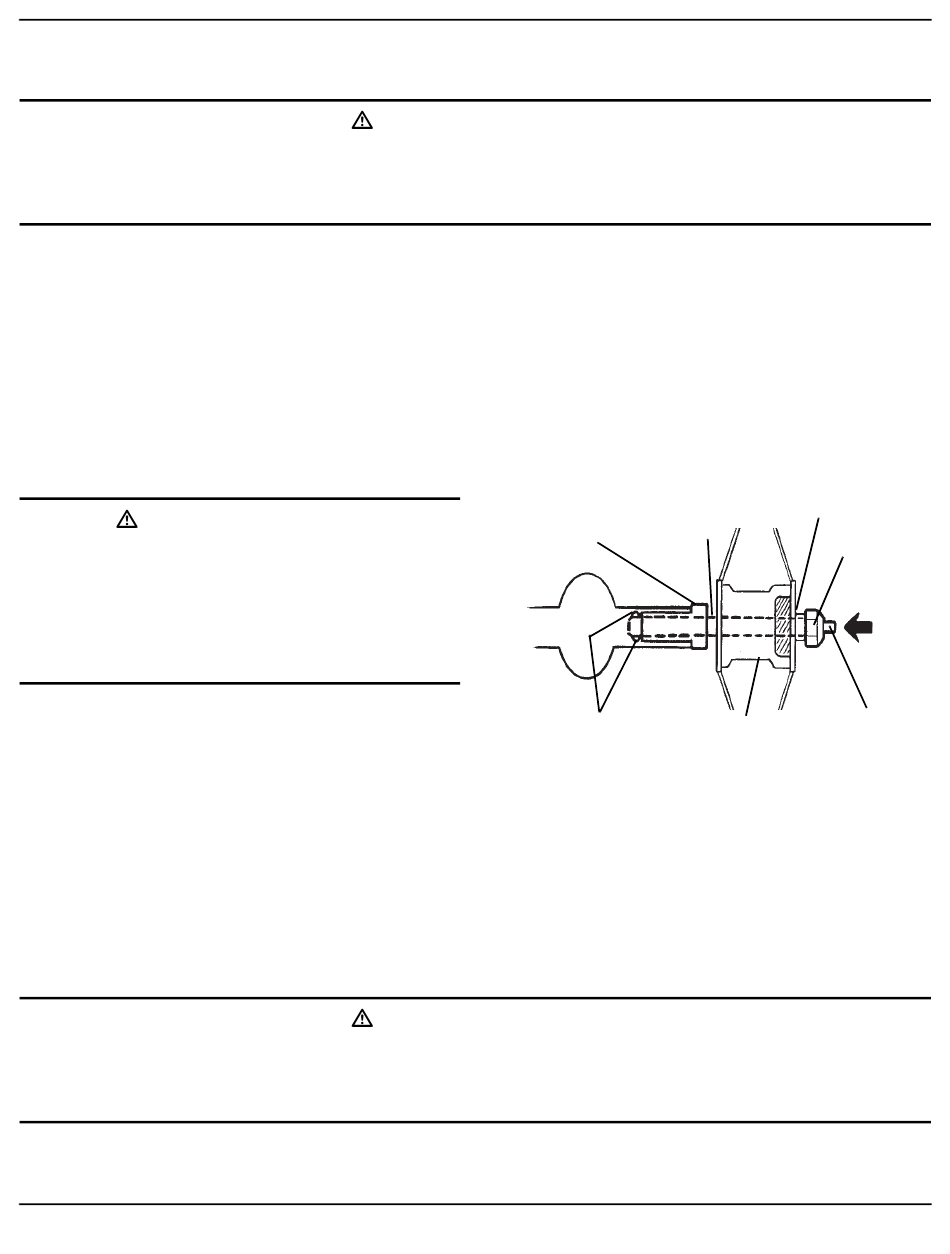

FIGURE 7.1 Installation/réglage des roues arrière et
AVERTISSEMENT
24
Essieu de
démontage
Roue arrière
rapide
Récepteur d'axe
essieux à démontage rapide
Contre-écrou
Chevilles de
blocage
