11 Roues avant
MISE EN GARDE
Après tout réglage, réparation ou service et avant l'utilisation, s'assurer que toute la visserie est solidement fixée afin
d'éviter tout risque de blessure.
11.1 Installation/Remplacement des roues avant et des fourches
MISE EN GARDE
Veiller à utiliser des ensembles roues avant/fourches de même taille avant d'utiliser le fauteuil afin d'éviter tout risque de
blessure.
Pour cette procédure, se reporter à
l'ILLUSTRATION 1.
Cette procédure permet également de remplacer
les roues avant par des roues de même taille.
1.
Retirer le cache-poussière.
2.
Retirer le contre-écrou et la rondelle nylon fixant la fourche au tube
de direction de la roue.
3.
Extraire l'ensemble de la fourche du tube de direction de la roue.
4.
Retirer la rondelle d'axe de l'ensemble actuel de la fourche.
Si un changement de roue avant est envisagé, se
reporter à Remplacement/Réparation du
tube/pneu de roue avant à la page 58.
5.
Installer la rondelle d'axe actuelle de la fourche sur le nouvel
ensemble de fourche.
Part No 1123780
Rondelle d'axe de
fourche
Positions de
hauteur de
montage

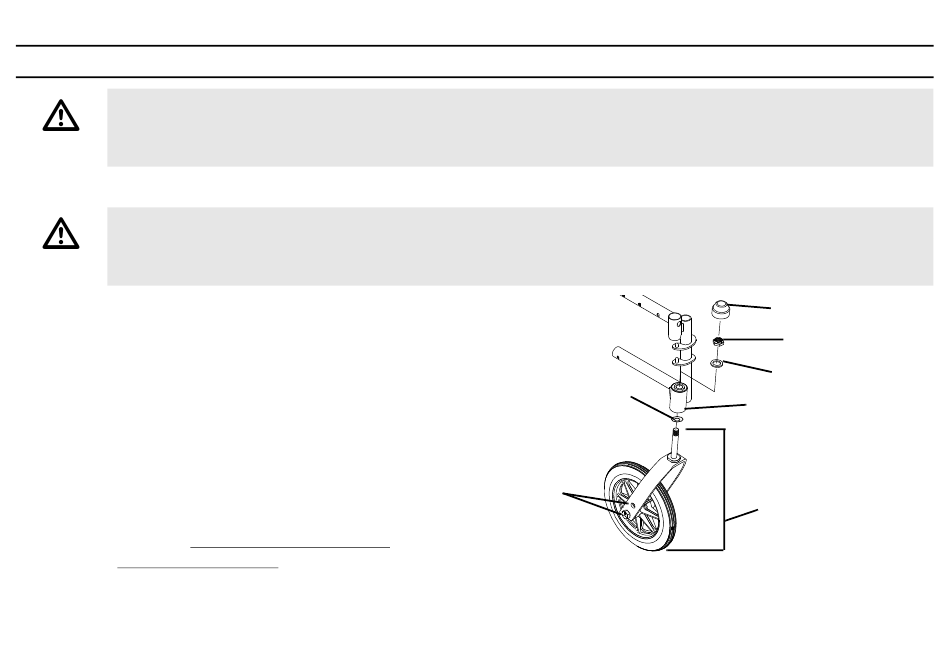

ILLUSTRATION 1 Installation/Remplacement des roues avant et
55
11 ROUES AVANT
Cache-poussière
Contre-écrou
Rondelle nylon
Tube de direction de
roue
Ensemble fourche
des fourches
Tracer® IV
