Un repose-pied escamotable
est représenté.
Hauteur boulonnée
Pour cette procédure, se reporter à l'ILLUSTRATION 3 à la page 40.
Cette procédure s'applique aux repose-pieds escamotables et au repose-jambe élevable.
1.
Retirer le cale-pied escamotable. Se reporter à Installation/Retrait des cale-pieds à la page 37.
Poser l'ensemble cale-pied sur une surface plane pour simplifier cette procédure.
2.
Tirer le levier de serrage vers le haut en position débloquée.
3.
Utiliser un tournevis pour maintenir la position du rivet fileté et retirer la vis à tête ronde du rivet.
4.
Retirer le rivet fileté et la vis à tête ronde fixant la semelle au support du cale-pied.
5.
Régler la hauteur de la semelle en alignant les trous de réglage souhaités dans la semelle de cale-pied inférieure et le support de cale-pied
supérieur.
Part No 1123780
Trous
de réglage
Levier de serrage

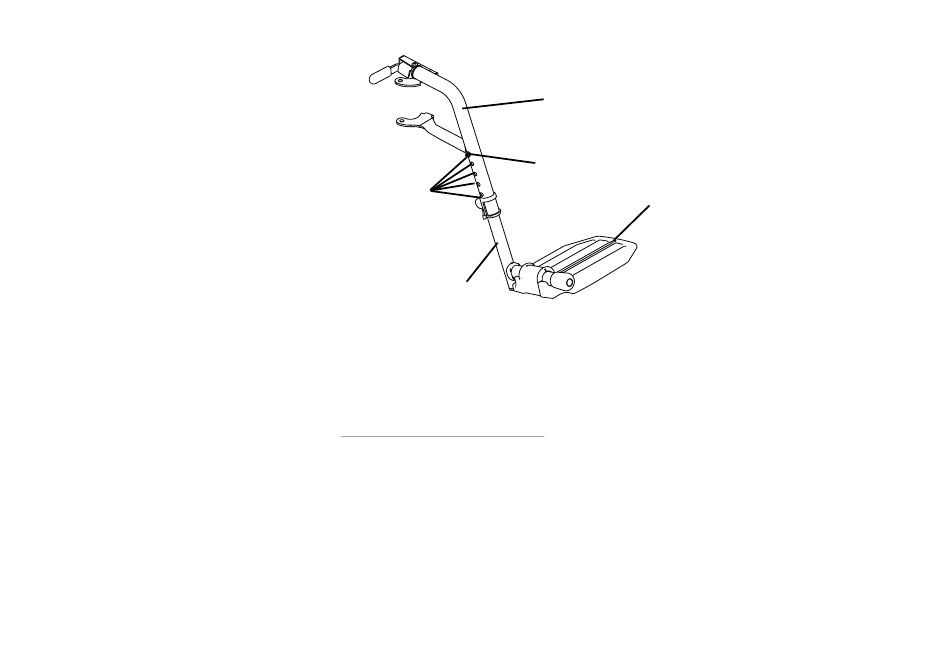

ILLUSTRATION 2 Hauteur du bouton de ressort
39
Support de cale-pied
Bouton de verrouillage
Semelle de
cale-pied
7 CALE-PIEDS
Tracer® IV
