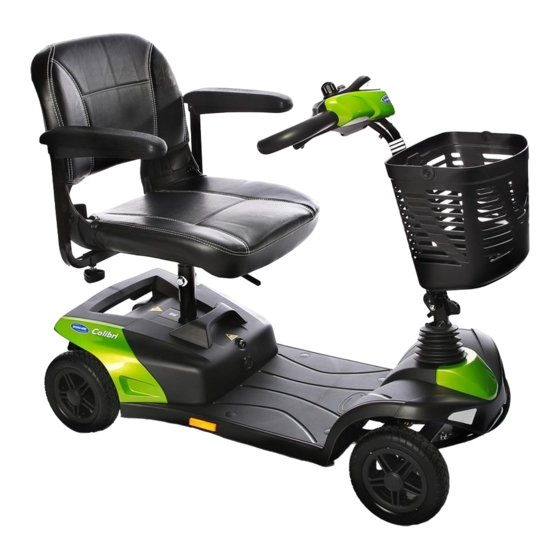

Invacare
Colibri
®
MANUEL DE MAINTENANCE
Edition: 01.03.2014

Publicité

Table des Matières
loading

Manuels Connexes pour Invacare Colibri

Sommaire des Matières pour Invacare Colibri

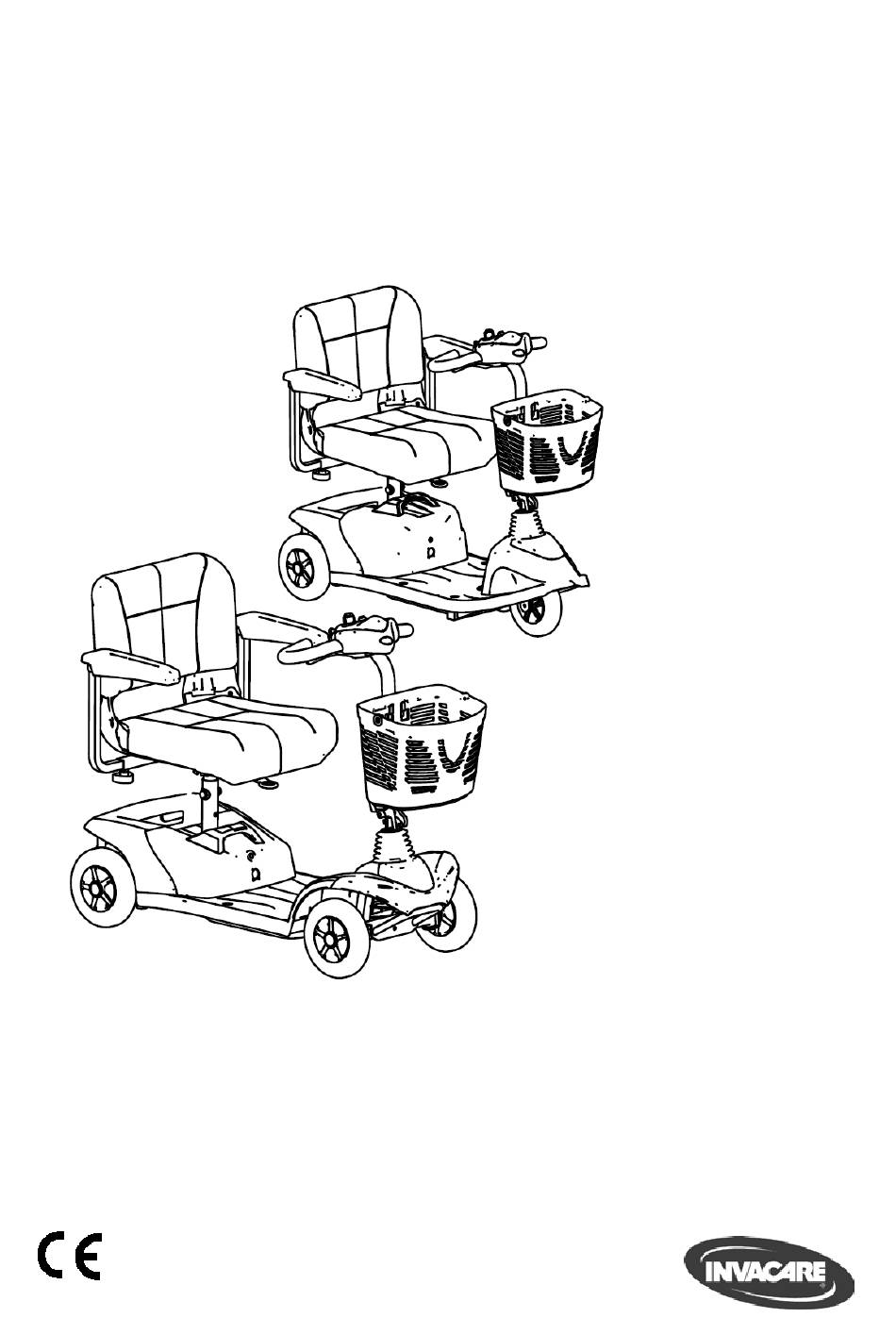

  • Page 1 Invacare Colibri ® MANUEL DE MAINTENANCE Edition: 01.03.2014...
  • Page 2 ® MANUEL DE MAINTENANCE Invacare - Colibri Dans ce manuel, vous trouverez des remarques relatives : à la recherche de panne aux réparations Ces instructions font partie du manuel d'utilisation. Adresses de S.A.V. Invacare Austria GmbH +43 6232 5 53 50...
  • Page 3 Pencoed Technology Park uk@invacare.com Pencoed WWW: www.invacare.co.uk Bridgend CF35 5HZ United Kingdom +39 0445 38 00 59 Invacare Mecc San s.r.l. Fax: +39 0445 38 00 34 Via dei Pini, 62 italia@invacare.com I - 36016 Thiene (VI) WWW: www.invacare.it Italia Invacare Ireland Ltd.
  • Page 4 ® MANUEL DE MAINTENANCE Invacare - Colibri ( (Kundtjänst): Återförsäljare: +46 (0)8 761 70 90 Fax (Kundtjänst): +46 (0)8 761 81 08 Invacare® AB sweden@invacare.com Fagerstagatan 9 finland@invacare.com S-163 91 Spånga WWW: www.invacare.se Sverige MÖLNDAL Tillverkare: +46 (0)31 86 36 00 Invacare®...

  • Page 5: Table Des Matières

    ® Invacare - Colibri MANUEL DE MAINTENANCE Sommaire Chapitre Page INTRODUCTION Conseils généraux Remarques relatives au transport Définition et représentation de remarques et de consignes de sécurité dans ce manuel Symboles et symboles de danger utilisés Illustrations dans ce manuel CONSIGNES DE SÉCURITÉ...
  • Page 6 ® MANUEL DE MAINTENANCE Invacare - Colibri Roues 6.5.1 Démonter/monter la roue avant/l'axe (version 3 roues) 6.5.2 Remplacer l'axe avant (version 4 roues) 6.5.3 Démonter/monter les roues (version 4 roues et roues arrière de la version 3 roues) 6.5.4 Roues anti-bascule Unité...

  • Page 7: Introduction

    Pour des informations relatives à la commande de pièces de rechange, veuillez consulter le catalogue de pièces détachées. · N'utilisez que des pièces de rechange d'origine Invacare®. La garantie est exclue en cas d'utilisation de toute autre pièce de rechange ! ·...

  • Page 8: Définition Et Représentation De Remarques Et De Consignes De Sécurité Dans Ce Manuel

    ® MANUEL DE MAINTENANCE Invacare - Colibri Définition et représentation de remarques et de consignes de sécurité dans ce manuel Différents types de remarques et de mots de signalisation sont utilisées dans ce manuel : DANGER ! Le mot de signalisation „DANGER !“ attire l'attention sur des dangers immédiats.

  • Page 9: Symboles Et Symboles De Danger Utilisés

    ® Invacare - Colibri MANUEL DE MAINTENANCE Symboles et symboles de danger utilisés Différents types de symboles et de symboles d'avertissement sont utilisés dans ce manuel : Dangers généraux Ce symbole vous prévient de dangers généraux. · Suivez les instructions pour éviter toute blessure ou tout endommagement du produit ! RISQUE DE BRULURE ! Ce symbole avertit d'un risque de brûlure, par exemple avec de l'acide s'écoulant de la...

  • Page 10: Illustrations Dans Ce Manuel

    ® MANUEL DE MAINTENANCE Invacare - Colibri Illustrations dans ce manuel Les illustrations détaillées de ce manuel comportent des chiffres pour désigner les différents éléments de construction. Les chiffres des éléments de construction dans les textes et les instructions par étapes se réfèrent toujours à l'illustration précédente.

  • Page 11: Consignes De Sécurité Et De Montage

    ® Invacare - Colibri MANUEL DE MAINTENANCE Consignes de sécurité et de montage Ces consignes de sécurité servent à la sécurité au travail et à la prévention des accidents; il est impératif de les respecter. Avant tous les travaux d'inspection et de réparation ·...
  • Page 12 · Seuls les distributeurs qualifiés formés par Invacare® sont habilités à effectuer des modifications du programme de conduite ! · Invacare® fournit tous les véhicules électroniques au départ de l'usine avec un programme de conduite standard. Une garantie pour le bon comportement de déplacement du véhicule électrique - en particulier la stabilité...

  • Page 13: Couples De Serrage

    ® Invacare - Colibri MANUEL DE MAINTENANCE Couples de serrage La liste suivante fournit les couples de serrage en fonction du diamètre de filetage des écrous et des boulons pour lesquels il n'a pas été déterminé de valeurs définies. Toutes les valeurs supposent des filets secs et dégraissés.

  • Page 14: Plan D'inspection (1X An)

    ® MANUEL DE MAINTENANCE Invacare - Colibri Plan d'inspection (1x an) ü Composant Contrôle Mesure Remarques · Soudures, fixation et · Serrer les vis, Siège rembourrage échanger les pièces si elles sont endommagées. · Suspension du siège · Graisser Voir chapitre 6.7.1.
  • Page 15 ® Invacare - Colibri MANUEL DE MAINTENANCE ü Composant Contrôle Mesure Remarques · L'affichage d'état · Analyser le code Système clignote de clignotement électronique · Fixation · Resserrer ou · Câble, connexion remplacer la · Fonctionnement du fixation · Remplacer câble, levier de commande ·...

  • Page 16: Défauts De Fonctionnement

    ® MANUEL DE MAINTENANCE Invacare - Colibri Défauts de fonctionnement En cas de problèmes, procéder comme suit : · Rechercher tout d'abord la cause éventuelle de la panne au moyen du tableau suivant. · Contrôler l'affichage d'état du tableau de bord. Estimer le code d'erreur clignotant.

  • Page 17: Codes D'erreur Et Codes De Diagnostic

    à marche du scooter clé est tourné. Amener le levier de commande en position neutre, couper le courant et le remettre ensuite en service. · Le levier de commande doit éventuellement être recalibré. Adressez- vous à votre concessionnaire Invacare®.
  • Page 18 ® MANUEL DE MAINTENANCE Invacare - Colibri Code de DEFAUT Conséquence REMARQUES clignoteme pour le scooter · Défaut du Déplacement Le dispositif électronique du levier de potentiomètre de interrompu commande est peut être défectueux ou vitesse mal raccordé. Vérifier le câblage pour ce qui est de circuits électriques ouverts ou...

  • Page 19: Travaux De Réparation

    · Seuls les distributeurs qualifiés formés par Invacare® sont habilités à effectuer des modifications du programme de conduite ! · Invacare® fournit tous les véhicules électroniques au départ de l'usine avec un programme de conduite standard. Une garantie pour le bon comportement de déplacement du véhicule électrique - en particulier la stabilité...
  • Page 20 ® MANUEL DE MAINTENANCE Invacare - Colibri Conditions préalables : · Tournevis cruciforme · Pour adapter le programme de déplacement : logiciel de programmation ou console de programmation manuelle et instructions d'installation du dispositif électronique disponibles auprès d'Invacare®. Dans le manuel d'utilisation : ·...
  • Page 21 ® Invacare - Colibri MANUEL DE MAINTENANCE · Desserrer les quatre vis (1) du couvercle du module électronique (2) et les enlever. · Ouvrir le couvercle du module électronique. · Retirer toutes les fiches mâles (1) du module électronique. Remarque Notez bien la position des câbles et les emplacements des différentes fiches mâles.

  • Page 22: Echanger La Console De Commande

    ® MANUEL DE MAINTENANCE Invacare - Colibri 6.1.2 Echanger la console de commande PRUDENCE ! Risque d'incendie et de brûlure par court-circuit électrique ! · Avant le démontage d'éléments de construction sous tension, mettez le véhicule électrique entièrement hors tension ! A cet effet, enlevez les batteries.
  • Page 23 ® Invacare - Colibri MANUEL DE MAINTENANCE · Débrancher les fiches mâles (1) de la console de commande. · Remplacer la console de commande. · Le montage s'effectue dans l'ordre inverse. · Compléter le véhicule. · Vérifier tous les affichages de la console de...

  • Page 24: Echanger Le Potentiomètre

    ® MANUEL DE MAINTENANCE Invacare - Colibri 6.1.3 Echanger le potentiomètre ATTENTION ! Risque d'incendie et de brûlure si des câbles électriques sont court-circuités ! · Interrompre l'alimentation en courant en débranchant les fiches de batterie avant de commencer les travaux sur le dispositif électronique.
  • Page 25 ® Invacare - Colibri MANUEL DE MAINTENANCE Autres travaux : · Débrancher les fiches mâles (1) de la console de commande. · Echanger la console de commande. · Enlever le levier de commande (1). · Débrancher la fiche mâle (2) du potentiomètre de la console de commande.

  • Page 26: Actualiser Le Programme De Déplacement

    · Seuls les distributeurs qualifiés formés par Invacare® sont habilités à effectuer des modifications du programme de conduite ! · Invacare® fournit tous les véhicules électroniques au départ de l'usine avec un programme de conduite standard. Une garantie pour le bon comportement de déplacement du véhicule électrique - en particulier la stabilité...

  • Page 27: Batteries

    ® Invacare - Colibri MANUEL DE MAINTENANCE Batteries 6.3.1 Echangez les batteries PRUDENCE ! Risque de blessure et risque de dégâts matériels en cas de traitement incorrect des batteries ! · Seul un personnel qualifié autorisé est habilité à effectuer l'installation de batteries neuves.
  • Page 28 ® MANUEL DE MAINTENANCE Invacare - Colibri Autres travaux : · Retourner le bloc batterie (1) de manière à ce que la face arrière soit tournée vers le haut. · Desserrer et enlever les douze vis à empreinte cruciforme (2) sur le carter.
  • Page 29 ® Invacare - Colibri MANUEL DE MAINTENANCE · Les batteries (1) sont maintenues par des étriers (2) et fixées avec des vis à empreinte cruciforme (3). · Desserrer les vis à empreinte cruciforme (3) et enlever les étriers (2). ·...

  • Page 30: Installer / Retirer Les Blocs Batterie

    Nettoyez tous les objets qui sont entrés en contact avec l'acide avec beaucoup d'eau. Veillez à gérer correctement les batteries usées ou endommagées Les batteries usées ou endommagées sont reprises par votre magasin de matériel paramédical ou par la société Invacare®.

  • Page 31: Contrôler Les Câbles

    ® Invacare - Colibri MANUEL DE MAINTENANCE Contrôler les câbles · Mettez le dispositif électronique à l'arrêt au manipulateur. · Vérifiez tous les câbles quant à des endommagements visibles, des défauts provenant d'écrasement ou de frottement. · Remplacez les câbles endommagés.

  • Page 32: Roues

    ® MANUEL DE MAINTENANCE Invacare - Colibri Roues 6.5.1 Démonter/monter la roue avant/l'axe (version 3 roues) PRUDENCE: Risque d'accident ! Des accidents risquent de se produire si le châssis placé debout bascule ! · Protégez le châssis de manière à ce qu'il ne tombe pas ! ATTENTION ! Des dommages matériels sur le scooter sont possibles ! Le carénage en matière plastique...
  • Page 33 ® Invacare - Colibri MANUEL DE MAINTENANCE Démonter la roue : · Desserrer le contre-écrou (1) avec la clé plate de 13 mm. Maintenir à cet effet le boulon d'axe (2) avec la clé plate de 12 mm. · Enlever lentement les axes.

  • Page 34: Remplacer L'axe Avant (Version 4 Roues)

    ® MANUEL DE MAINTENANCE Invacare - Colibri 6.5.2 Remplacer l'axe avant (version 4 roues) PRUDENCE: Risque d'accident ! Des accidents risquent de se produire si le châssis placé debout bascule ! · Protégez le châssis de manière à ce qu'il ne tombe pas ! ATTENTION ! Des dommages matériels sur le scooter sont possibles ! Le carénage en matière plastique...
  • Page 35 ® Invacare - Colibri MANUEL DE MAINTENANCE · Enlever les roues avant (1), comme décrit au chapitre 6.5.3. · Desserrer et enlever l'écrou (3) de la barre de connexion (1) · Enlever la barre de connexion (1) de la plaque de direction (2).

  • Page 36: Démonter/Monter Les Roues (Version 4 Roues Et Roues Arrière De La Version 3 Roues)

    ® MANUEL DE MAINTENANCE Invacare - Colibri 6.5.3 Démonter/monter les roues (version 4 roues et roues arrière de la version 3 roues) PRUDENCE : Risque d'accident ! Lorsque le scooter est mis à l'arrêt sur les roues d'appui, il n'est plus freiné par le frein- moteur.

  • Page 37: Roues Anti-Bascule

    ® Invacare - Colibri MANUEL DE MAINTENANCE 6.5.4 Roues anti-bascule Conditions préalables : · 2 x Clé plate de10 mm Démonter la roue anti-bascule : · Desserrez la vis (1) avec une clé plate de 10 mm Maintenez l'axe (4) avec une deuxième clé...

  • Page 38: Unité De Propulsion

    ® MANUEL DE MAINTENANCE Invacare - Colibri Unité de propulsion 6.6.1 Echanger le moteur d’entraînement PRUDENCE : Risque d'accident ! Lorsque le scooter est mis à l'arrêt sur les roues d'appui, il n'est plus freiné par le frein- moteur. Le scooter peut se mettre à rouler sans contrôle.
  • Page 39 ® Invacare - Colibri MANUEL DE MAINTENANCE · Desserrer et enlever les vis de fixation(1), (2) et (3) du revêtement arrière. · Enlever le revêtement arrière du châssis. · Desserrez les vis (2) avec un tournevis cruciforme et contrebloquez avec une clé...
  • Page 40 ® MANUEL DE MAINTENANCE Invacare - Colibri · Enlever le moteur du cadre du véhicule par le bas. · Echanger l'unité de propulsion. · Le montage du moteur s'effectue dans l'ordre inverse. Remarques Montez la fiche mâle de moteur de manière flottante. C.-à-d. veillez à ce que la fiche mâle ait encore un peu de jeu après que les vis aient été...

  • Page 41: Système De Sièges

    ® Invacare - Colibri MANUEL DE MAINTENANCE Système de sièges 6.7.1 Suspension du siège/Remplacer les ressorts PRUDENCE : Risque d'accident ! Des accidents risquent de se produire si le scooter se met à rouler involontairement. · Protéger le scooter pour qu'il ne puisse se mettre à rouler.
  • Page 42 ® MANUEL DE MAINTENANCE Invacare - Colibri · Enlever la vis (3 et 9), l'écrou et les rondelles. · Enlever le support du siège (4) du tube de réception (1). · Enlever le soufflet (5) y compris le ressort (7) et les supports en matière plastique (3 et 9).

  • Page 43: Accessoires

    · Bien serrer la vis (3) avec une clé plate. · Bien serrer la molette (2). Autres accessoires Remarque Vous obtiendrez les instructions de montage d'autres accessoires auprès de votre distributeur Invacare® ou directement chez Invacare®.
