b) Bedieningselementen, aansluitvoorbeeld
3

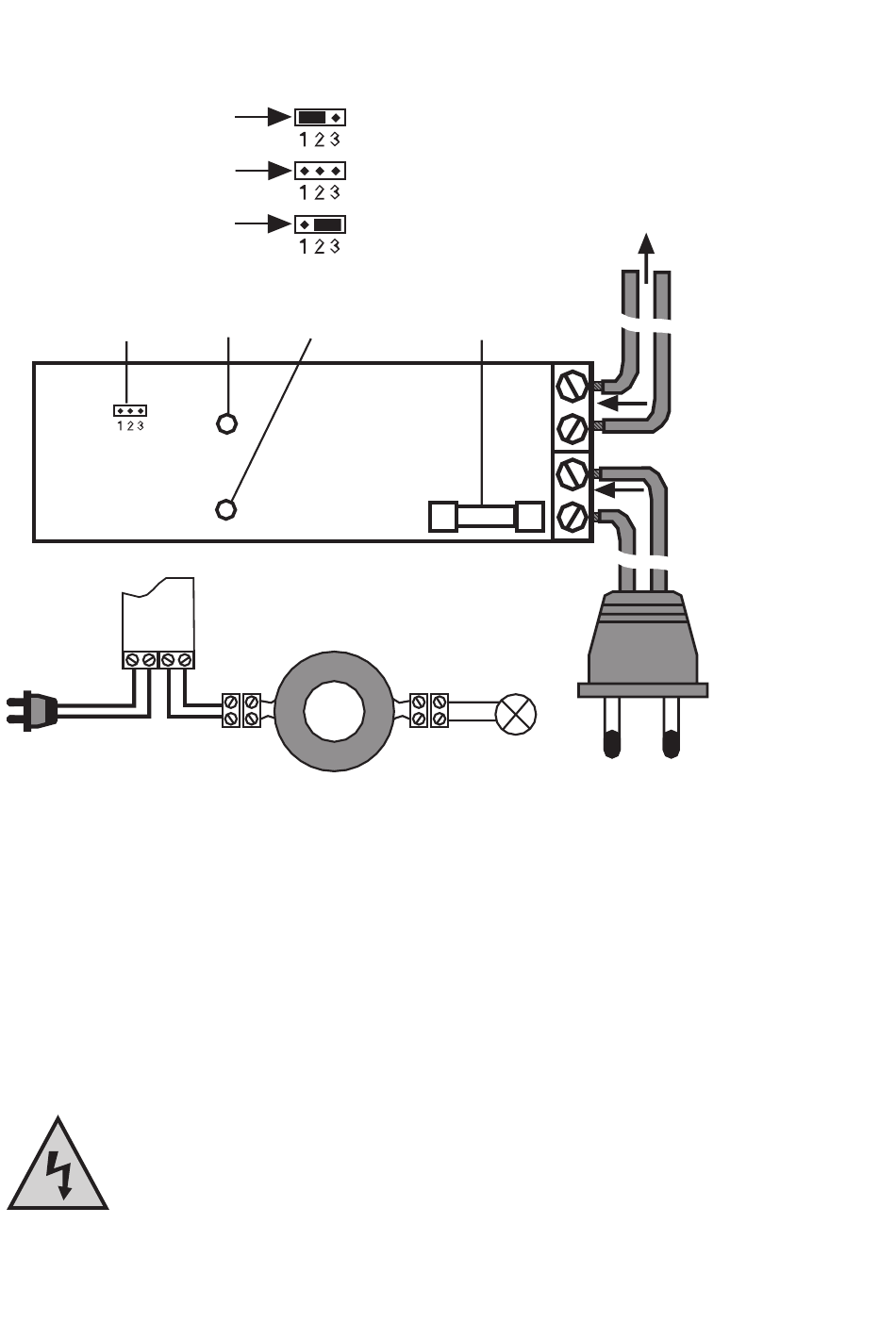

Voorbeeld:
1
1 Ingang: naar netspanning, 230V~/50Hz
2 Uitgang: Aansluiten van de verbruiker, 25-200VA (geen elektronische trafo's!)
3 Jumper: keuze van de bedrijfswijze, zie onder 7. a)
4 Druktoets: handbediening van de draadloze dimmer en inschakelen van de
programmeermodus
5 LED: controlelampje
6 Zekering: vereiste zekering: 1A traag ('1A T'), 250V~, 5x20mm
De draadloze dimmer mag alleen bij volledig gesloten behuizing met de
netspanning worden verbonden resp. gebruikt!
A
B
C
4 5
2
2
6
2
1
