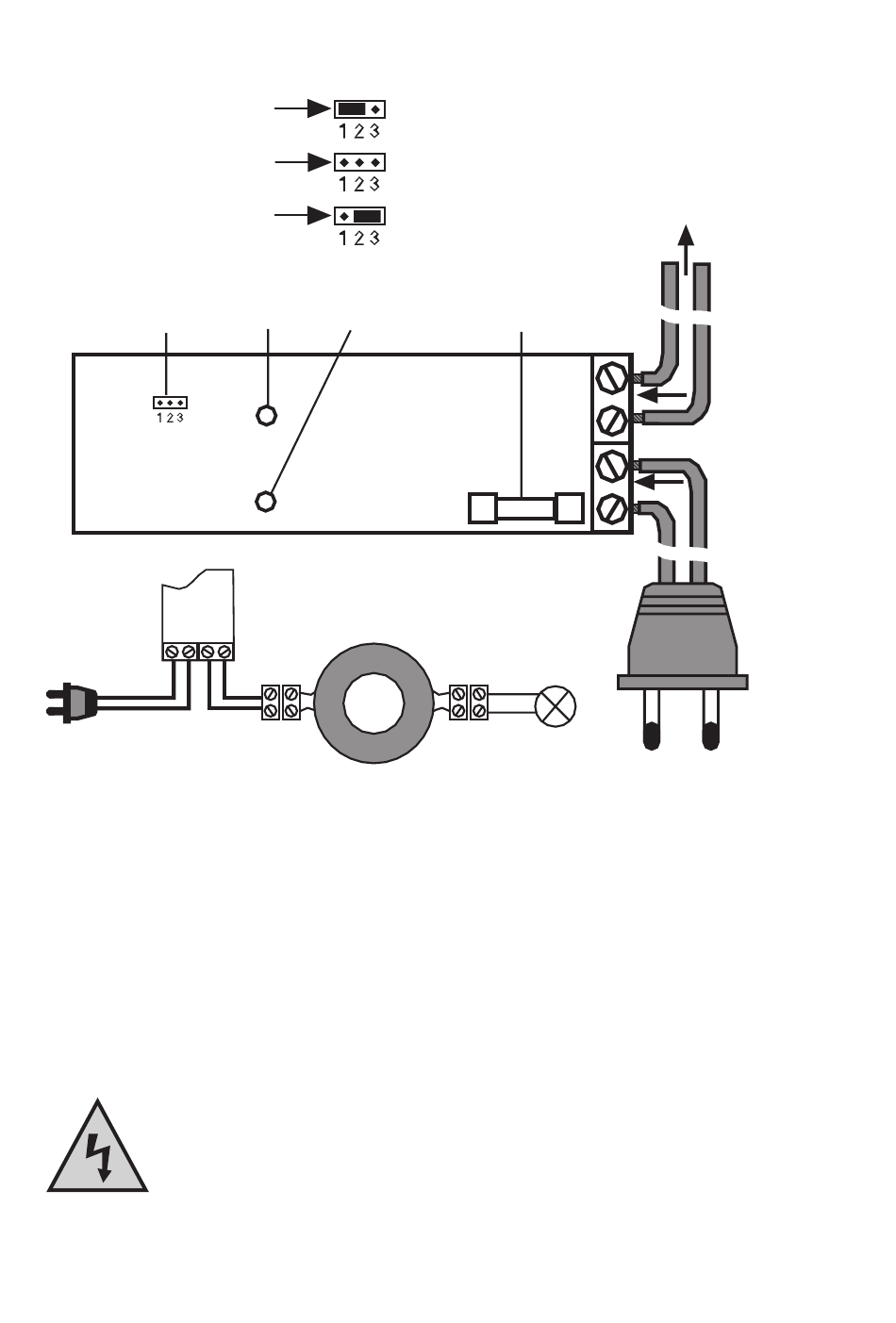

b) Bedienelemente, Anschlussbeispiel
3
Beispiel:
1
1 Eingang: Zur Netzspannung, 230V~/50Hz
2 Ausgang: Anschluss des Verbrauchers, 25-200VA (keine elektronischen Trafos!)
3 Steckbrücke/Jumper: Wahl der Betriebsart, siehe unter 7. a)
4 Taster: Handbedienung des Funkdimmers und Aktivierung des Programmiermodus
5 LED: Kontroll-Leuchte
6 Sicherung: Benötigte Sicherung: 1A Träge („1A T"), 250V~, 5x20mm
Der Funkdimmer darf nur bei komplett geschlossenem Gehäuse mit der
Netzspannung verbunden bzw. betrieben werden!
10
A
B
C
4 5
2
2
6
2
1
