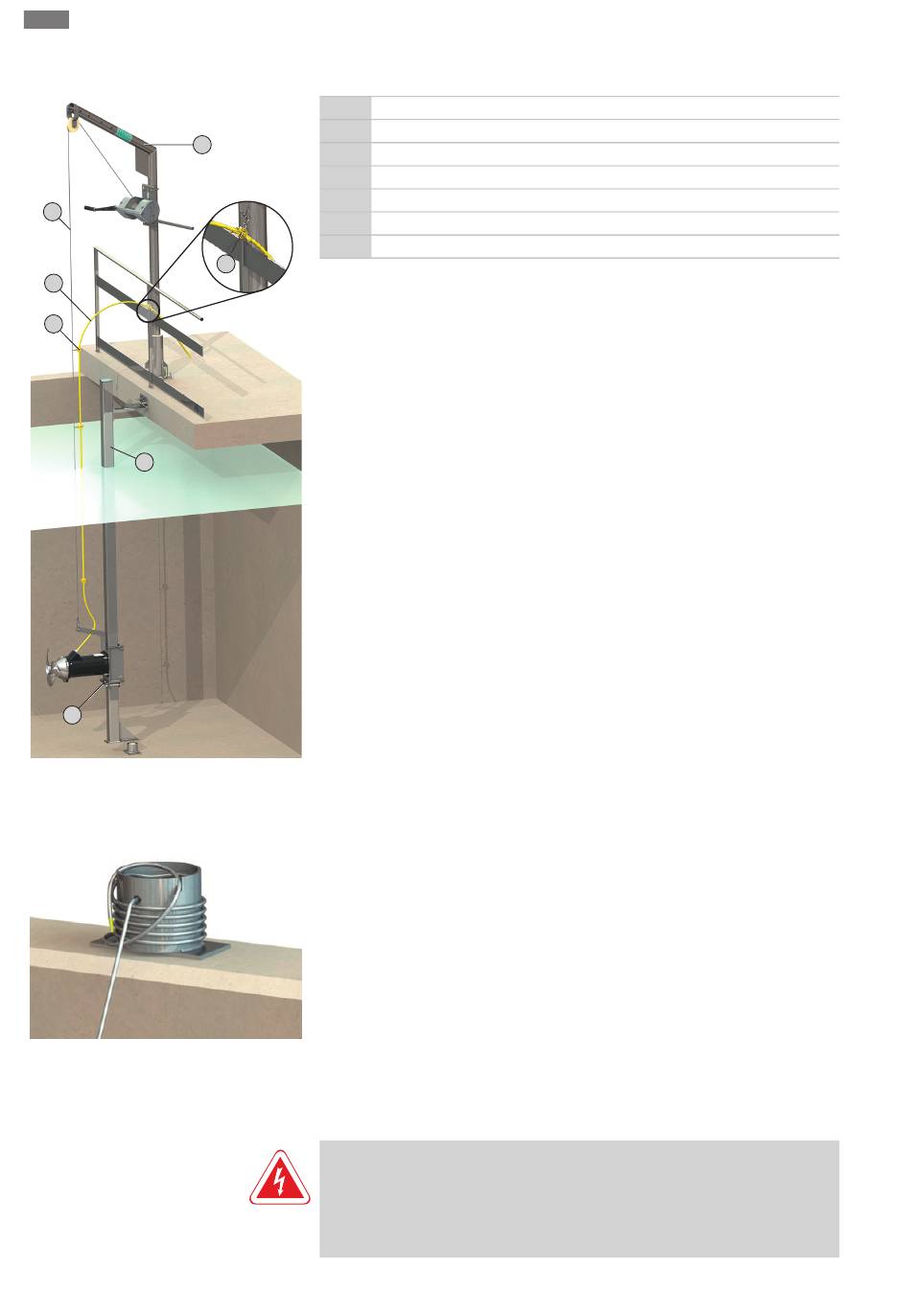

Fig. 10: Karıştırma düzeni, sabit dayanağa
indirildi
Fig. 11: Kaldırma aracı halat babasında
emniyete alındı
6.5 Еlektrik bağlantısı
1208
All manuals and user guides at all-guides.com
Montaj ve elektrik bağlantısı
Montajı tamamlama
1 Kaldırma aleti
2 Kaldırma araçları
8 Alçaltma düzeneğinin kılavuz borusu
10 Bağlantı kablosu
11 Karabina kancalı kablo tutucusu, kaldırma aracı üzerinden kablo döşemesi
12 Karabina kancalı kablo tutucusu, düşmeye karşı emniyete alma
13 Sabit dayanak
12
‡
Karıştırma düzeni, alçaltma düzeneğine monte edildi
1. Karıştırma düzenini yavaşça indirin.
2. Bağlantı kablosunu kablo tutucularıyla kaldırma aracına asın.
Bağlantı kablosu, kaldırma aracı (örn. tel halat) üzerinden güvenli bir şekilde
yönlendirilir. DİKKAT! Bağlantı kablosunu yönlendirmek için kablo tutucuları
kullanılmazsa, bağlantı kablosunun pervane içine çekilmediğinden emin olun!
3. Karıştırma düzenini kılavuz borusunun sonuna kadar veya sabit dayanağa kadar
indirin.
4. Bağlantı kablosunu iskelede veya kaldırma aletinde düşmeye karşı emniyete alın!
5. Alçaltma düzeneğinin dönme alanını kontrol edin.
Alçaltma düzeneğinin tüm dönme alanını kontrol edin. Karıştırma düzeni, hiçbir
yapıya (montaj parçaları, havuz kenarı) çarpmamalıdır. DİKKAT! Dönme alanının
tamamı kullanılamıyorsa, dönme alanını mekanik olarak sınırlayın!
6. İstediğiniz açıyı ayarlayın ve alçaltma düzeneğini bir vida ile ayarının bozulmasına
karşı emniyete alın.
▶ Montaj tamamlandı. Bağlantı kablosunu döşeyin ve elektrik bağlantısını kurun.
Mobil kaldırma aleti: Halat babasını monte etme
Mobil bir kaldırma aleti kullanıldığında, havuz kenarına bir halat babası monte edin:
▪ Kaldırma aracını (örn. tel halat) kaldırma aletinden çıkartın ve halat babasına monte edin.
▪ Bağlantı kablosunu havuz kenarında düşmeye karşı emniyete alın.
DİKKAT! Bağlantı kablosunu havuz kenarının üzerinden geçirirken sürtünme
olabilecek yerlere dikkat edin. Keskin kenarlar bağlantı kablosuna hasar verebilir.
Gerekirse havuz kenarını meyilli hale getirin!
TEHLİKE
Elektrik akımından kaynaklanan hayati tehlike!
Elektrik işleri sırasında yanlış davranış, elektrik çarpması kaynaklı ölüme yol açar!
Elektrik işleri, bir elektrik teknisyeni tarafından yerel yönetmeliklere göre
gerçekleştirilmelidir.
