DESCRIPTION GENERALE
Quattrocode est une machine électronique opérant sur trois axes à mouvement contrôlé.
Etudiée dans les moindres détails, elle allie les caractéristiques de rapidité d'exécution et de facilité
d'emploi à un très haut niveau de précision dans les résultats.
Quattrocode est connectée à un PC.
C'est sur la clavier de bord de la machine qu'on introduit les programmes opérationnels.

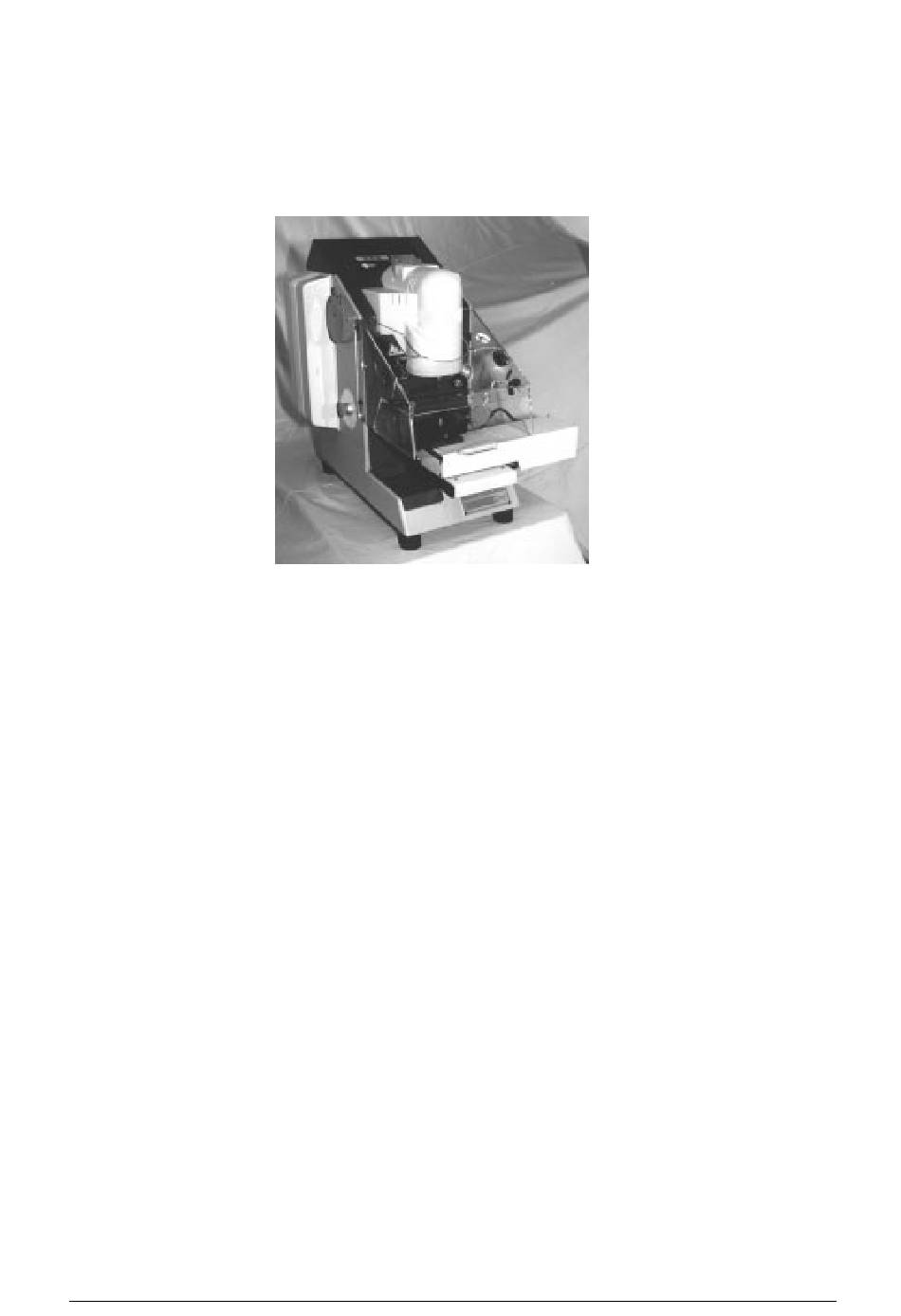

Fig. 3
1.1
Principales parties opérationnelles
•
Mouvements
Les mouvements des 3 axes (x-y-z) opèrent avec des vis à billes préchargées actionnées par des
moteurs pas/pas, sur guides à billes rectifiées.
•
Étau J1
Étau standard étudié pour accueillir la quasi totalié des clés à points ou laser.
•
Mandrin de fraisage
Il est constitué d'un système d'immobilisation des outils à commande électrique.
•
Outils d'usinage
Comprennent une fraise (HSS ou métal dur), facile à remplacer et dont les propriétés de résistance
et de coupe sont correspodent au type d'usinage et à la vitesse de révolution de l'outil.
•
Ecran
Ecran alphanumérique avec texte coulissant sur 2 lignes de 12 caractères chacune et placé dans
la partie haute de la machine.
De par ses caractéristiques d'emploi et sa position, son utilisation est pratique.
