Manuel d'instruction - Français
4
REGLAGE DE LA MACHINE
4.1
Clavier de bord et fonction des touches

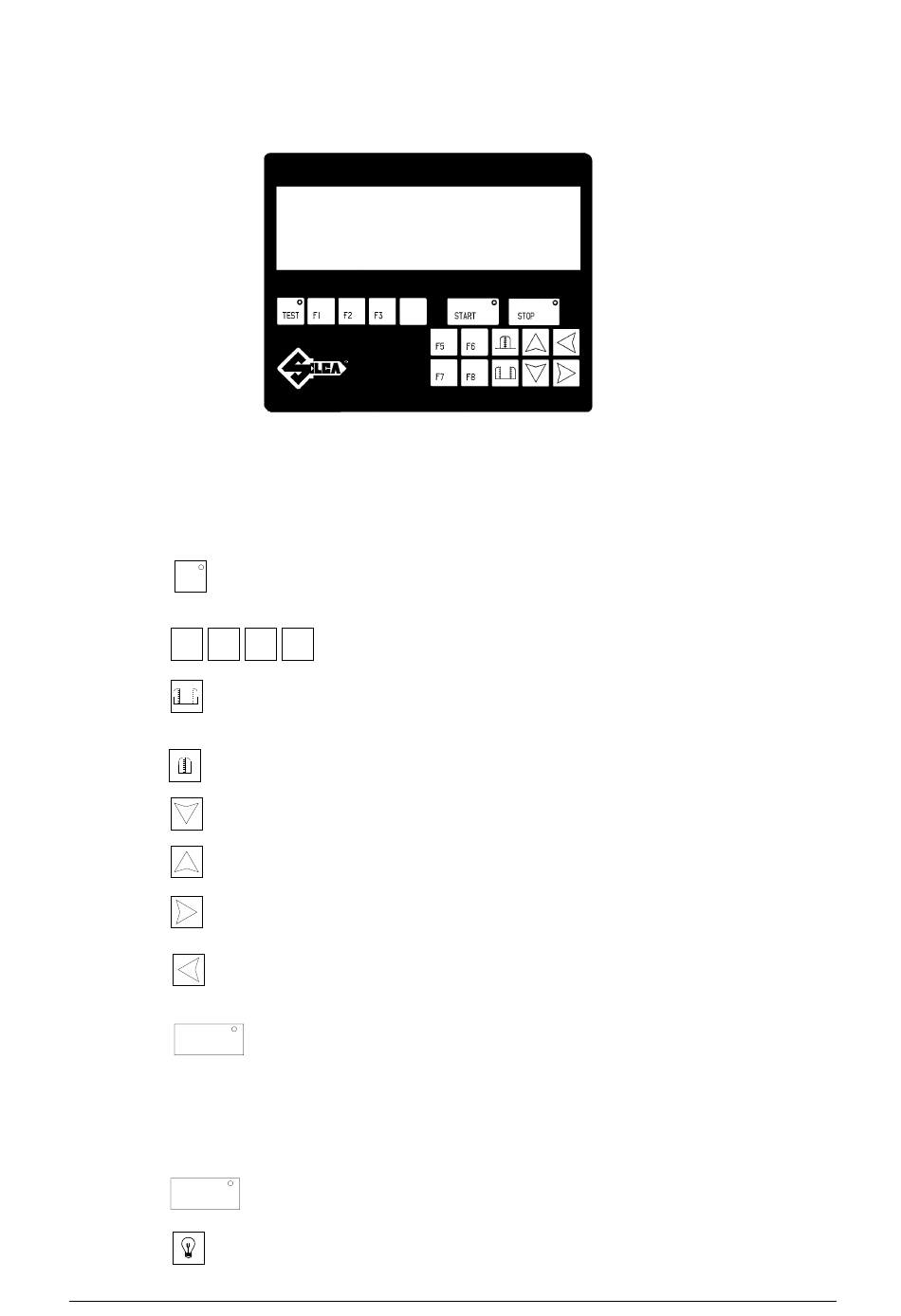

Fig. 11
Le clavier de bord de la Quattrocode illustré à la fig. 11 permet à l'utilisateur, une fois que le
programme opérationnel a été transmis par le PC, d'interagir de façon rapide et facile avec la
machine.
Seules les touches se rapportant au cycle en cours sont actives à tout moment (sauf la touche
"STOP" qui elle est toujours active), par ex. pendant le changement d'outils, seules les touches pour
l'ouverture, le fermeture ainsi que la touche "START" sont actives; toutes les autres restent inactives
même si on les clique.
en cliquant cette touche, on lance la fonction TEST de la machine (signalée par l'allumage
TEST
d'un voyant rouge dans l'angle de la touche même).
F5
F6
ouverture mandrin (active uniquement quand l'affichage de remplacement de l'outil
apparaît).
fermeture mandrin (active uniquement quand l'affichage de remplacement de l'outil
apparaît).
permet de faire dérouler (en avant) sur l'écran la queue des clés transmises par le PC.
permet de faire dérouler (à rebours) sur l'écran la queue des clés transmises par le PC.
- dans TEST fait bouger les moteurs pas/pas dans une direction
- pendant l'usinage permet de lancer le défilé des messages sur l'écran (s'ils ont plus des
12 caractères affichables).
-dans TEST fait bouger les moteurs pas/pas dans l'autre direction.
-pendant l'usinage, stoppe le défilé des messages sur l'écran.
START
STOP
permet d'allumer ou d'éteindre la lampe.
16
touches réservées à des implémentations futures des fonctions de la
F7
F8
machine.
1)lance la reproduction (par code) de la clé sélectionnée à l'écran.
2)reprend l'usinage après une interruption pour le changement de l'outil ou pour la
rotation de la clé.
3)lance la fonction de TEST fraise.
4)remplit la fonction d'activer une opération transmise par le PC ou à bord de la
machine.
Le bouton START est doté d'un voyant vert qui signale un processus en cours.
interrompt à tout moment l'usinage en cours et reporte les axes en position d'arrêt.
Copyright Silca 1999
QUATTROCODE
