Utilisation de l'étau
La machine est fournie avec l'étau "J1" standard représenté à la fig. 15.
Fig. 15

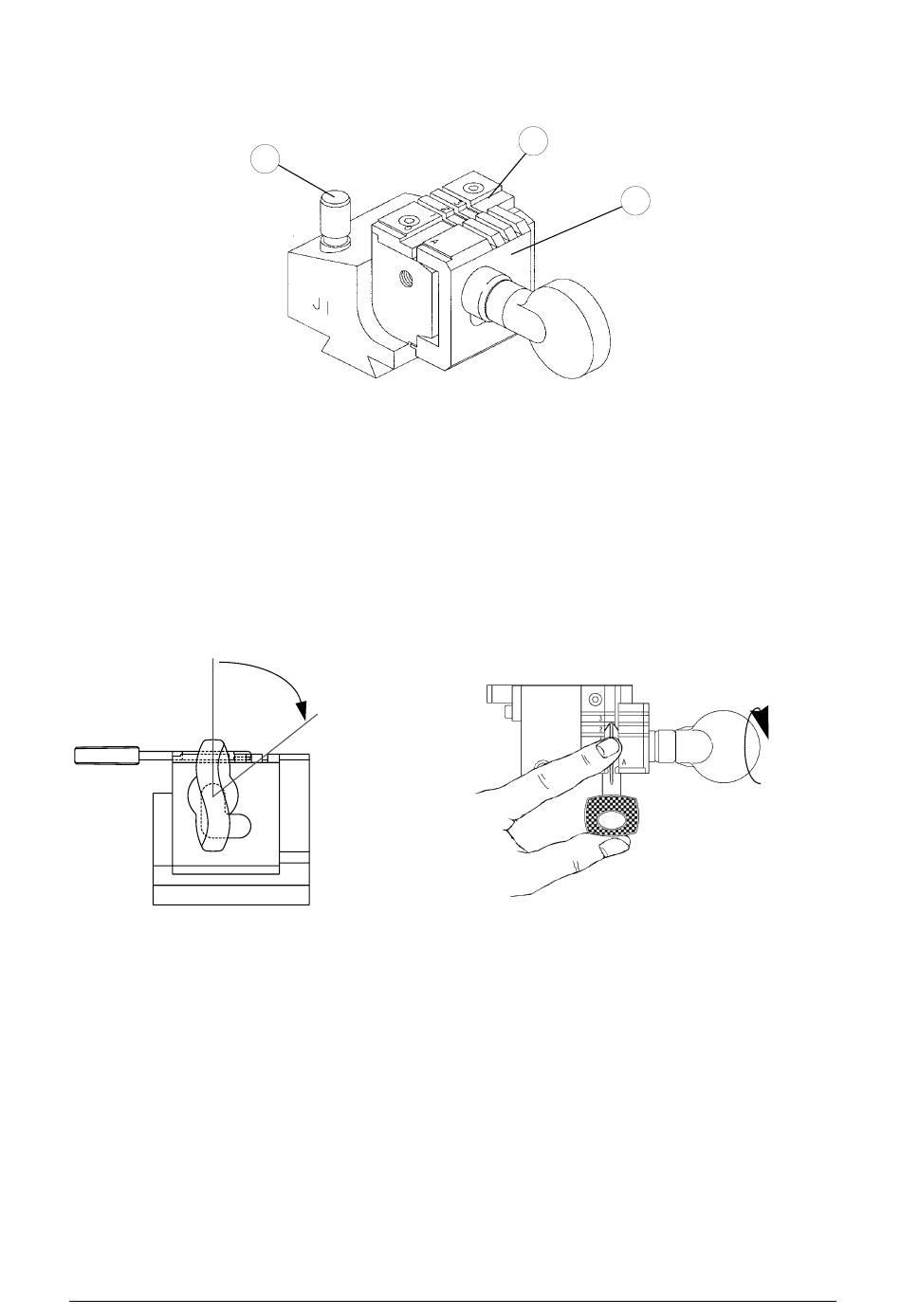

Comme indiqué à la fig. 15 l'étau "J1" est doté sur la partie haute d'une plaquette fixe (R1) et d'une
mâchoire mobile (P1); toutes deux peuvent être emplacées quand elles sont usées.
L'étau est également doté d'une pastille de calibrage (T) pour l'axe Z (suspension), sur laquelle la
fraise va toujours se remettre à zéro au début du taillage d'une nouvelle clé.
La pastille est suspendue pour éviter les microfractures sur la fraise au moment du contact.
ATTENTION: pour que le fonctionnement sur l'axe Z soit toujours correct, il faut que la pastille de ca-
librage (T) soit maintenue propre avec le pinceau fourni afin de la débarrasser de co-
peaux éventuels.
ATTENTION: pour une immobilisation correcte de la clé dans l'étau, il ne faut pas trop forcer. Une ro-
tation de la manette de 70˚ environ (en sens horaire) à partir du moment où la clé com-
mence à s'immobiliser suffit pour la bloquer (fig. 16). Il est également recommandé de
bien appuyer la clé dans le logement de l'étau pendant la fermeture afin qu'il ne se pro-
duise aucune flexion, ni désalignement et que la clé repose sur tout le plan (fig. 16).
Fig. 16
T
Copyright Silca 1999
Manuel d'instruction - Français
