QUATTROCODE
9.8
Remplacement du 3ème module ST2DRV - Moteurs pas/pas axe B
1) éteindre la machine et débrancher le câble d'alimentation.
2) enlever le couvercle (O) (chap. 9.5, page 40).
3) débrancher la fiche 1 du module d'alimentation.
4) débrancher les câbles:
- 2 (moteur axe Y)
- 3 (moteur axe X)
- 4 (alimentation modules)
- 5 (moteur axe A)
- 6 (moteur axe Z)
- 7 (alimentation modules)
- 8 (moteur axe B)
- 9 (alimentation modules)
5) desserer les quatre vis (W) du module (sans les enlever complètement) (fig. 38).
6) désenfiler le module du rack et le remplacer par le nouveau après avoir apprêté le
commutateur (W1) dans la bonne position (fig. 38).
COMMUTATEUR W1 = 4 (non utilisé)
COMMUTATEUR W2 = 5 sélection moteur axe B
Nota bene: pour faire tourner les commutateurs, utiliser un tournevis approprié; l'avarie d'un
commutateur implique l'avarie de tout le module.
7) fixer le nouveau module avec les quatre (W) et connecter à nouveau les câbles 2/3/4/5/6/7/8/
9 et la fiche 1.

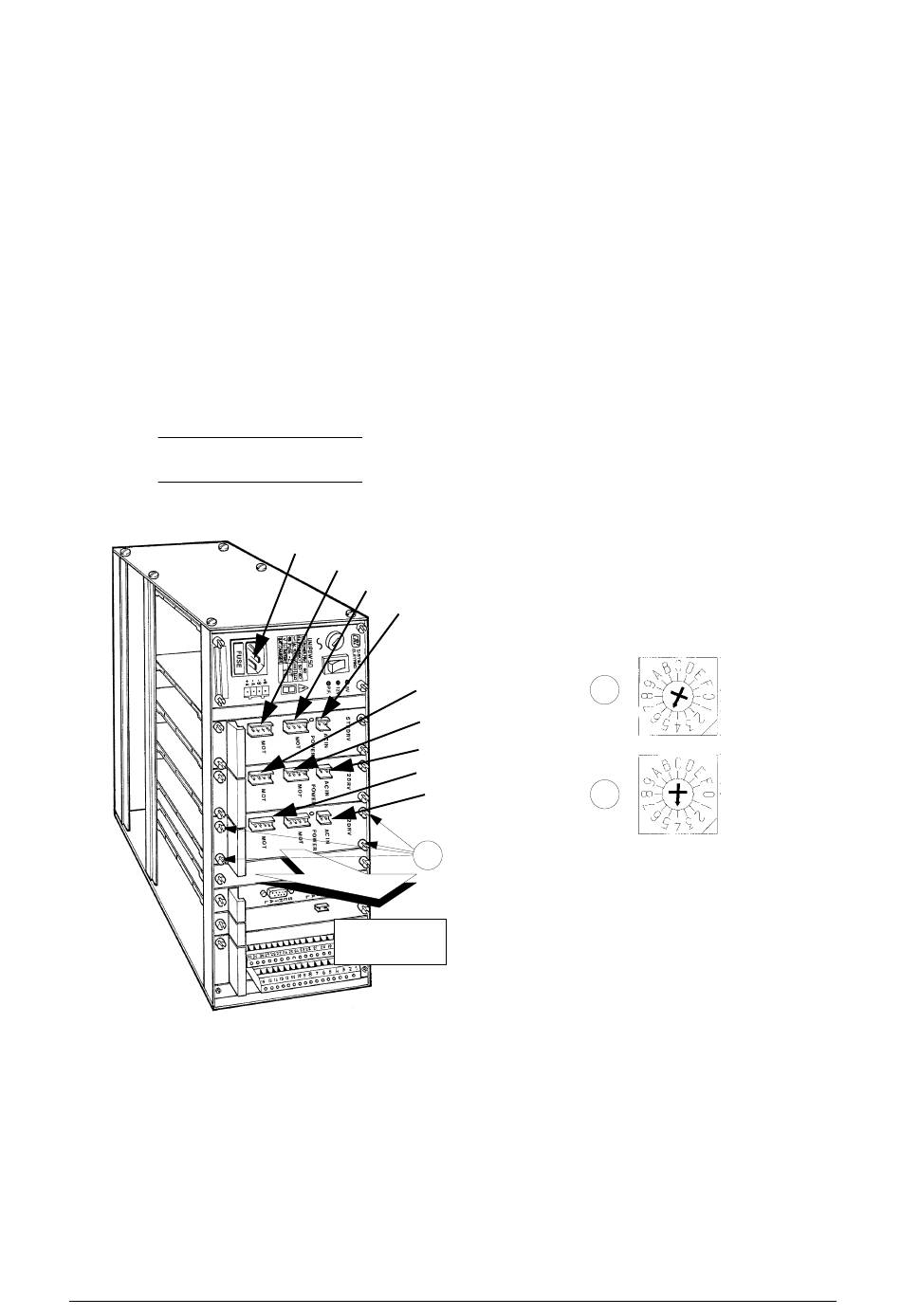

Fig. 38
1
2
3
4
5
6
7
8
9
W
3E MODULE
ST2DRV
Copyright Silca 1999
Manuel d'instruction - Français
W2
W1
43
