9.12
Remplacement rack électronique
1) éteindre la machine et débrancher le
câble d'alimentation.
2) enlever le couvercle (O) (chap. 9.5,
page 40).
ATTENTION: ne pas plier les couvercles au cours
de cette opération car les saillies
d'attache avec la machine pour-
raient facilement se rompre.
3) débrancher la fiche 1 du module
d'alimentation
4) débrancher les câbles:
- 2 (moteur axe Y)
- 3 (moteur axe X)
- 4 (alimentation modules)
- 5 (moteur axe A)
- 6 (moteur axe Z)
- 7 (alimentation modules)
- 8 (moteur axe B)
- 9 (alimentation modules)
- 10 (sériel A)
- 11 (sériel B)
- 12 (alimentation module en-

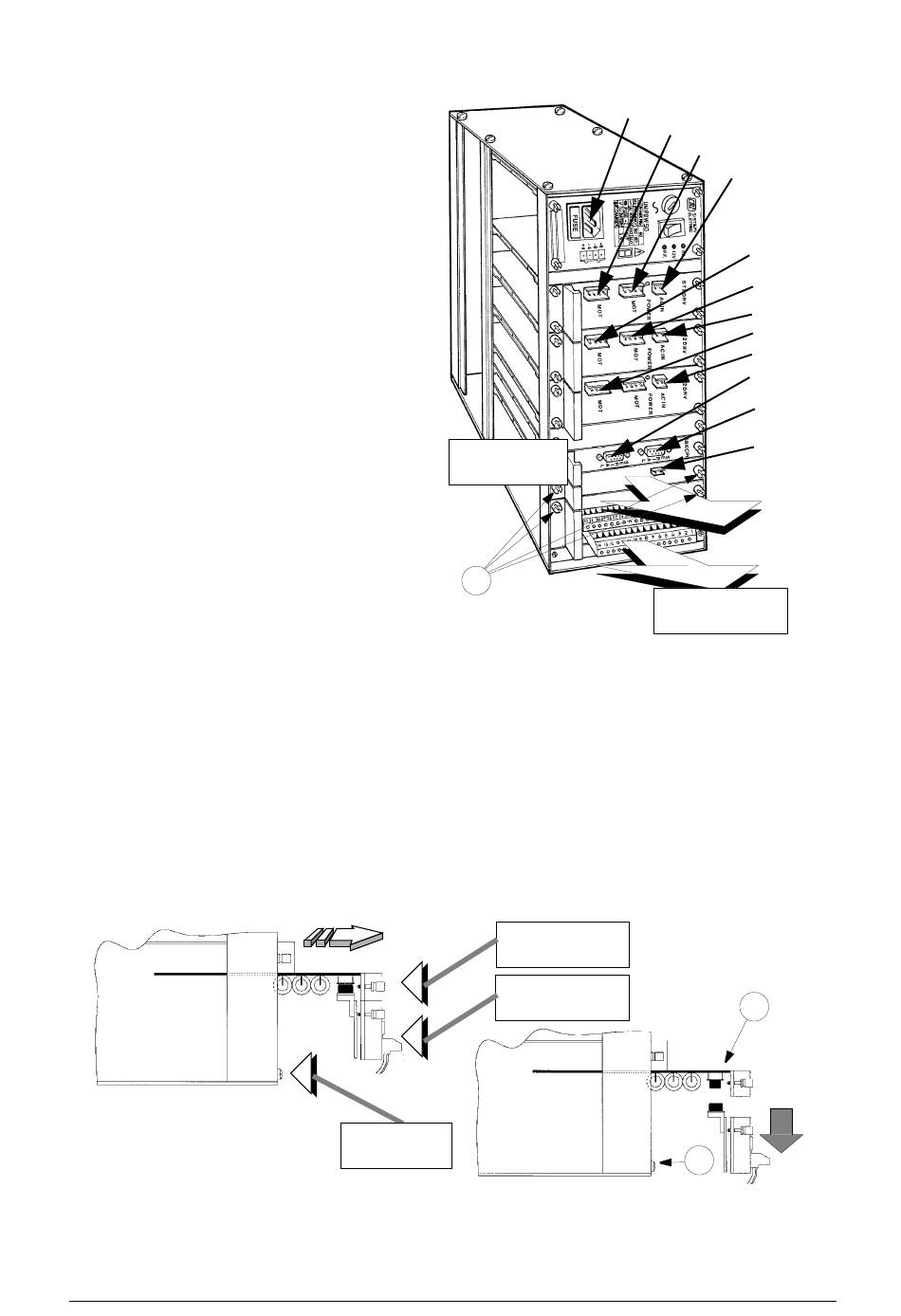

Fig. 44
5) desserrer les quatre vis (W) du
module entrées/sorties (sans les
enlever complètement) (fig. 44).
6) désenfiler partiellement le module du
rack et séparer la plaque à bornes de la carte entrées/sorties (X) (fig. 45).
7) extraire complètement la carte entrées/sorties (X).
8) enlever la plaquette de protection en desserrant les deux vis (W) (fig. 45).
9) enlever les deux vis (L2) et la protection (L1) (fig. 46) en la soulevant comme indiqué par la
flèche.
10) dételer le câble plat (Z2) en poussant les deux doigts vers l'extérieur (Z3) (fig. 46).
11) enlever les sept vis (Z1) et enlever le panneau supérieur (Z) comprenant le clavier (fig. 42,
page 46).
12) débrancher de la plaque à bornes (Z4) les deux fils d'alimentation des ventilateurs (fig. 46).
13) enlever les quatre vis (K2) fixant le rack (K) à la machine et le désenfiler vers le haut (fig. 46).
14) pour monter le nouveau rack, effectuer les opérations décrites à rebours en faisant attention
à connecter les fils d'alimentation des ventilateurs (Z4) correctement (le fil rouge à l'étau
marqué "+" et le fil noir à celui marqué "-"). (fig. 46)
