Remplacement d'un outil
L'installation ou le remplacement d'un outil ne peut se faire qu'au cours d'une phase du processus
d'usinage, càd quand l'écran affiche par exemple:
ATTENTION: pour les descriptions des opérations de remplacement de l'outil, se rapporter à titre
d'exemple à la fraise 101. Dans l'utilisation d'autres fraises, suivre la même séquence en
utilisant la fraise demandée.
Pour enlever un décodeur ou une fraise du mandrin il faut:
-
ouvrir le carter de protection (D).
-
d'une main, maintenir la fraise ou le décodeur à enlever.
Cliquer la touche d'ouverture du mandrin de l'autre main.
-
Enlever l'outil. Le décodeur doit être remis dans l'alvéole spéciale dans le dispositif porte-dé-
codeurs (E) à bord de la machine (fig. 12, page 17), alors que la fraise doit être remise dans
l'alvéole qui lui est réservée sur la tablette porte-outils fournie.
Pour installer un outil, procéder comme suit:
-
Soulever le carter de protection (D).
S'il ne l'était déjà, ouvrir le mandrin avec la touche d'ouverture mandrin.
-
Insérer l'outil dans le mandrin en le faisant buter à fond.
En maintenant l'outil dans son logement d'une main, de l'autre, cliquer la touche de
fermeture du mandrin.

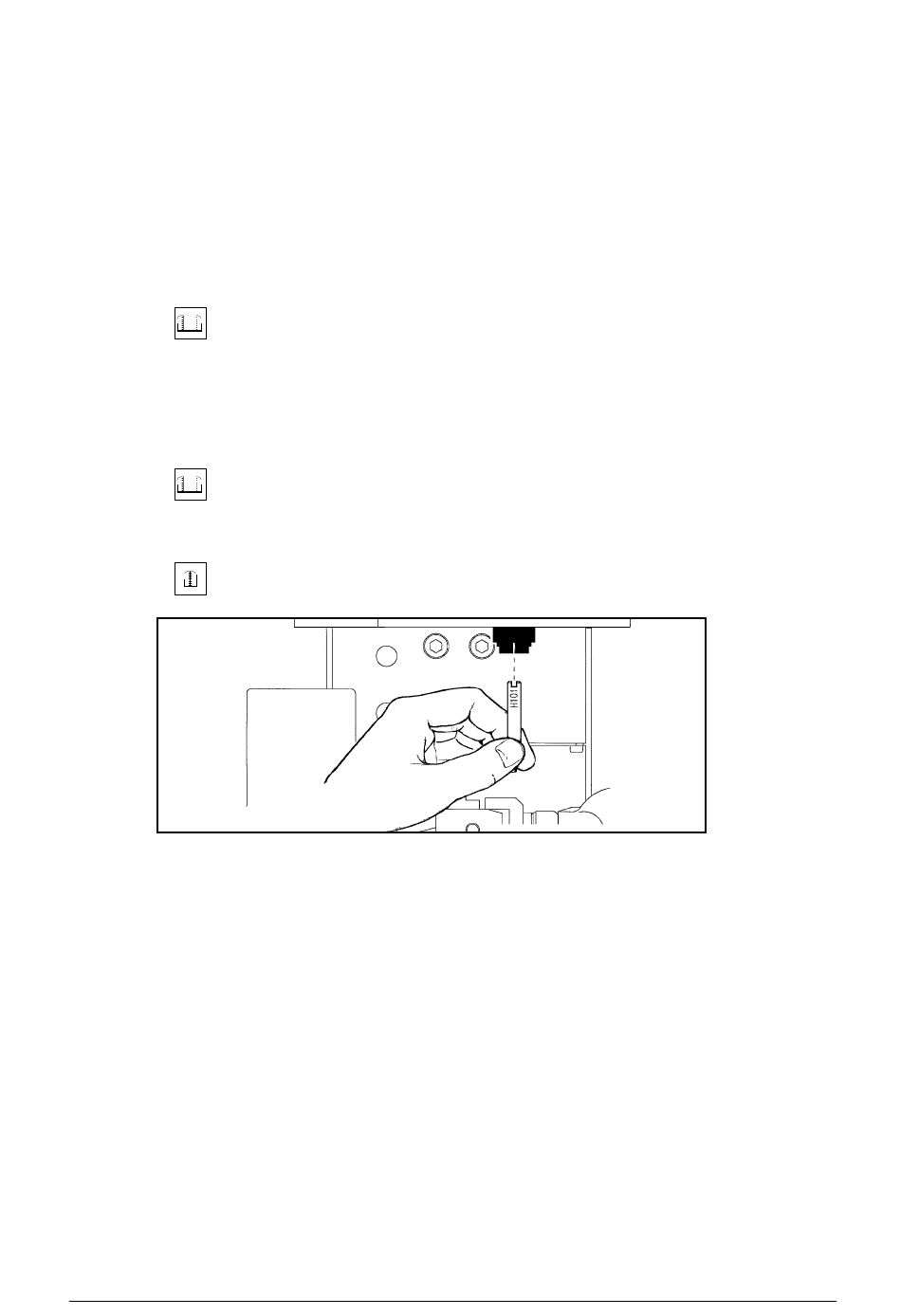

Fig. 14
ATTENTION: quand on lance une opération avec START (taillage), plusieurs anomalies pourraient se
produire:
1) mandrin fermé, mais sans outil: la machine cherche le calibrage de l'axe Z en amenant
le mandrin au-dessus de la pastille de référence de l'étau correspondant, mais étant
donné que le mandrin est trop près (distance de sécurité) de la pastille, le cycle en
cours s'arrête et la machine revient en zone de sécurité. L'écran donne l'affichage
suivant:
2) mandrin ouvert (sans outil évidemment): la machine ne fait pas démarrer le cycle.
L'écran donne encore l'affichage suivant:
ATTENTION: le type de fraise à installer peut être identifié par la lettre H (HSS) ou W (métal dur).
Cela signifie que la QUATTROCODE utilisera automatiquement la vitesse de coupe 1 (HSS) ou 2
(W - métal dur) (voir chapitre "Accessoires" dans le manuel SILCA QUATTROCODE PROGRAM).
18
<INSTALLER H101>
<INSTALLER H 101>
