Remplacement Clavier/Moniteur - Silca QUATTROCODE Manuel D'instructions

Manuel d'instruction - Français
9.11

Remplacement clavier/moniteur

1) Eteindre la machine et débrancher le câble d'alimentation.

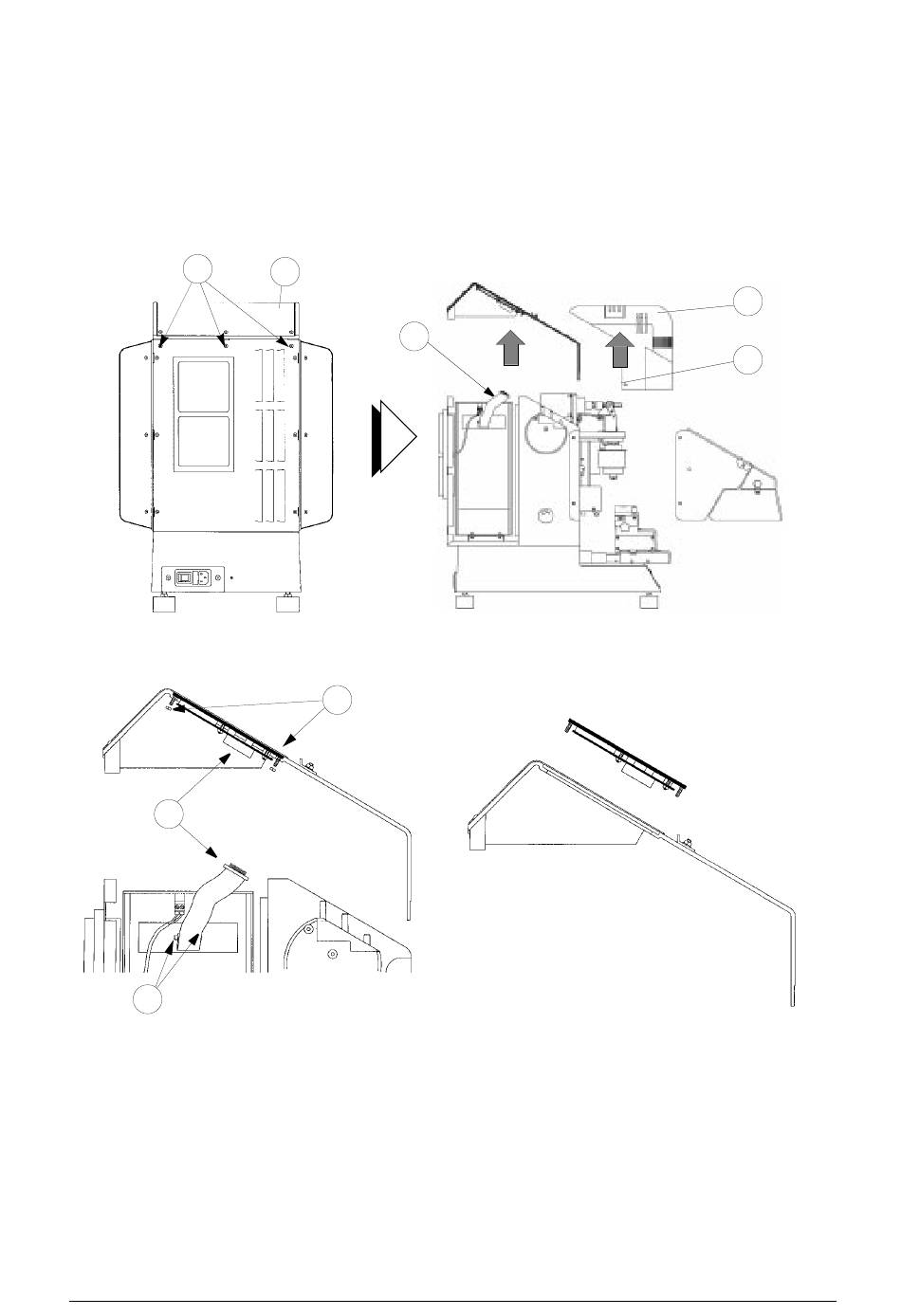

2) Enlever le carter courroie (L1) en desserrant les deux vis latérales (L2) et le soulever (fig. 42).
3) Enlever les sept vis (Z1) et le panneau supérieur (Z) comprenant le clavier.
4) Débrancher le connecteur (Z2).
5) Enlever les quatre écrous (Q1) et désenfiler le bloc clavier-moniteur (fig. 43).
6) Après avoir effectué le remplacement, remonter l'ensemble en effectuant les opérations ci-
dessus en sens inverse.
Z1
Fig. 42
Z2
Z3
Fig. 43
46
Z
Z2
Q1
Copyright Silca 1999
QUATTROCODE
L1
L2
