Manuel d'instruction - Français
4.5

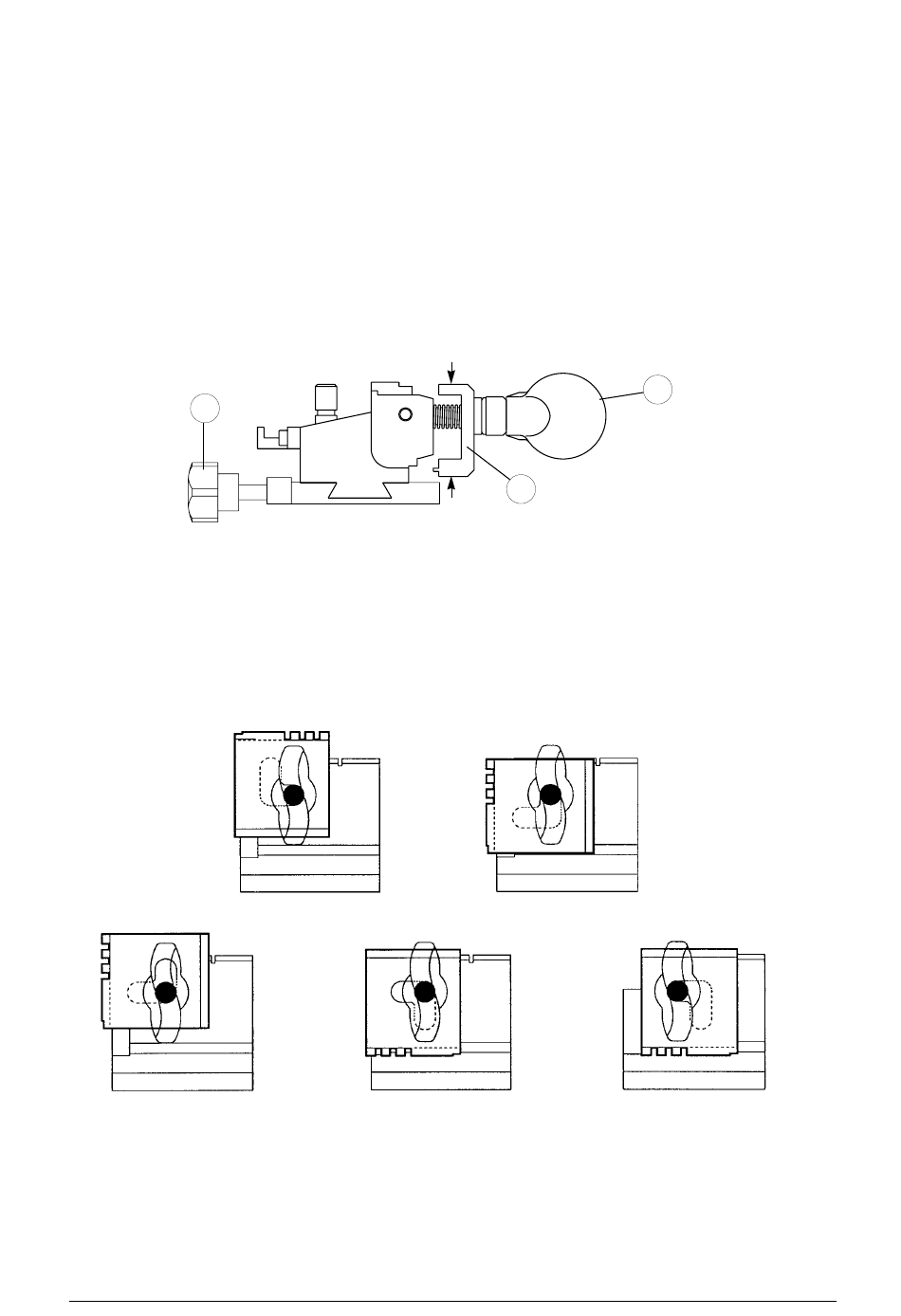

Introduction de l'étau sur la machine
Il faut introduire l'étau dans la queue-d'aronde du chariot et le pousser à fond jusqu'à ce qu'il bute,
puis bien serrer avec la manette (P2) (fig. 17).
Etant donné que Quattrocode a été étudiée pour pouvoir recevoir jusqu'à 16 types d'étaux différents
(identifiés progressivement de "J1" à "J16"), les instructions données concernent exclusivement
l'étau fourni (J1) alors que les instructions relatives à tous les autres étaux seront annexées à ces
derniers.
4.6
Réversibilité de la mâchoire (P1) sur l'étau "J1"
L'étau "J1" est doté de mâchoire mobile (P1) réversible (côtés A et B) pour permettre la prise
correcte (sur le côté B) des clés pour Mercedes à profil spécial (correspondant aux articles Silca
HU41P, HU41AP, HU44AP, HU55P, HU61AP) sans devoir utiliser d'adaptateurs supplémentaires
(fig. 17).
Dans le cas spécifique de son utilisation, c'est l'emploi du côté B de l'étau qui sera affiché.
P2
Fig. 17
Pour amener la mâchoire (P1) en position B, opérer comme suit:
1) déplacer la mâchoire respectivement vers le haut et vers la gauche (fig. 18-A);
2) de cette position, faire pivoter la mâchoire de 90˚ vers la gauche (fig. 18-B);
3) soulever la mâchoire comme indiqué à la fig. 18-C et la faire pivoter de 90˚ vers la gauche (fig.
18-D);
4) déplacer la mâchoire vers la droite (fig. 18-E).
Faire le processus inverse pour ramener la mâchoire dans sa position de départ (fig. 17).
A
C
Fig. 18
20
A
B
B
D
Copyright Silca 1999
P
P1
E
QUATTROCODE
