QUATTROCODE
9.6
Remplacement 1er module ST2DRV - Moteurs pas/pas axes X et Y
1) éteindre la machine et débrancher le câble d'alimentation.
2) enlever le couvercle (O) (chap. 9.5, page 40).
ATTENTION: ne pas plier le couvercle au cours de cette opération car les saillies d'attache avec la ma-
chine pourraient facilement se rompre.
3) débrancher la fiche 1 du module d'alimentation.
4) débrancher les câbles:
- 2 (moteur axe Y)
- 3 (moteur axe X)
- 4 (alimentation modules)
5) desserrer les quatre vis (W) du module (sans les enlever complètement) (fig. 36).
6) désenfiler le module du rack et le remplacer par le nouveau après avoir disposé les
commutateurs (W1) et (W2) dans le bonne position (fig. 36).
COMMUTATEUR W1 = 0 sélection moteur axe X
COMMUTATEUR W2 = 1 sélection moteur axe Y
Nota bene: pour faire tourner les commutateurs, utiliser un tournevis approprié; l'avarie d'un
commutateur implique l'avarie de tout le module.
7) fixer le nouveau module avec les quatre vis (W) et brancher à nouveau les câbles 2/3/4 et la
fiche 1.
Nota bene: le 1er module ST2DRV (moteurs axes X et Y) et le 2ème module ST2DRV (moteurs
axes Z et A - mandrin) sont interchangeables. Ne pas oublier de placer les commutateurs de
sélection (W1) et (W2) (fig. 36) en fonction des moteurs connectés au module.

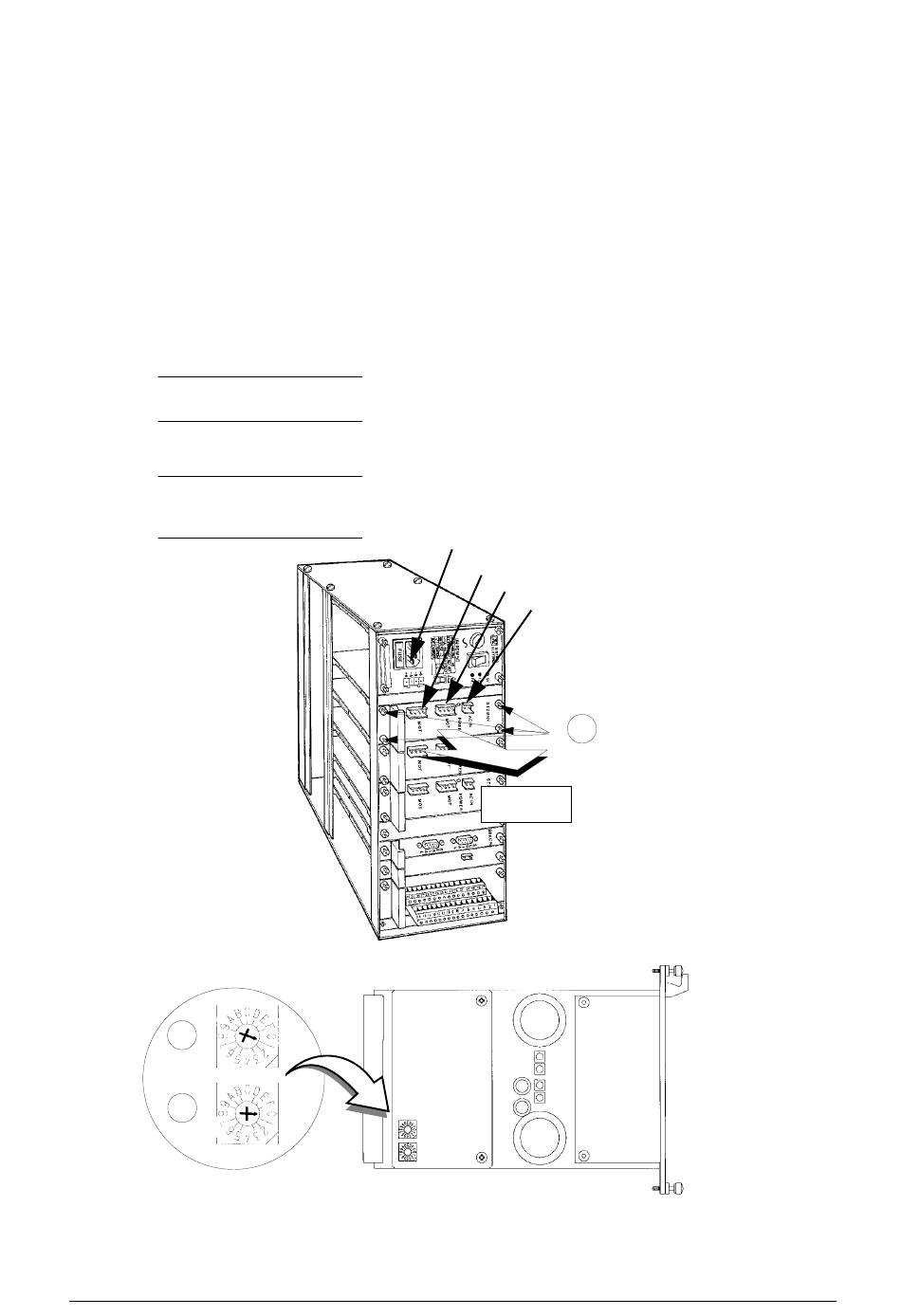

Fig. 35
W2
W1
Fig. 36
1
2
3
4
1ER MODULE
ST2DRV
Copyright Silca 1999
Manuel d'instruction - Français
W
41
