QUATTROCODE
9.13
Accès au compartiment moteur
Il faut pouvoir y accéder à tout moment pour:
-
remplacer les câbles de la cellule photo-électrique de l'axe Z,
-
remplacer le senseur de "zéro" de l'axe Z,
-
remplacer le senseur ouverture/fermeture mandrin,
-
remplacer le fil du contact électrique axe Z,
-
remplacer les câbles de connexion internes du moteur fraise et des micro-interrupteurs détec-
tant la présence de décodeurs,
-
remplacer les câbles du moteur pas/pas de l'axe Z,
-
remplacer les câbles du moteur pas/pas du mandrin,
-
contrôler les parties internes du mouvement de l'axe Z.
ATTENTION: avant de refermer le compartiment après avoir effectué des remplacements et après
avoir fait des contrôles divers, il est très important de rétablir l'ancrage des câbles mobi-
les (M1) et de contrôler si le mouvement est correct en déplaçant manuellement le groupe
axe Z le long de la course verticale (le câblage doit pouvoir évoluer librement et sans ac-
crocher à des composants internes).
Pour accéder au compartiment:
1) enlever le rack électronique (chap. 9.12, page 47),
2) enlever les cinq vis (X1) et enlever la protection (X2) (fig. 47).
3) enlever les six vis (T1) et la plaque (T2).
4) si nécessaire, enlever les deux vis (X3) et enlever aussi la partie arrière (X4) (pour que
l'accessibilité au compartiment moteur soit totale) (fig. 47).

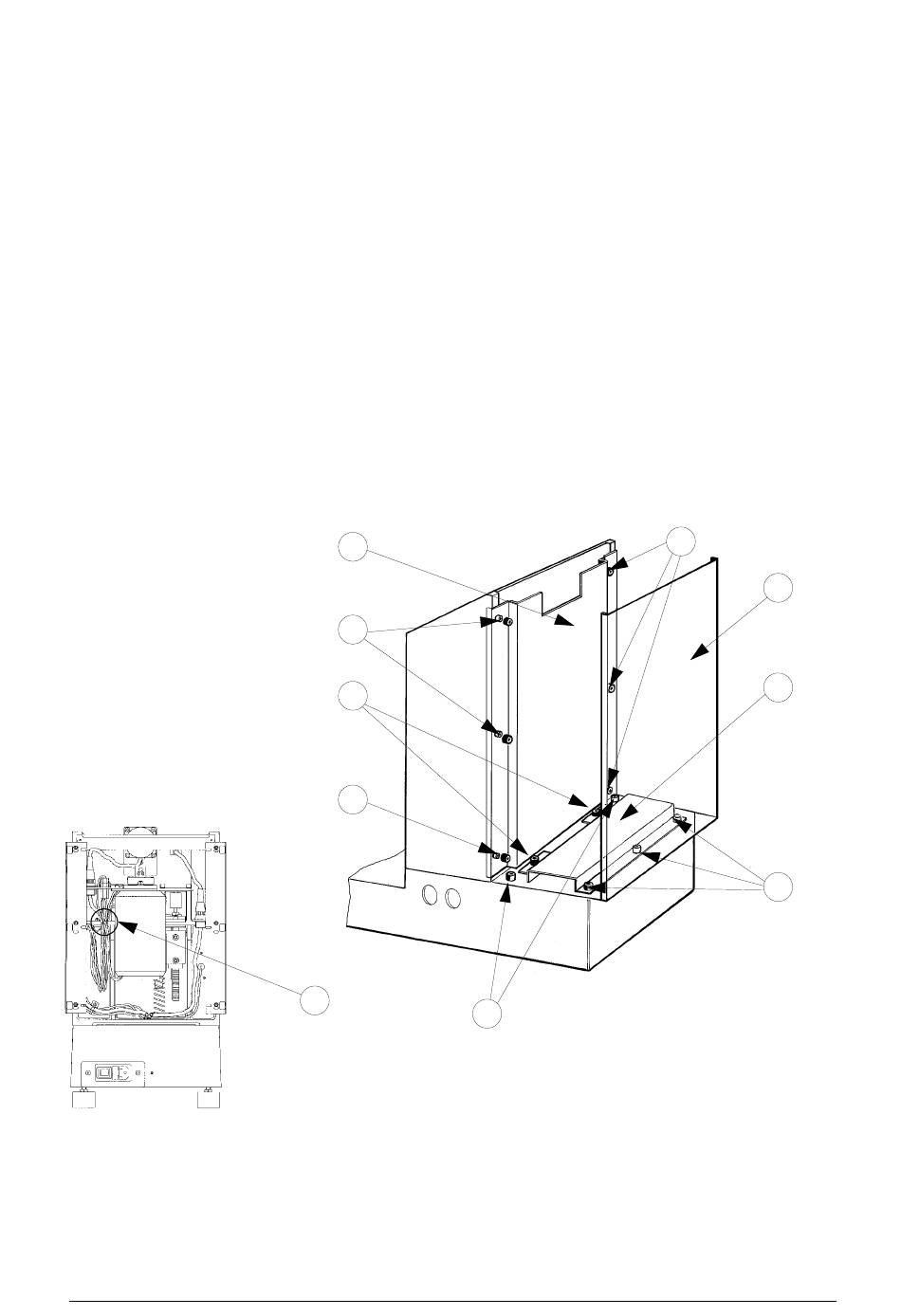

Fig. 47
T2
T1
X1
T1
M1
Copyright Silca 1999
Manuel d'instruction - Français
X3
T1
X4
X2
X1
49
