Manuel d'instruction - Français
4.8
Dispositif anti-renversement

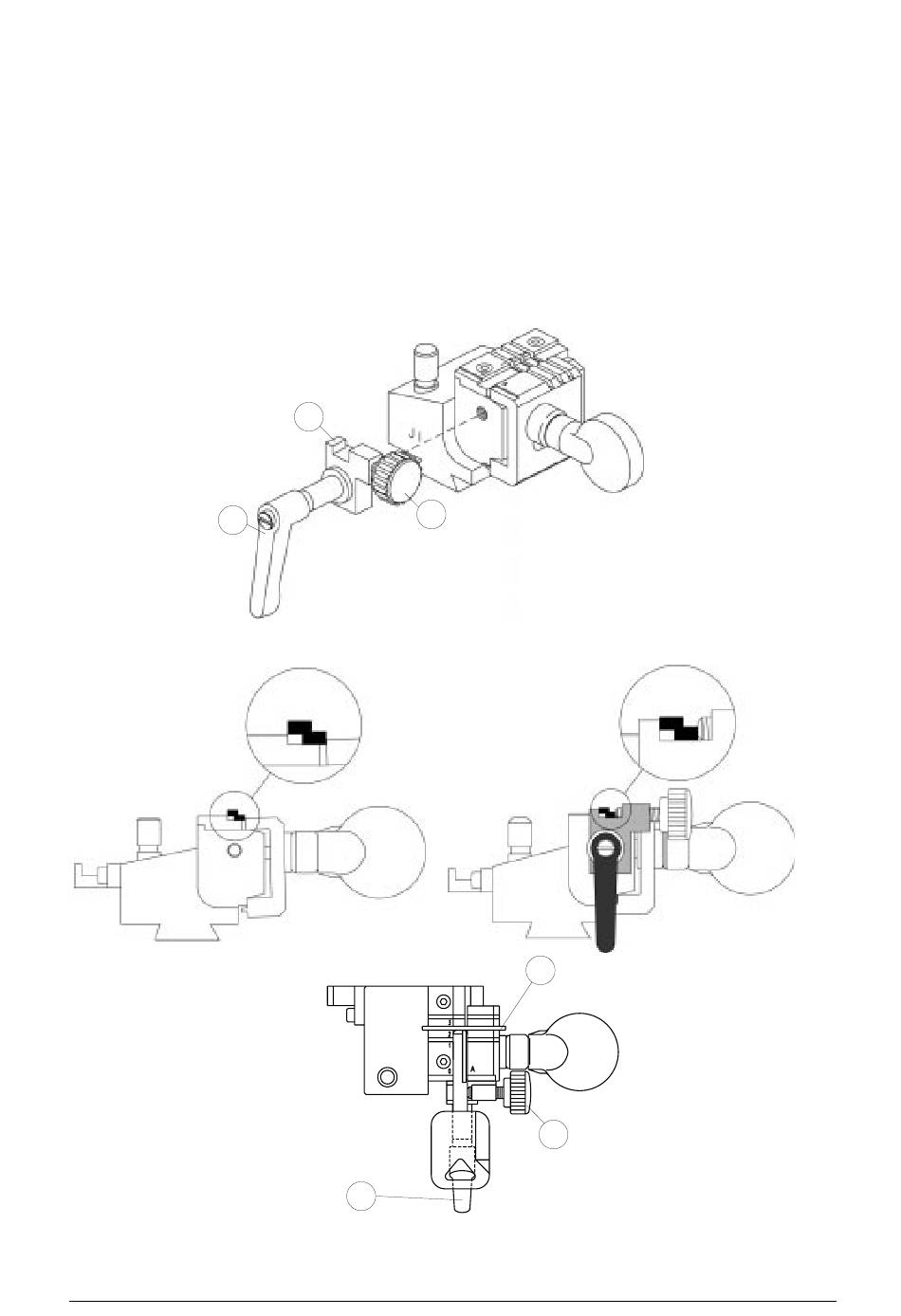

La machine est fournie avec le dispositif (X) (fig. 20) qu'on utilisera pour les clés dont l'immobilisation
sur l'étau s'avère particulièrement difficile à cause des dimensions du canon et du profil (voir art.
Silca HU56RP pour Volvo fig. 21).
L'installation du dispositif sur l'étau "J1" s'effectue par le trou taraudé situé sur la partie frontale de
l'étau même, puis, avec le levier (X1) le rapprocher de la face de l'étau sans le bloquer; on ne
pourra l'employer qu'après avoir immobilisé la clé dans l'étau en procédant comme suit:
-
mettre le dispositif en appui sur le devant de l'étau, puis, avec le pommeau (X2) serrer le cou
de la clé dans son alvéole; la fermeture est auto-centrante et telle à ne pas compromettre le
déplacement de la clé immobilisée dans l'étau. Bloquer ensuite tout le dispositif à l'étau avec
le levier de serrage (X1).
ATTENTION: contrôler que le levier (X1) ne dépasse pas du bord supérieur de l'étau après serrage.
X1
Fig. 20
Fig. 21
22
X
X2
A
X1
Copyright Silca 1999
V
X2
C
QUATTROCODE
B
