Manuel d'instruction - Français

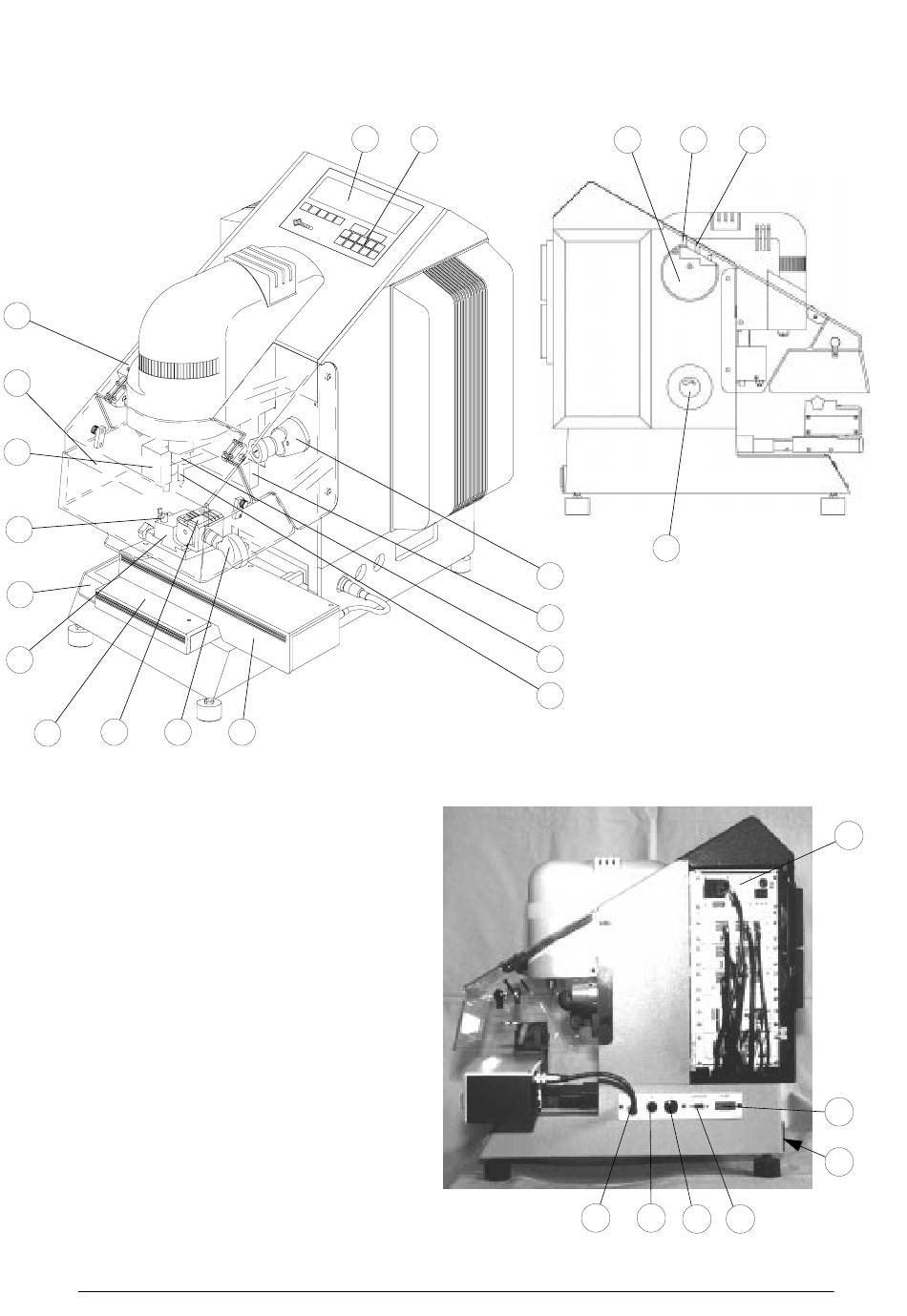

Principales parties opérationnelles
D1
D
B
T
S
R
P1
P
Q
Fig. 5
A
bouton arrêt d'urgence
B
senseur identification étau
C
mandrin
D
carter mobile de protection
D1
micro de sécurité
E
pochette porte-décodeurs
F
écran
F1
clavier
G
rack électronique
H
chariot axe Z
I
lampe halogène
J
outil
K
interrupteur marche/arrêt
L
2ème port sériel IN-OUT (various)
L3
1er port sériel (ORDINATEUR)
M
raccordement pour expansions futures
M2
connecteur de connexion étaux spéciaux
N
connecteur axe X
O2
chariot axe X
P
poignée
P1
mâchoire pivotante
Q
chariot axe Y
R
étau base "J1"
S
cuvette à copeaux
T
pastille de calibrage axe Z
U101 Décodeur clés LASER
U102 Décodeur clés à points
10
F
O2
Copyright Silca 1999
F1
I
H
C
J
QUATTROCODE
E
U101
U102
A
N
M2
M
L3
G
L
K
