Manuel d'instruction - Français
9.2
Interventions
•
Remplacement courroie mandrin
•
Tension courroies
•
Contrôle et remplacement des fusibles
•
Remplacement cartes rack électronique
•
Remplacement clavier/moniteur
•
Remplacement rack électronique
•
Accès compartiment moteur
9.3
Remplacement et tension de la courroie

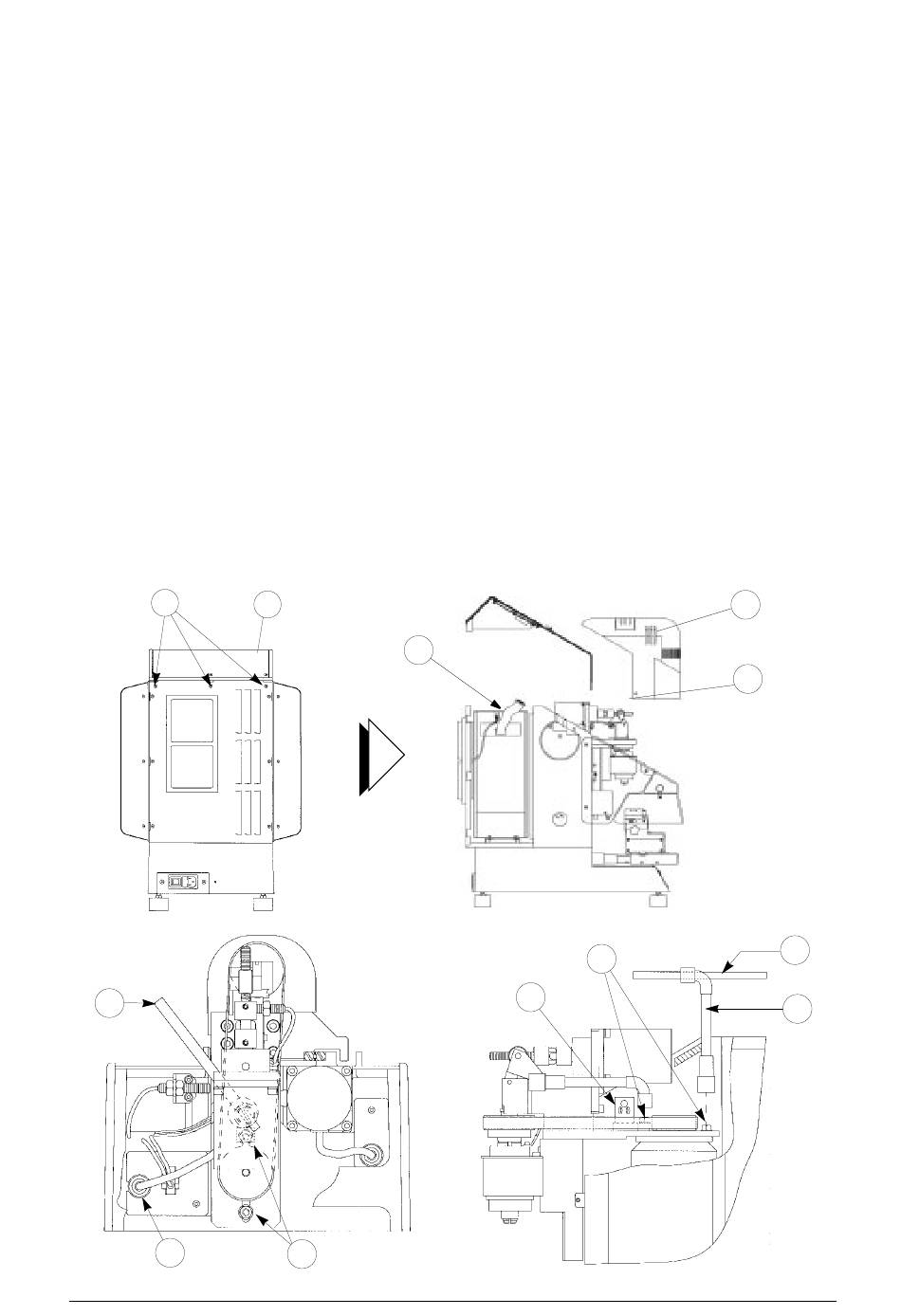

1) enlever le carter (L1) en desserrant les 2 vis latérales (L2) et le déplacer vers le haut (fig. 25).
2) enlever le couvercle haut (Z) en desserrant les 7 vis (Z1) et le soulever vers le haut après avoir
débranché le câble du clavier (Z2) (fig. 25).
3) desserrer partiellement les deux écrous (Y) qui fixent le moteur avec la clé à pipe (Y4) et la
tige (Y3) fournies comme illustré à la fig. 26.
4) manoeuvrer l'excentrique de tension (Y1) avec la tige spéciale fournie (Y3), en relâchant la
courroie.
5) faire sortir la courroie des poulies.
6) débrancher le connecteur (Y2) du moteur ouverture mandrin (fig. 26).
7) enlever la courroie usée.
8) introduire la nouvelle courroie et raccorder à nouveau le connecteur (Y2) du moteur mandrin
tout en contrôlant que le câble du moteur n'aille pas toucher la courroie.
9) enfiler la courroie sur les poulies.
ATTENTION: quand on remplace les courroies, contrôler le sens de rotation.
10) manoeuvrer l'excentrique de tension (Y1) et une fois qu'on a atteint la tension désirée, bloquer
le moteur fraise en serrant les deux écrous (Y) (fig. 26).
Z1
Fig. 25
Y3
Y2
Fig. 26
36
Z
Z2
Y
Copyright Silca 1999
Y
Y1
QUATTROCODE
L1
L2
Y3
Y4
